N7シリーズ差圧・圧力伝送器は、2023年12月31日を以って製造中止致します。

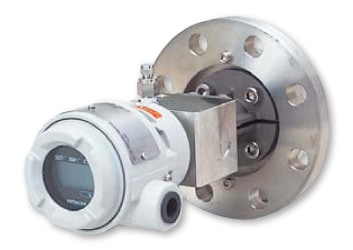

フランジ付絶対圧力伝送器 EDR-N7AF
仕様
差圧・圧力伝送器 共通仕様
| 項目 | 仕様 | |
|---|---|---|
| 電源電圧 | DC11.4～42.0V（コミュニケータ通信のとき、16.7～42.0V DC） | |
| 出力 | DC4～20mA | |
| 負荷抵抗 | 600Ω（電源電圧DC24Vのとき） | |
| 周囲温度範囲 | 防浸形 | -20～85℃ |
| 防爆形 | -20～55℃ | |
| 構造 | JIS C 0920 保護等級 IP67 | |
| 増幅部ケース材質 | アルミニウム合金 | |
| 配線接続口 | G1/2 | |
| 塗色 | ライトグレー（耐酸塗装） | |
EDR-N7AF 製品標準仕様（オプション仕様は、CSシートをご参照ください。）
| 項目 / 形式 | EDR-N7AF フランジ付絶対圧力伝送器 | ||
|---|---|---|---|
| 基準レンジ | 1000 | 6000 | |
| レンジ設定範囲 | 0～133kPa(abs) | 0～798kPa(abs) | |
| 測定スパン | 13.3～133kPa(abs) | 107～798kPa(abs) | |
| 精度 | ±0.5%（測定スパンによって変わります） | ||
| 使用圧力範囲 | 0.133kPa(abs)～レンジ設定範囲の上限値 | ||
| 接液温度範囲 | -20～180℃ | ||
| 材質 | 接液ダイアフラム | SUS316L | |
| 接液部 | SUS316 | ||
| プロセス接続部 | JIS 10K 80Aフランジ | ||
| 質量 | 約9.5kg | ||
