N7シリーズ差圧・圧力伝送器は、2023年12月31日を以って製造中止致します。

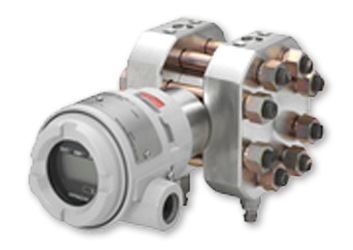

高耐圧差圧伝送器 EDR-N7HP

-

従来よりご愛顧いただいておりますN6シリーズをバージョンアップしました。

仕様

差圧・圧力伝送器 共通仕様

項目 仕様
電源電圧 DC11.4~42.0V(コミュニケータ通信のとき、16.7~42.0V DC)
出力 DC4~20mA
負荷抵抗 600Ω(電源電圧DC24Vのとき)
周囲温度範囲 防浸形 -20~85℃
防爆形 -20~55℃
構造 JIS C 0920 保護等級 IP67
増幅部ケース材質 アルミニウム合金
配線接続口 G1/2
塗色 ライトグレー(耐酸塗装)

EDR-N7HP 製品標準仕様(オプション仕様は、CSシートをご参照ください。)

項目 / 形式 EDR-N7HP 高耐圧差圧伝送器
基準レンジ 8000 40000
レンジ設定範囲 -80~80kPa -400~400kPa
測定スパン 2~80kPa 20~400kPa
精度 ±0.2%(測定スパンによって変わります)
使用圧力範囲 0~44.1MPa
接液温度範囲 -20~120℃
材質 接液ダイアフラム SUS316L
接液部 SUS316
プロセス接続部 Rc1/4(オーバルフランジなし)
質量 約12kg
