N7シリーズ差圧・圧力伝送器は、2023年12月31日を以って製造中止致します。

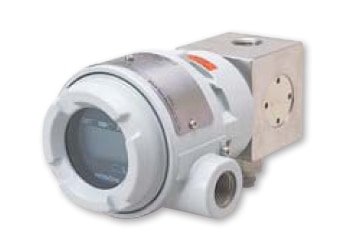

圧力伝送器 EPR-N7
仕様
差圧・圧力伝送器 共通仕様
| 項目 | 仕様 | |
|---|---|---|
| 電源電圧 | DC11.4～42.0V（コミュニケータ通信のとき、16.7～42.0V DC） | |
| 出力 | DC4～20mA | |
| 負荷抵抗 | 600Ω（電源電圧DC24Vのとき） | |
| 周囲温度範囲 | 防浸形 | -20～85℃ |
| 防爆形 | -20～55℃ | |
| 構造 | JIS C 0920 保護等級 IP67 | |
| 増幅部ケース材質 | アルミニウム合金 | |
| 配線接続口 | G1/2 | |
| 塗色 | ライトグレー（耐酸塗装） | |
EPR-N7 製品標準仕様（オプション仕様は、CSシートをご参照ください。）
| 項目 / 形式 | EPR-N7 圧力伝送器 | EPR-N7E 圧力伝送器 | |||||
|---|---|---|---|---|---|---|---|
| 基準レンジ | G20 | G100 | G500 | G20 | G100 | G500 | |
| レンジ設定範囲 | -98kPa ～ 2MPa | -98kPa ～ 10MPa | -98kPa ～ 50MPa | -98kPa ～ 2MPa | -98kPa ～ 10MPa | -98kPa ～ 50MPa | |
| 測定スパン | 20kPa ～ 2MPa | 0.1 ～ 10MPa | 5 ～ 50MPa | 20kPa ～ 2MPa | 0.1 ～ 10MPa | 5 ～ 50MPa | |
| 精度 | ±0.2%（測定スパンによって変わります） | ±0.1%（測定スパンによって変わります） | ±0.15%（測定スパンによって変わります） | ||||
| 使用圧力範囲 | -98kPa～レンジ設定範囲の上限値 | ||||||
| 接液温度範囲 | -20～120℃ | ||||||
| 材質 | 接液ダイアフラム | ハステロイC | |||||
| 接液部 | SUS316 | ||||||
| プロセス接続部 | Rc 1/2 | ||||||
| 質量 | 約2.8kg | 約3.3kg | 約2.8kg | 約3.3kg | |||
