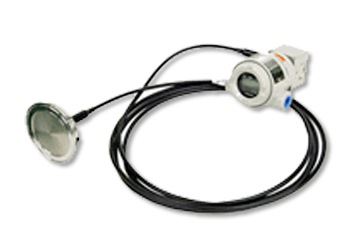

サニタリ圧力伝送器 EPR-N7SD
仕様
差圧・圧力伝送器 共通仕様
| 項目 | 仕様 | |
|---|---|---|
| 電源電圧 | DC11.4～42.0V（コミュニケータ通信のとき、16.7～42.0V DC） | |
| 出力 | DC4～20mA | |
| 負荷抵抗 | 600Ω（電源電圧DC24Vのとき） | |
| 周囲温度範囲 | 防浸形 | -20～85℃ |
| 防爆形 | -20～55℃ | |
| 構造 | JIS C 0920 保護等級 IP67 | |
| 増幅部ケース材質 | アルミニウム合金 | |
| 配線接続口 | G1/2 | |
| 塗色 | ライトグレー（耐酸塗装） | |
EPR-N7SD 製品標準仕様（オプション仕様は、CSシートをご参照ください。）
| 項目 / 形式 | EPR-N7SD サニタリ圧力伝送器 | |
|---|---|---|
| 基準レンジ | G20 | |
| レンジ設定範囲 | -98～1MPa | |
| 測定スパン | 98kPa～1MPa | |
| 精度 | ±0.2%（測定スパンによって変わります） | |
| 使用圧力範囲 | 0.98MPa以下 | |
| 周囲温度範囲 | -10～60℃ | |
| 接液温度範囲 | -20～150℃ | |
| 材質 | 接液ダイアフラム | SUS316L |
| 接液部 | SUS316 | |
| プロセス接続部 | IDF4Sクランプ接続 | |
| キャピラリーチューブ長さ | 5m | |
| 質量 | 約10kg | |
※ 封入液：プロピレングリコール仕様品も製作可能です。
※ プロセス接続口：IDF2SまたはIDF3S仕様品も製作可能です。
