N8シリーズ差圧・圧力伝送器は、2023年12月31日を以って製造中止致します。

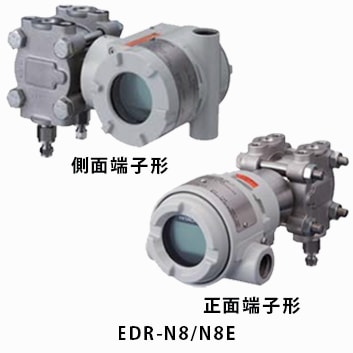

差圧伝送器 EDR-N8/N8E

-

気体・液体・蒸気など各種プロセス流体の流量やレベル(水位)、圧力を測定するのに適しています。
防爆エリアなど、さまざまな設置環境にも対応します。
コミュニケータとの相互通信により、各種機能の設定、調整、出力モニタが可能です。

仕様

差圧・圧力伝送器 共通仕様
項目仕様
電源電圧 DC11.4~42.0V(コミュニケータ通信・250Ω通信モードのとき、DC16.7~42.0V)
出力 DC4~20mA
負荷抵抗 600Ω(電源電圧DC24Vのとき)
周囲温度範囲防浸形 -40~85℃(レンジコード100000は、-10~60℃)
防爆形 -20~55℃(TIIS防爆の場合)
保護等級 JIS C 0920、保護等級 IP67
増幅部ケース材質 アルミニウム合金
配線接続口 G1/2
塗色 ライトグレー(耐酸塗装)
EDR-N8およびEDR-N8E 製品標準仕様(詳細およびオプション仕様は、CSシートをご参照ください。)
項目 / 形式EDR-N8
差圧伝送器(標準形)
EDR-N8E
差圧伝送器(高精度形)
レンジコード 800 8000 40000 100000 8000 40000
レンジ設定範囲 -8 ~ 8kPa -80 ~ 80kPa -400 ~ 400kPa -1000 ~ 1000kPa -80 ~ 80kPa -400 ~ 400kPa
測定スパン 0.098 ~ 8kPa 0.04 ~ 80kPa 4 ~ 400kPa 100 ~ 1000kPa 0.4 ~ 80kPa 4 ~ 400kPa
精度 ±0.15%* ±0.075%* ±0.2%* ±0.04%
最大使用圧力 5MPa 15MPa 10MPa 15MPa
接液温度範囲 -40~120℃
TIIS防爆の場合:-20~100℃
-10~100℃ -40~120℃
TIIS防爆の場合:-20~100℃
材質接液ダイアフラム SUS316L
接液部

SUS316L

プロセス接続口 Rc 1/4(オーバルフランジなし)
質量 約4.0kg(側面端子型)、約4.5kg(正面端子型)

* 測定スパンによって変わります。
