N8シリーズ差圧・圧力伝送器は、2023年12月31日を以って製造中止致します。

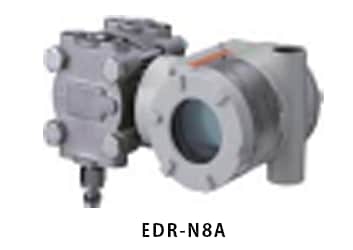

絶対圧力伝送器 EDR-N8A

-

プロセスラインの絶対圧力などを測定するのに適しています。防爆エリアなど、さまざまな設置環境にも対応します。
コミュニケータとの相互通信により、各種機能の設定、調整、出力モニタが可能です。

仕様

差圧・圧力伝送器 共通仕様
項目仕様
電源電圧 DC11.4~42.0V(コミュニケータ通信・250Ω通信モードのとき、DC16.7~42.0V)
出力 DC4~20mA
負荷抵抗 600Ω(電源電圧DC24Vのとき)
周囲温度範囲防浸形 -40~85℃
防爆形 -20~55℃(TIIS防爆の場合)
保護等級 JIS C 0920、保護等級 IP67
増幅部ケース材質 アルミニウム合金
配線接続口 G1/2
塗色 ライトグレー(耐酸塗装)
EDR-N8A 製品標準仕様(詳細およびオプション仕様は、CSシートをご参照ください。)
項目 / 形式EDR-N8A 絶対圧力伝送器
レンジコード 200 1000 6000
レンジ設定範囲 0~27kPa abs. 0~133kPa abs. 0~800kPa abs.
測定スパン 0.53~27kPa abs. 6.7~133kPa abs. 106.7~800kPa abs.
精度 ±0.2%(測定スパンによって変わります)
使用圧力範囲 0.133kPa abs.~レンジ設定範囲の上限値
接液温度範囲 -40~120℃
TIIS防爆の場合:-20~100℃
材質接液ダイアフラム SUS316L
接液部 SUS316
プロセス接続口 Rc1/4
質量 約3.8kg(側面端子型)、約4.3kg(正面端子型)
