N8シリーズ差圧・圧力伝送器は、2023年12月31日を以って製造中止致します。

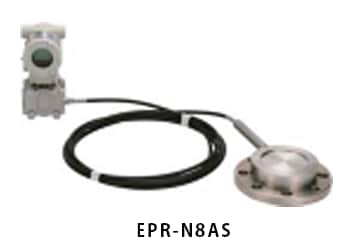

隔膜置換器付絶対圧力伝送器 EDR-N8AS
仕様
| 項目 | 仕様 | |
|---|---|---|
| 電源電圧 | DC11.4～42.0V（コミュニケータ通信・250Ω通信モードのとき、DC16.7～42.0V） | |
| 出力 | DC4～20mA | |
| 負荷抵抗 | 600Ω（電源電圧DC24Vのとき） | |
| 周囲温度範囲 | 防浸形 | -10～60℃ |
| 防爆形 | -10～55℃（TIIS防爆の場合） | |
| 保護等級 | JIS C 0920、保護等級 IP67 | |
| 増幅部ケース材質 | アルミニウム合金 | |
| 配線接続口 | G1/2 | |
| 塗色 | ライトグレー（耐酸塗装） | |
| 項目 / 形式 | EDR-N8AS 隔膜置換器付絶対圧力伝送器 | ||
|---|---|---|---|
| レンジコード | 1000 | 6000 | |
| レンジ設定範囲 | 0～133kPa abs. | 0～800kPa abs. | |
| 測定スパン | 13.3～133kPa abs. | 107～800kPa abs. | |
| 精度 | ±0.5%（測定スパンによって変わります） | ||
| 使用圧力範囲 | 0.133kPa abs.～レンジ設定範囲の上限値 | ||
| 接液温度範囲 | -20～180℃ | ||
| 材質 | 接液ダイアフラム | SUS316L | |
| 接液部 | SUS316 | ||
| プロセス接続口 | JIS 10K 80ARF（相当フランジ、突き出し型は100A） | ||
| 質量 | 約10.0Kg（側面端子型）、約10.5kg（正面端子型） | ||
* 本シリーズには、小口径フランジ（50）タイプもあります。
