N8シリーズ差圧・圧力伝送器は、2023年12月31日を以って製造中止致します。

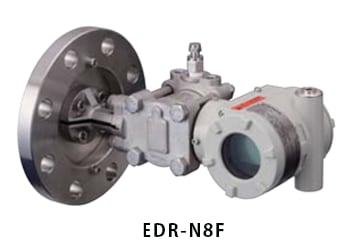

液面伝送器 EDR-N8F

-

各種プロセス流体(主に液体)のレベル(水位)、圧力を測定するのに適しています。防爆エリアなどさまざまな設置環境にも対応します。
コミュニケータとの相互通信により、各種機能の設定、調整、出力モニタが可能です。

仕様

差圧・圧力伝送器 共通仕様
項目仕様
電源電圧 DC11.4~42.0V(コミュニケータ通信・250Ω通信モードのとき、DC16.7~42.0V)
出力 DC4~20mA
負荷抵抗 600Ω(電源電圧DC24Vのとき)
周囲温度範囲防浸形 -40~85℃
防爆形 -20~55℃(TIIS防爆の場合)
保護等級 JIS C 0920、保護等級 IP67
増幅部ケース材質 アルミニウム合金
配線接続口 G1/2
塗色 ライトグレー(耐酸塗装)
EDR-N8F 製品標準仕様(詳細およびオプション仕様は、CSシートをご参照ください。)
項目 / 形式EDR-N8F 液面伝送器
レンジコード 8000 40000
レンジ設定範囲 -80~80kPa -400~400kPa
測定スパン 1.96~80kPa 19.6~400kPa
精度 ±0.15%(測定スパンによって変わります)
最大使用圧力 フランジの最高使用圧力以下(ただし、レンジ設定範囲内)
接液温度範囲 -40~180℃(高圧側)
-40~120℃(低圧側)
TIIS防爆の場合:-20~100℃(低圧側)
材質接液ダイアフラム SUS316L
接液部 SUS316
プロセス接続口 高圧側:JIS 10K 80A RF(相当フランジ、突出し形は100A)
低圧側:Rc 1/4(オーバルフランジなし)
質量 約10.0kg(側面端子形)、約10.5kg(正面端子形)
