N8シリーズ差圧・圧力伝送器は、2023年12月31日を以って製造中止致します。

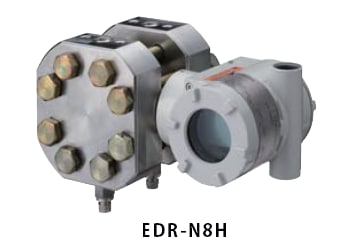

高耐圧差圧伝送器 EDR-N8H
仕様
| 項目 | 仕様 | |
|---|---|---|
| 電源電圧 | DC11.4～42.0V（コミュニケータ通信・250Ω通信モードのとき、DC16.7～42.0V） | |
| 出力 | DC4～20mA | |
| 負荷抵抗 | 600Ω（電源電圧DC24Vのとき） | |
| 周囲温度範囲 | 防浸形 | -40～85℃ |
| 防爆形 | -20～55℃（TIIS防爆の場合） | |
| 保護等級 | JIS C 0920、保護等級 IP67 | |
| 増幅部ケース材質 | アルミニウム合金 | |
| 配線接続口 | G1/2 | |
| 塗色 | ライトグレー（耐酸塗装） | |
| 項目 / 形式 | EDR-N8H 高耐圧差圧伝送器 | |||
|---|---|---|---|---|
| レンジコード | 8000 | 40000 | 100000 | |
| レンジ設定範囲 | -80～80kPa | -400～400kPa | -1000～1000kPa | |
| 測定スパン | 2～80kPa | 20～400kPa | 400～1000kPa | |
| 精度 | ±0.075%* | ±0.2% | ||
| 最大使用圧力 | 45MPa | |||
| 接液温度範囲 | -40～120℃ TIIS防爆の場合：-20～100℃ |
-10～100℃ | ||
| 材質 | 接液ダイアフラム |
SUS316L |
||
| 接液部 |
SUS316 |
|||
| プロセス接続口 | Rc 1/4（オーバルフランジなし） | |||
| 質量 | 約12.0kg（側面端子型）、約12.5kg（正面端子型） | |||
* 測定スパンによって変わります。
