N8シリーズ差圧・圧力伝送器は、2023年12月31日を以って製造中止致します。

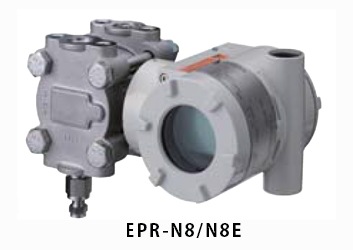

圧力伝送器 EPR-N8/N8E

-

気体・液体・蒸気など各種プロセス流体の流量やレベル(水位)、圧力を測定するのに適しています。
防爆エリアなど、さまざまな設置環境にも対応します。
コミュニケータとの相互通信により、各種機能の設定、調整、出力モニタが可能です。

仕様

差圧・圧力伝送器 共通仕様
項目仕様
電源電圧 DC11.4~42.0V(コミュニケータ通信・250Ω通信モードのとき、DC16.7~42.0V)
出力 DC4~20mA
負荷抵抗 600Ω(電源電圧DC24Vのとき)
周囲温度範囲防浸形 -40~85℃
防爆形 -20~55℃(TIIS防爆の場合)
保護等級 JIS C 0920、保護等級 IP67
増幅部ケース材質 アルミニウム合金
配線接続口 G1/2
塗色 ライトグレー(耐酸塗装)
EPR-N8 製品標準仕様(詳細およびオプション仕様は、CSシートをご参照ください。)
項目 / 形式EPR-N8 圧力伝送器EPR-N8E 圧力伝送器
レンジコード G20 G100 G500 G20 G100
レンジ設定範囲 -0.1013 ~ 2MPa -0.1013 ~ 10MPa -0.1013 ~ 50MPa -0.1013 ~ 2MPa -0.1013 ~ 10MPa
測定スパン 0.0196 ~ 2MPa 0.098 ~ 10MPa 4.9 ~ 50MPa 0.0196 ~ 2MPa 0.098 ~ 10MPa
精度 ±0.075%* ±0.15 ±0.04%*
最大使用圧力 レンジ設定範囲の上限値
接液温度範囲 -40~120℃
TIIS防爆の場合:-20~100℃
材質接液ダイアフラム SUS316L
接液部 SUS316
プロセス接続口 Rc 1/4
質量 約3.8kg(側面端子形)、約4.3kg(正面端子形) 約6.6kg(側面端子形)、約7.1kg(正面端子形) 約3.8kg(側面端子形)、約4.3kg(正面端子形)

* 測定スパンによって変わります。
