N8シリーズ差圧・圧力伝送器は、2023年12月31日を以って製造中止致します。

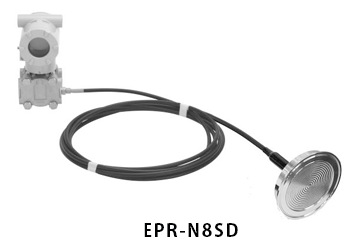

サニタリ圧力伝送器 EPR-N8SD

-

食品や医薬品プロセスの流量やレベル(水圧)、圧力を測定するのに適しています。封入液にはサニタリ用シリコーンオイルを採用しており、さらにはプロピレングリコールも選択可能です。
コミュニケータとの相互通信により、各種機能の設定、調整、出力モニタが可能です。

仕様

差圧・圧力伝送器 共通仕様
項目仕様
電源電圧 DC11.4~42.0V(コミュニケータ通信・250Ω通信モードのとき、DC16.7~42.0V)
出力 DC4~20mA
負荷抵抗 600Ω(電源電圧DC24Vのとき)
周囲温度範囲防浸形 -10~60℃
防爆形 -10~55℃(TIIS防爆の場合)
保護等級 JIS C 0920、保護等級 IP67
増幅部ケース材質 アルミニウム合金
配線接続口 G1/2
塗色 ライトグレー(耐酸塗装)
EPR-N8SD 製品標準仕様(詳細およびオプション仕様は、CSシートをご参照ください。)
項目 / 形式EPR-N8SD サニタリ圧力伝送器
レンジコード G20
レンジ設定範囲 -0.1~1MPa
測定スパン 0.098~1MPa
精度 ±0.2%(測定スパンによって変わります)
最大使用圧力 1MPa以下
周囲温度範囲 -10~60℃
接液温度範囲 -20~150℃
材質接液ダイアフラム SUS316L
接液部 SUS316
プロセス接続口 IDF4Sクランプ接続
キャピラリーチューブ長さ 5m
質量 約10.0kg(側面端子型)、約10.5kg(正面端子型)

* 封入液:プロピレングリコール仕様品も製作可能です。

* プロセス接続口:IDF2SまたはIDF3S仕様品も製作可能です。
