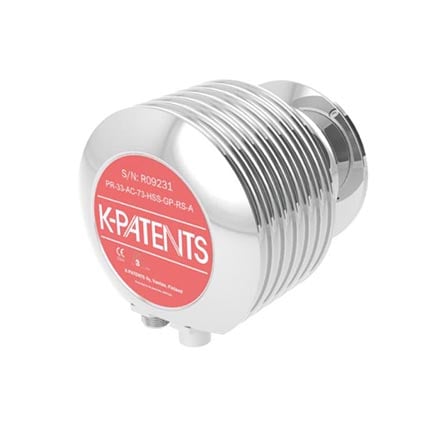

PR-33-AC
PR-33-AC
食品・製薬工場向け
コンパクト型サニタリープロセス屈折率計
  • ISO/IDFへルール接続
  • 接液部:AISI316L(SUS316L相当)他
  • 指示伝送器を必要としないコンパクトタイプ
  • センサーから4~20mA出力
  • 設置スペース低減、装置組み込みに適したインラインプロセス屈折率計
用 途USAGE
食品
糖蜜、キャンディ、キャラメル、シロップ、ソース、醤油、ケチャップ、ジャム … etc
飲料
ソフトドリンク、炭酸飲料、お茶、ワイン、ビール … etc
乳製品
ヨーグルト、コンデンスミルク、スキムミルク、ラクトース … etc
取り付けINSTALLATION

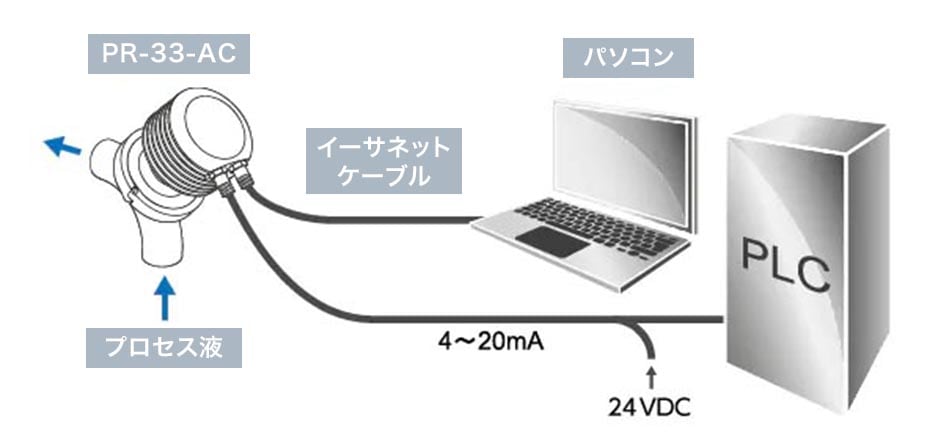

システム構成

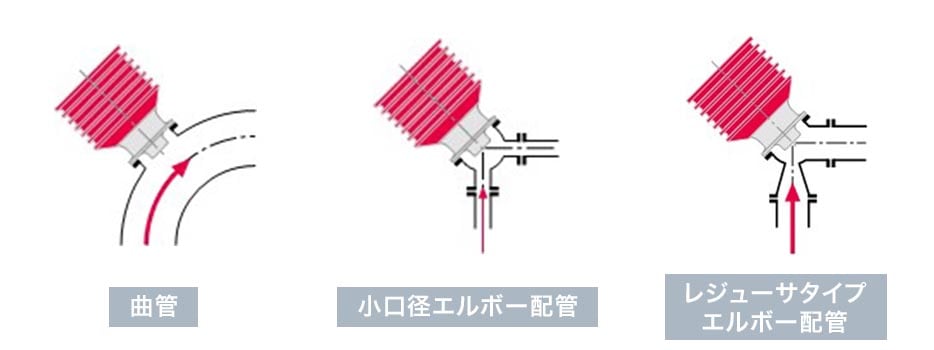

据付例
仕 様SPECIFICATION
センサー
モデル
PR-33-AC
屈折率の範囲
標準:最大範囲 屈折率 nD=1.3200~1.5300(代表的には0~100重量%に相当)、オプションで屈折率 nD ~1.75まで測定可能
精度
屈折率(nD)で、±0.0002(代表的には±0.1重量%に相当)再現性と安定性は精度に対応
温度センサー
Pt-1000内蔵(温度補正用)
周囲温度
センサーは、最高45℃、最低-20℃
プロセス接続
ISOサニタリ2.5インチクランプ(IDF2.5インチクランプと互換性有り)プローブ挿入長:14mm
プロセス圧力
最大1.5MPa(温度20℃時)、最大0.9MPa(温度120℃時)
プロセス温度
-40~130℃
プロセス接液材質
AISI316L(SUS316L相当)、プリズム:サファイア、プリズムガスケット:改良PTFE
電流出力
4~20mA、1000VDC絶縁電圧
電源
AC100~240V/50~60Hz、オプションDC24V、30VA
相互接続ケーブル長さ
10m
