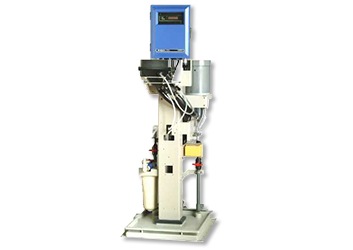

AN450A形濁度計は､水の濁度を連続的に測定するものです。
濁度は､測定槽から溢れる試料水によって形成される水面に直接光を当て､その光束の表面散乱光を測定することによって求めます。測定槽にセル窓がないため､窓の汚れによる測定誤差の心配がありません。
| 項目 | 仕様 | |
|---|---|---|
| 測定対象 | 上水道､河川および一般プロセス等における水の濁度 | |
| 測定方式 | 表面散乱光測定方式 | |
| 測定範囲 | 0～2から0～2,000mg/L（注1） | |
| 表示 | デジタル(4桁LED)表示（表示分解能0.01mg/L､最大表示2,200mg/L) | |
| 表示単位 | 「mg/L(標準)」または「度」(選択可) | |
| 出力レンジ | 3レンジ切替 遠隔切替/手動切替(標準)(選択可)､自動レンジ/手動レンジ(標準)(選択可) （自動レンジの場合､レンジ切替ポイントの設定可) 測定範囲の任意の範囲で設定可 (ただし､スパンはレンジ上限設定値の20%以上､または2mg/Lの大きい方) |
|
| 測定水 | 流量 | 2～10 L/min |
| 圧力 | 20～500 kPa | |
| 温度 | 0～50℃(ただし周囲温度は、測定温度 - 周囲温度 = 30℃以内) | |
| ゼロ水､洗浄水(水道水) | 水質 | 濁度2 mg/L以下 |
| 温度 | 0～50℃(ただし周囲温度は、測定温度 - 周囲温度 = 30℃以内) | |
| 圧力 | 100～500 kPa | |
| 流量 | ゼロ水：2～10 L/min | |
| 洗浄水 | 3～6 L/min | |
| 消費量 | ゼロ水：約380 L/日(流量2 L/minの時) | |
| 洗浄水 | 約90 L/日(流量3 L/minの時) (自動洗浄､自動ゼロ校正あり､工場出荷時の時間設定の場合) | |
| 電源 | AC 100/110V､50/60Hz | |
| 消費電力 | 200VA以下(サンプリング装置付フルスペック) | |
| 出力信号 | アナログ出力信号 | DC4～20mA(負荷抵抗最大550Ω以下) またはDC1～5V(出力抵抗 100Ω以下) |
| デジタル出力信号 | RS-232C(濁度信号､保守中信号､異常信号､校正中信号､レンジ信号) | |
| 材質 | 検出器 | 黒色変性PPE(接液部) |
| 配管 | 硬質塩化ビニル､ポリエチレン樹脂､ポリプロピレン樹脂(接液部) | |
| 架台 | 炭素鋼板またはステンレス鋼板 | |
| 変換器 | アルミニウム合金鋳物 | |
| 塗装 | ポリウレタン樹脂焼付塗装 | |
| 塗色 | 変換器カバー | ラベンダーブルー |
| 変換器ケース | ライトグレー | |
| 架台 | マンセル0.6GY3.1/2.0 | |
| 使用条件 | 周囲温度 | -5～50℃(ただし冬季に試料水､水道水が凍結する場合は凍結対策が必要) |
| 周囲湿度 | 5～95%RH(ただし結露しないこと) | |
| 外形寸法 | 530(幅)×1,450(高さ)×550(奥行) mm | |
| 質量 | 約50kg(フルスペック) | |
| 配管取合 | サンプル入口 | VP16塩ビパイプ |
| 排水口 | VP40塩ビパイプ | |
| 洗浄水入口 | VP16塩ビパイプ | |
| ケーブル引込口 | ケーブルグランド×5個(変換器下側) 適合電線外径 Φ6～Φ12mm |
|
