金属材料の元素分析の際に元素判別で悩んでいる方へご提案
ICP発光分光分析装置（以下ICP-OES）での測定において
- 金属材料の元素測定の際に、元素の含有・非含有を判別しにくい。
- 主成分のピークに埋もれ微量成分のピークの有無の判断が難しい。
といったお悩みを抱えてはいませんか？
測定波長範囲130nm～を実現した、日立ハイテクアナリシスのICP-OES PS3520UVDDIIは、その特徴を活かし、金属材料の元素判別に威力を発揮します。
本ページでは、特に元素の判別が困難な金属材料などの分析事例をご紹介します。
高分解能ICP発光分光分析装置 PS3520UVDDIIによる金属材料他の測定事例
以下表1に主成分元素が含まれる際、一般的な測定波長では微量な測定元素のピークの有無の判別が困難な事例を示します。真空紫外領域（VUV130nm～185nm）の波長を活用することで微量な測定元素のピークの有無の判別が容易に判断できます。

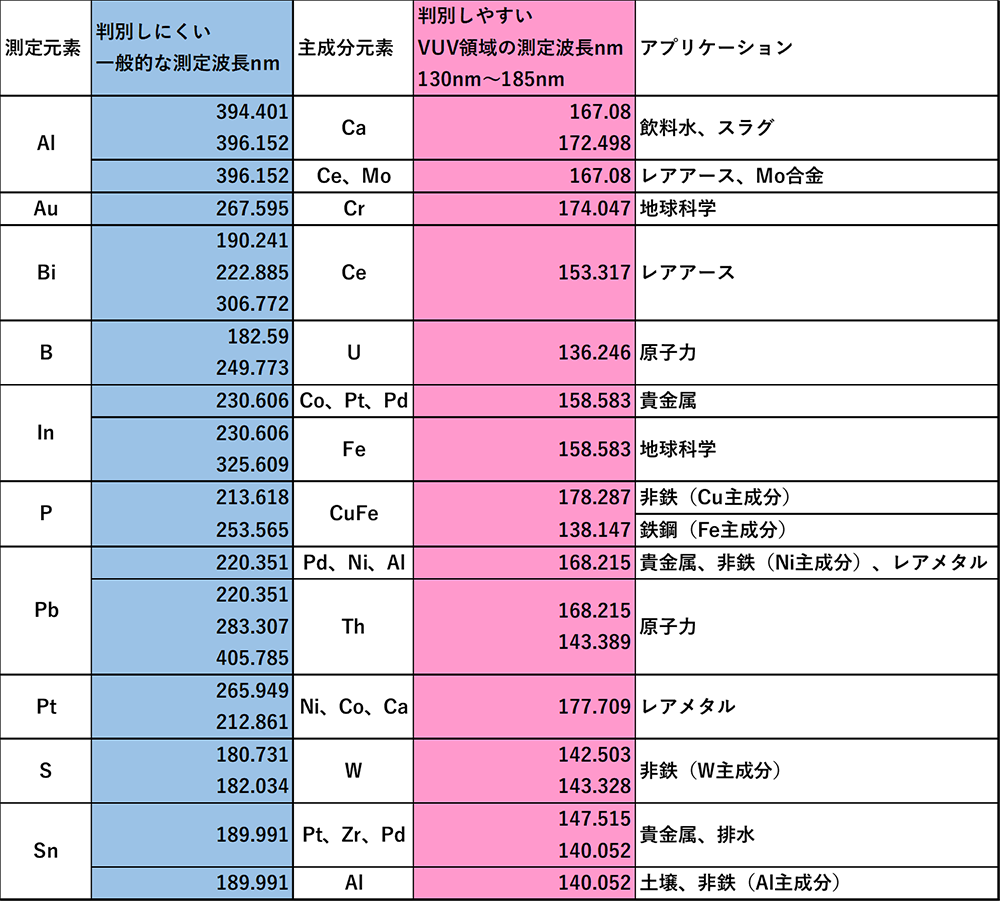

表1 真空紫外領域の有効波長

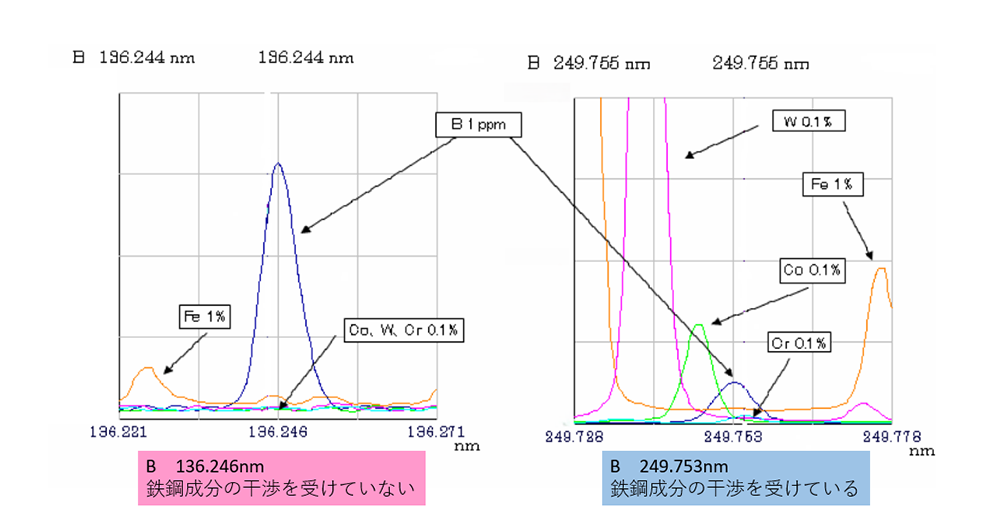

図1 測定事例鉄鋼試料中のB

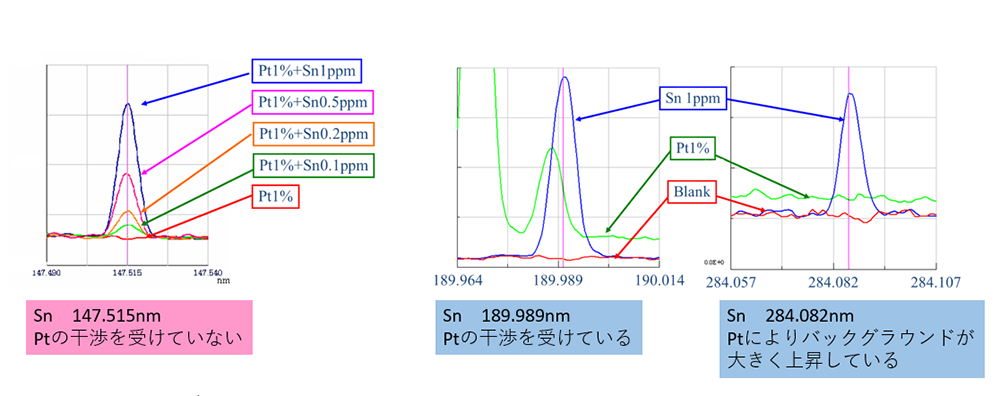

図2 測定事例 主成分Pt中のSn
図3 測定事例 主成分Fe中のGa
