ナノ3D光干渉計測システム(CSI)
職種
- 研究開発
- 製造
- 品質管理
- 事業開発
- 施設管理
- 検査・診断
製造 モビリティ 半導体 素材・化学
高精度かつ広範囲な表面形状計測を高速に実現、多点測定・画像連結機能で作業性も向上

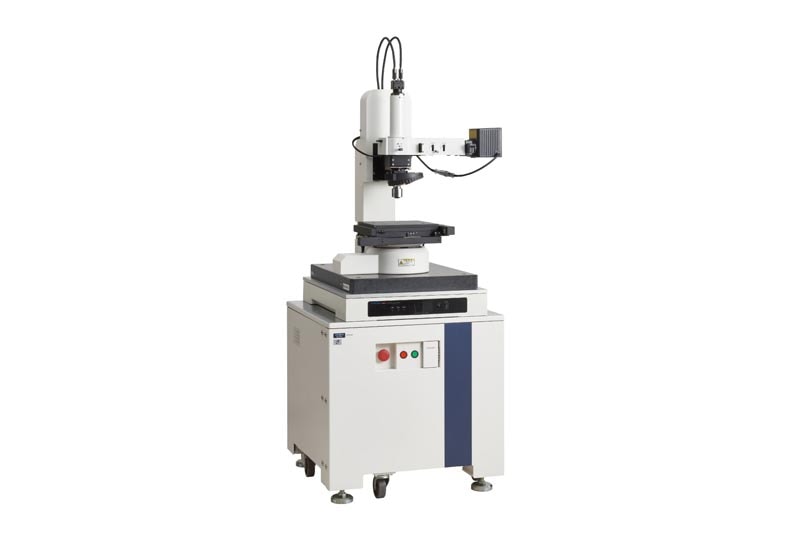

ナノ3D光干渉計測システムVS1800は、光の干渉現象を利用して微細な表面形状測定を行い、高機能フィルムや半導体、自動車部品、ディスプレイ業界において求められている高精度な計測を実現します。また、多層膜の層構造および層内部の異物計測を非破壊で行うことも可能です。
解決課題
脱炭素
- 廃棄物の低減に貢献
- 材料の性能向上
サーキュラーエコノミー
- 廃棄物の低減に貢献
- 材料の性能向上
- 不良品の原因解析
- 高機能素材開発支援
ネイチャーポジティブ
関連資料
