免震装置 μ-SolatorTM (ミューソレーター)

μ-SolatorTM 医療・研究機関向け免震装置

敷くだけの免震システム

多数の突起を有するセルシートと特殊樹脂をコーティングした
滑走プレートで構成され、微小面積での金属接触による低摩擦
滑り現象を利用して免震を実現。


製造元:アイディールブレーン株式会社
取扱会社:株式会社日立ハイテクフィールディング

特長

世界一薄い免震装置 厚さ 3mm~、スムーズな台車作業が可能

厚さ、わずか3mm。

非常に軽く、軽量(1ユニット5㎏~)で必要な部分だけを免震に
することができるため、設置場所・コスト・工期といった
様々な制約条件をクリア。
また、最大の特長である「世界一の薄さ」で機器の乗降や
スムーズな台車作業が可能。

普段は動き過ぎない最適な摩擦係数 (10%)
平時は動かず、大地震(震度5弱以上)の時だけ免震効果を発揮。

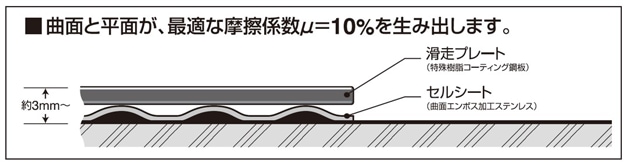

曲面と平面が、最適な摩擦係数μ=10%を生み出します。

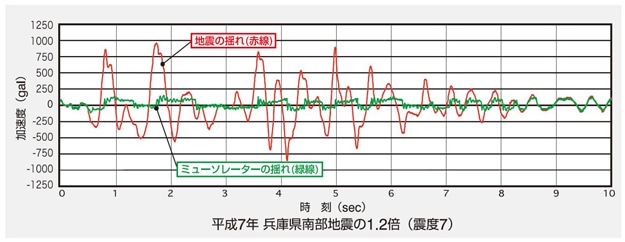

平成7年 兵庫県南部地震の1.2倍(震度7)

想定外の揺れにも安心 – フェールセーフ*設計

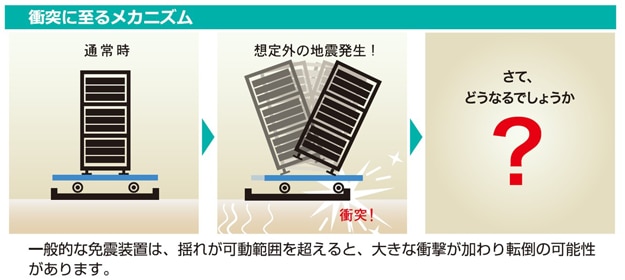

衝突に至るメカニズム

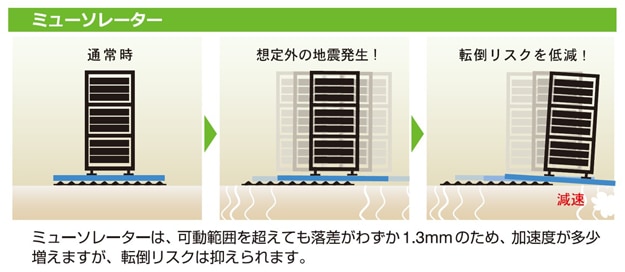

ミューソレーター

* なんらかの装置・システムにおいて、誤操作や誤作動による障害が発生した場合、常に安全に制御すること

仕様

免震機構 滑り免震
免震性能 いかなる大地震の揺れでも100gal以下に低減 (上下動・パルス応答を除く)
限界変位 ± 250mm (推奨)
限界面圧 1m2 あたり 100ton
保守 メンテナンスフリー
瑕疵保証期間 納品日より1年間
備考
  • 搭載物についての補償は一切行いません。
  • 亜鉛ウィスカは発生しません。(ミューソレーター本体に限り)
  • 仕様は予告なく変更されることがあります。

注意事項

  • ミューソレーターは、転倒の原因となる地震の水平動を低減する装置です。
    地震の上下動や機械振動等、転倒原因にならない振動には対応していません。
  • ミューソレーターは地震による転倒リスクを低減する装置であり、無被害を保証するものではありません。
  • ミューソレーターには、地震発生時に可動範囲が必要です。設定された可動範囲内に、動作を妨げる物等を置かないで下さい。また、可動範囲を超えると免震機能が発揮されない場合があります。
  • 大地震(震度5弱以上)発生時には、必ず、搭載物の状況を確認してください。
    また、ミューソレーターは大地震発生後に残留変位(ズレ)が生じる場合があります。
    地震後このような状況になった場合は、直ちに、お問い合わせ下さい。
  • 搭載された機器を不用意に押さないで下さい。不意に動く恐れがあります。
  • 下地面(フリーアクセスフロア、床スラブなど)の瑕疵、障害により作動しない場合があります。
  • 6階以上のフロアに設置する場合、設置の是非について検証する必要があります。
  • 移設・転用する場合はクリーニング処理を推奨します。(有償)
  • 記載内容の不明点や記載されていない事項につきましては、お気軽にお問い合わせください。
