Process プロジェクトの工程

プロジェクトを任された私たちは下記の担当グループに分かれてそれぞれ活動しました。

リーダー、サブリーダー

プロジェクト全体の統括

QRコードGr

QRコードについての検討、製作指揮

コンテンツGr

本Webページの作成

撮影Gr

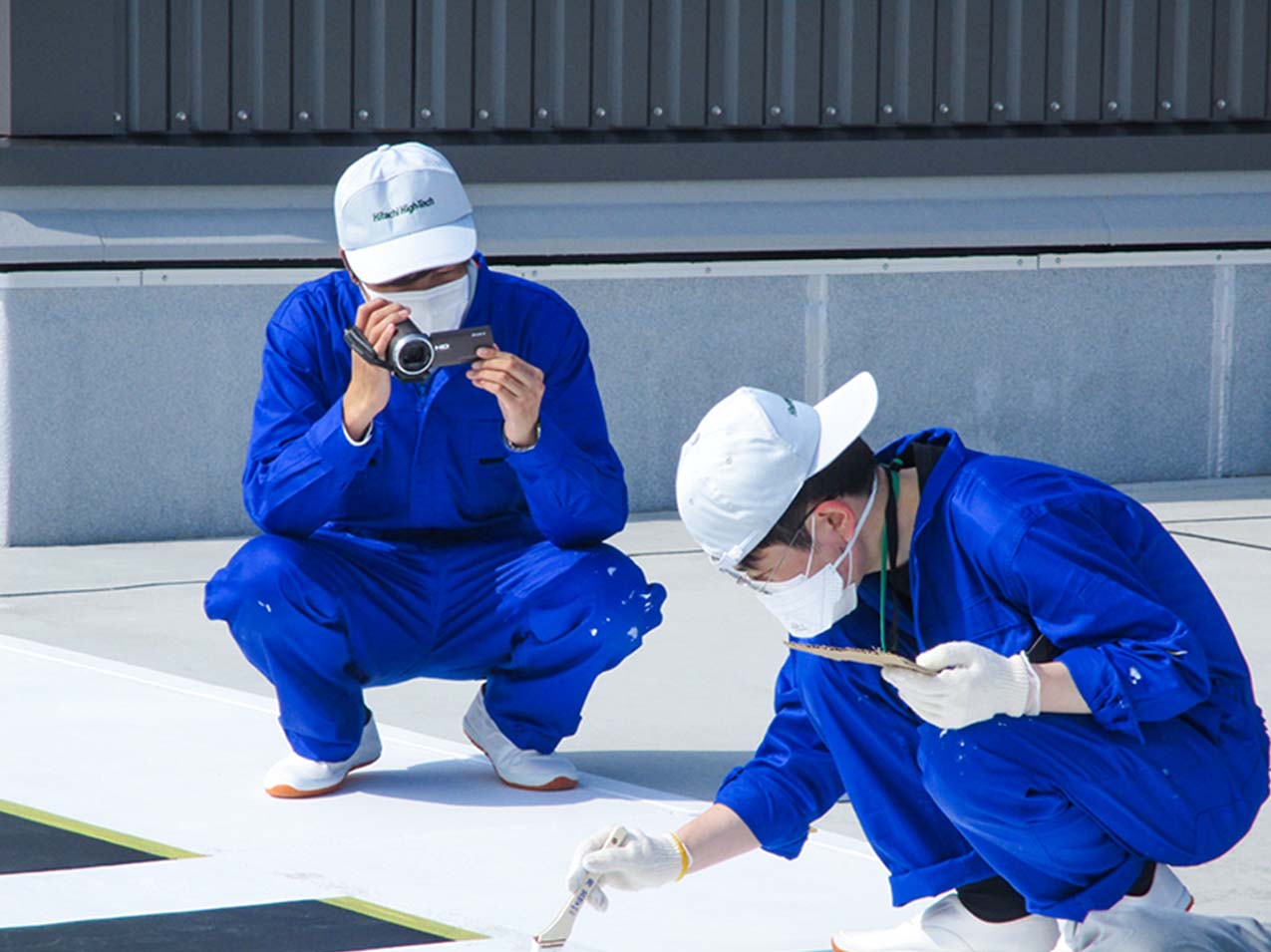

プロジェクト風景の撮影、編集

まとめGr

社内企画プレゼン、SNSによるプロジェクトの情報発信

在宅勤務や出張の制限が行われる中、円滑なプロジェクト進行に悩まされました。
そこで本プロジェクト外の業務の中で気づいたコロナ禍での仕事の進め方の工夫を参考に、オンラインを交えた会議を行い、チャット機能やクラウドを活用して全員に情報を共有しました。
通信状況による音声トラブルなどもありましたが、画面共有を使用することで勤務場所に関わらずパソコン上で同じ資料を閲覧でき、県外の事業所に勤務するメンバーとも簡単に打合せすることができました。

QRコードを製作するために、どのような方法で描くか検討しました。

【描画方法の候補】

ペンキで塗る

白と黒のタイルを並べる

ペンキとタイルを組み合わせた折衷案

カッティングシート(耐水性のあるシート)

外部発注によりプロにお願いする…etc

これらの方法について、コスト(人件費、材料費)やメンテナンス性、強度(耐腐食性、耐水性)などを考慮し、議論を重ねました。
例えばカッティングシートの場合、強度不足のためコンクリートの凹凸と相性が悪く、はがれる可能性が高いため、実現は難しくなります。そして何より私たち新入社員の手で完成させたいといった思いがありました。

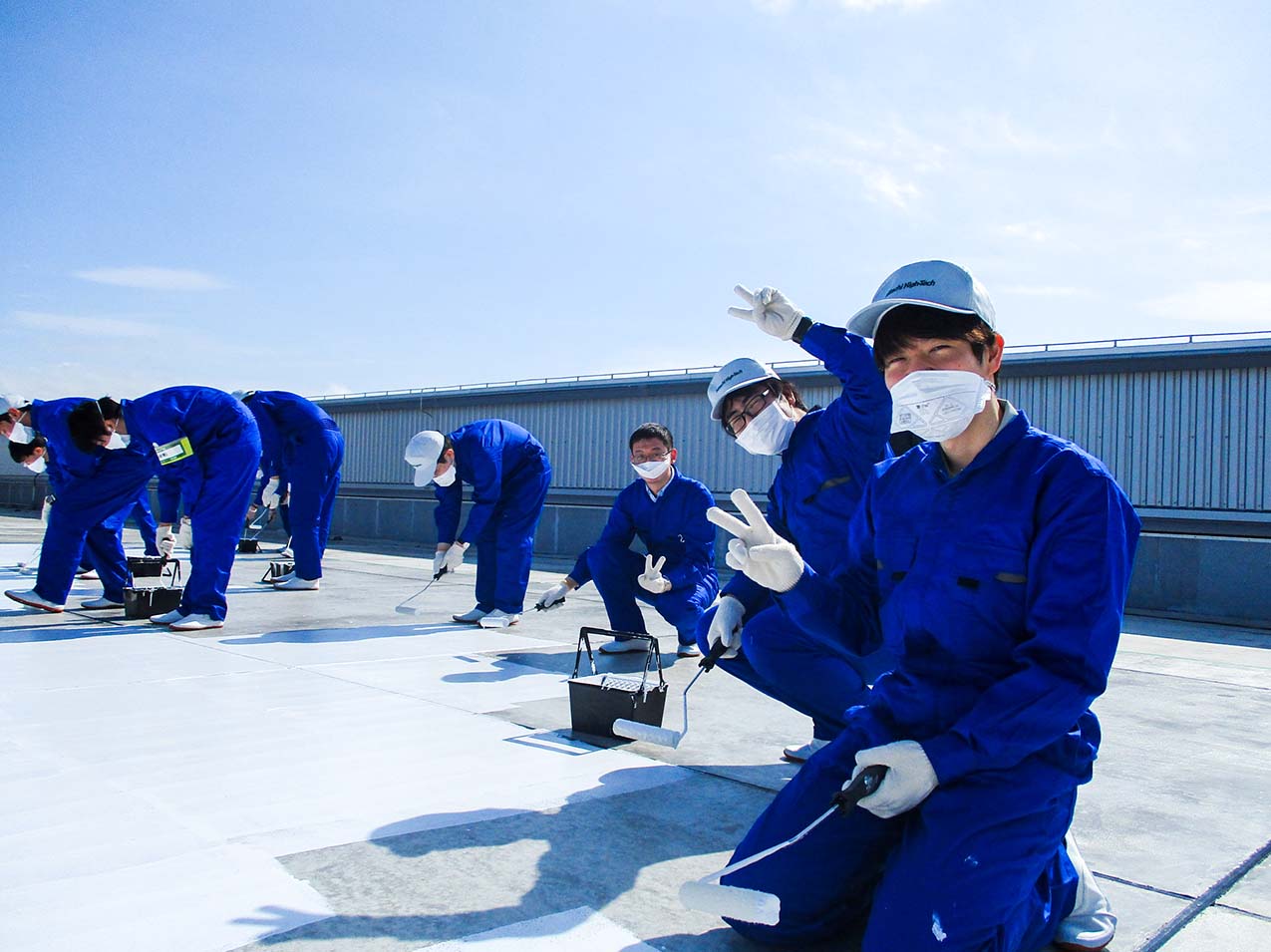

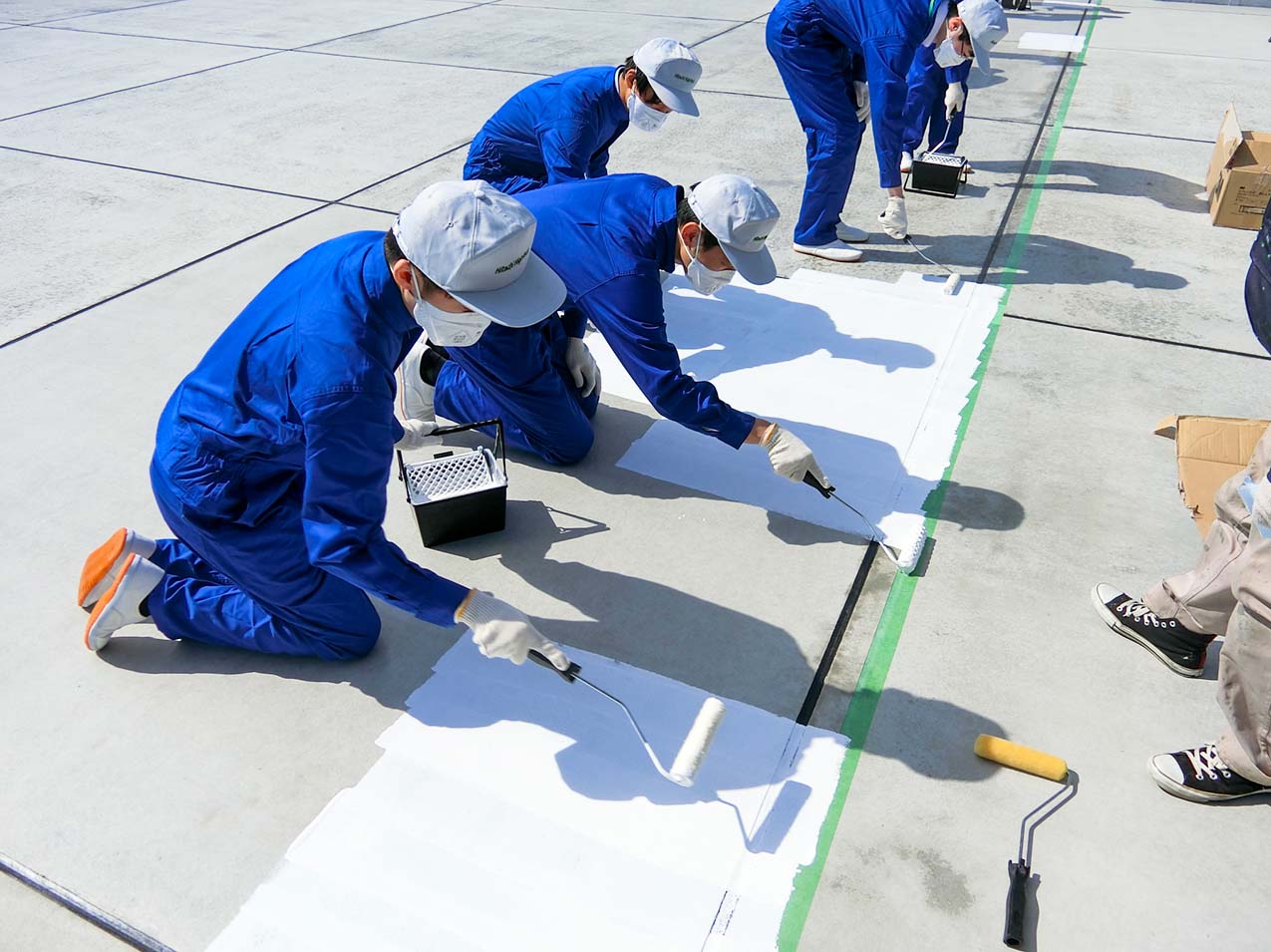

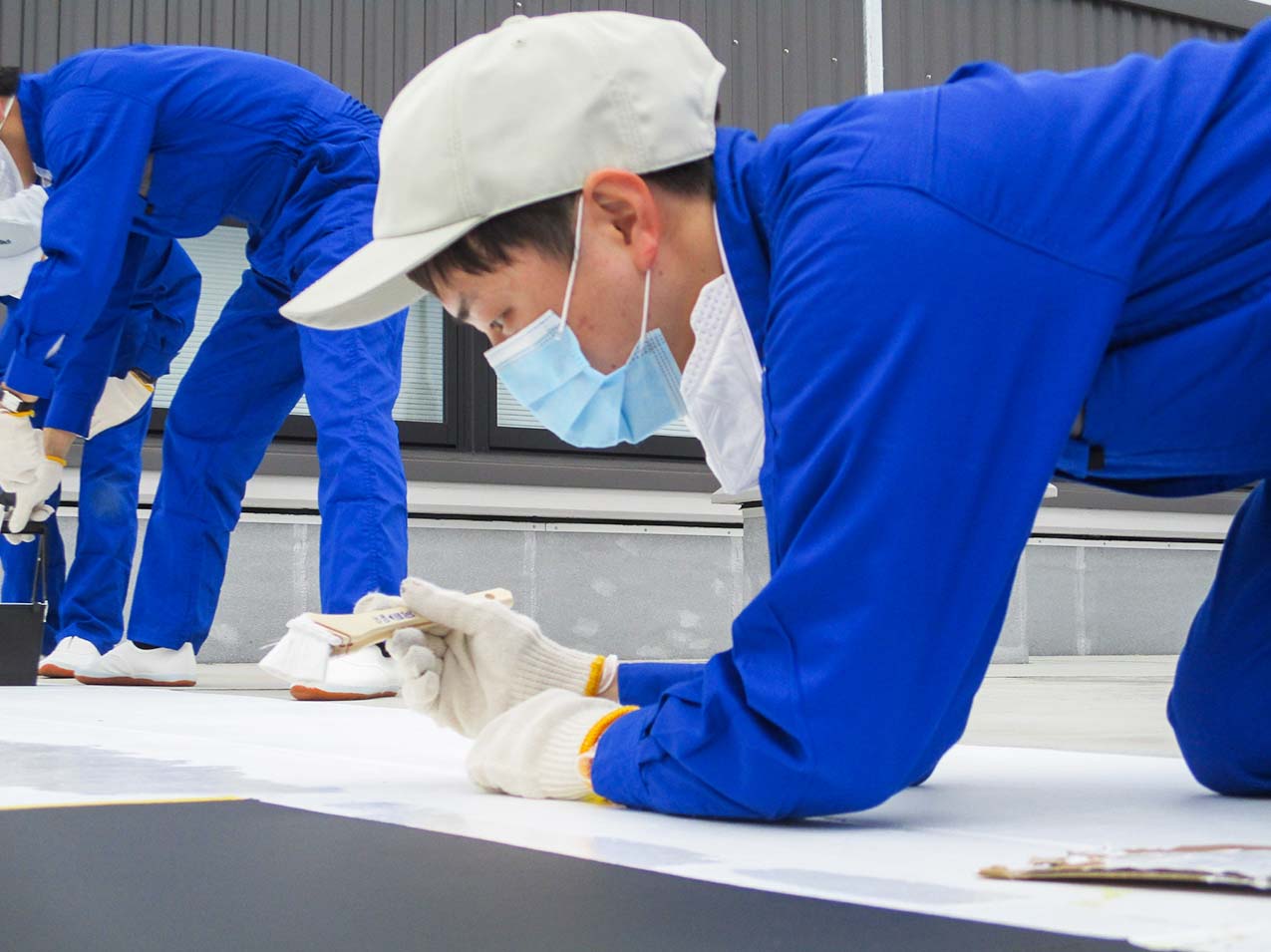

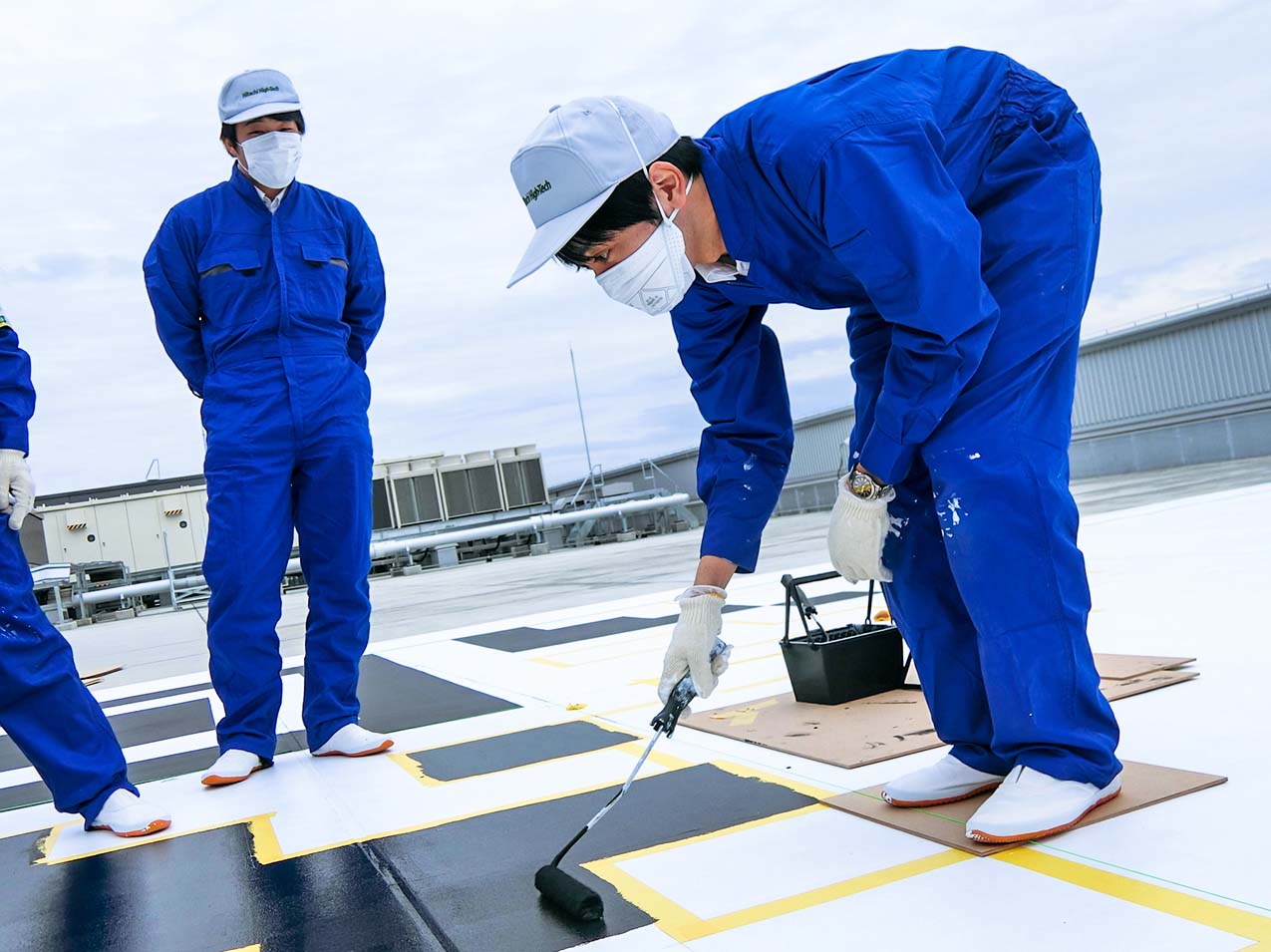

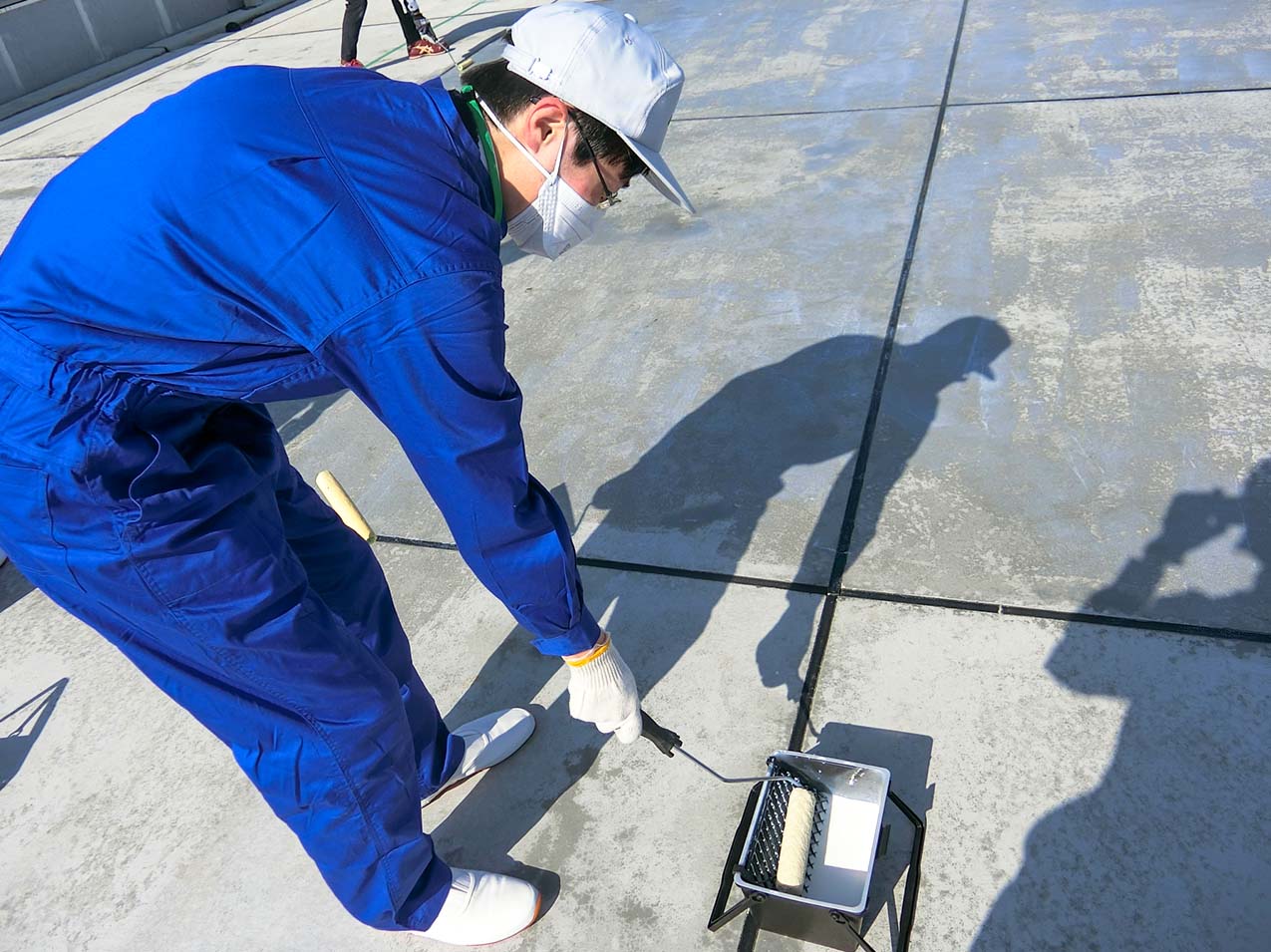

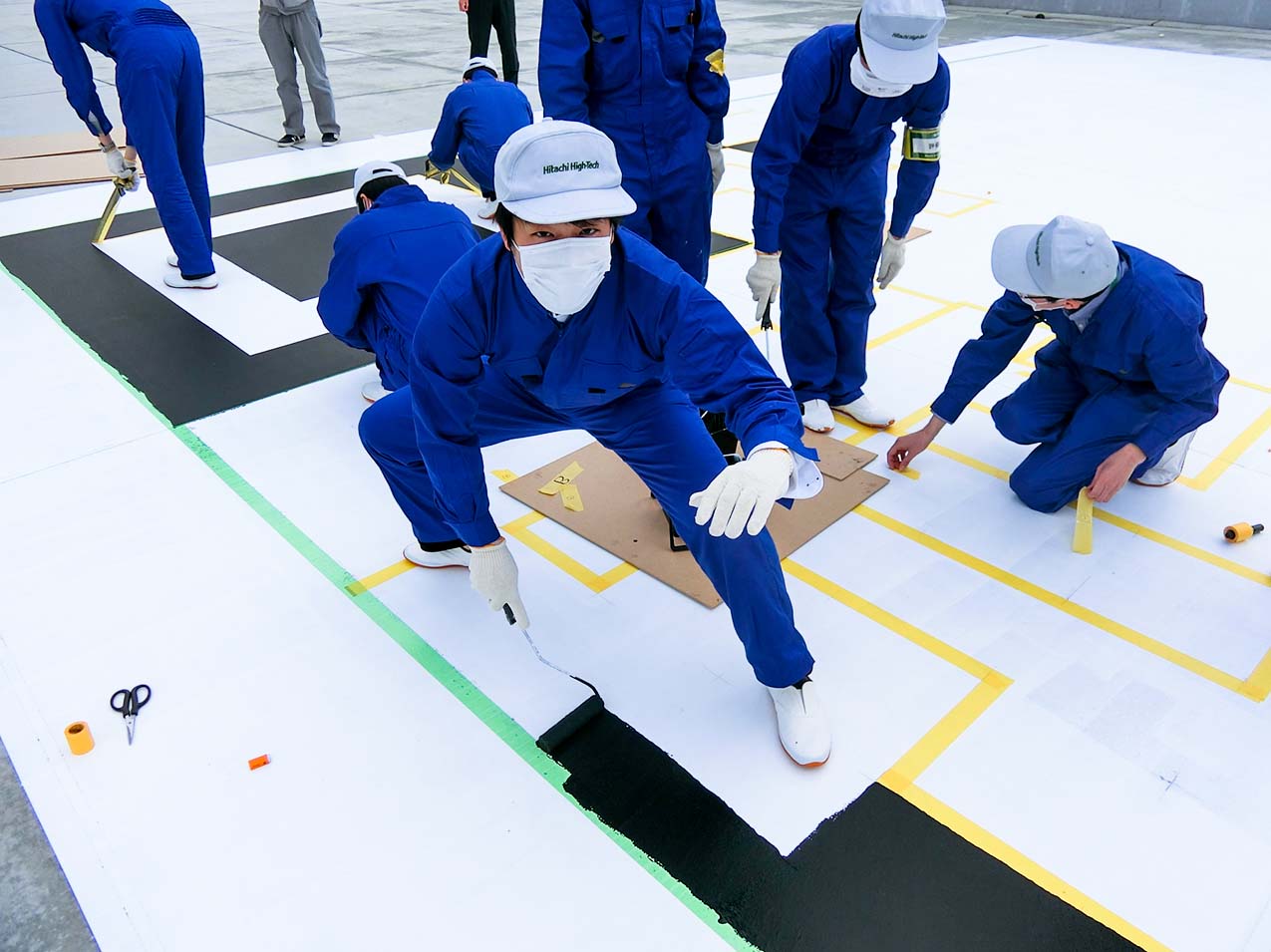

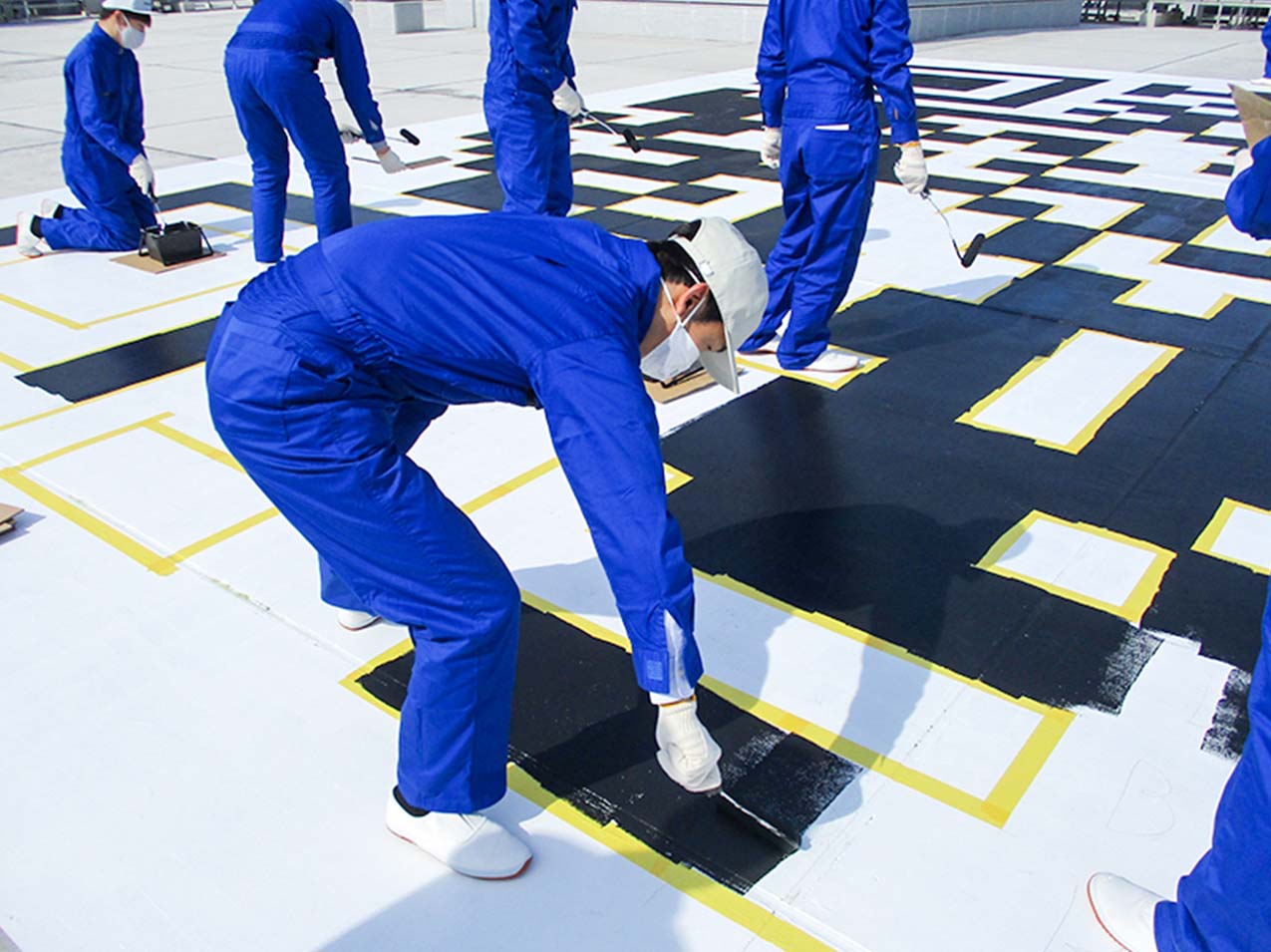

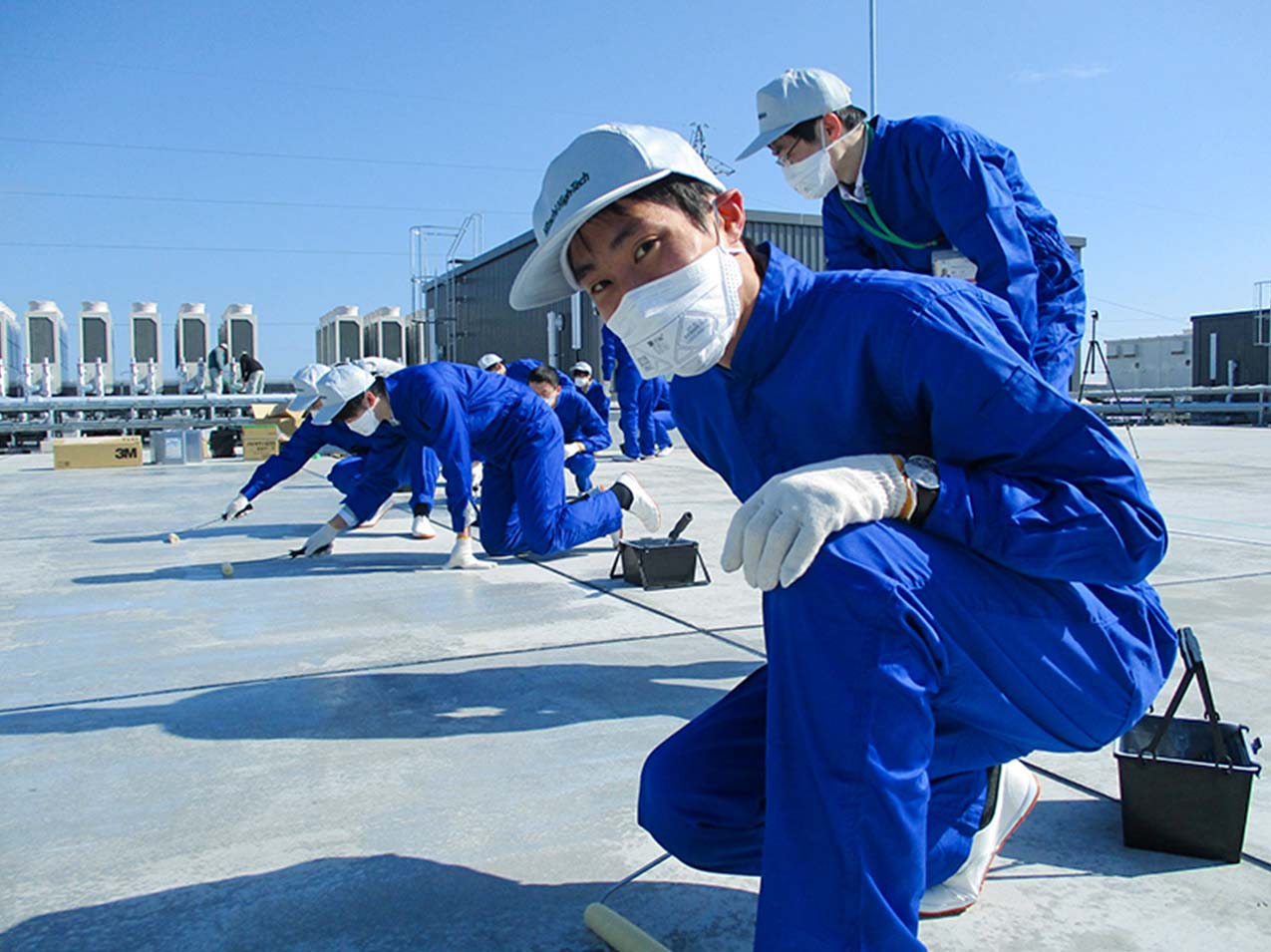

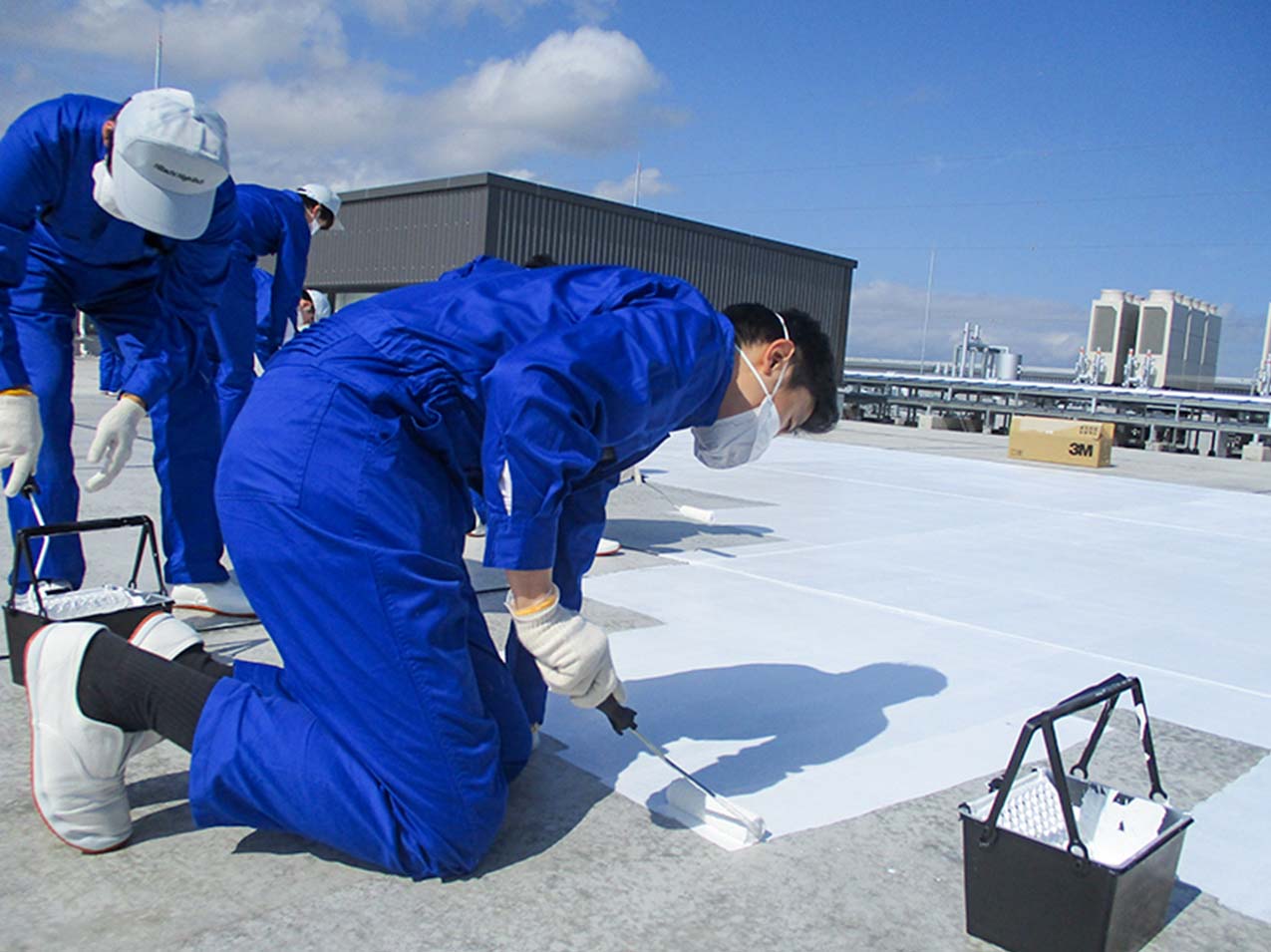

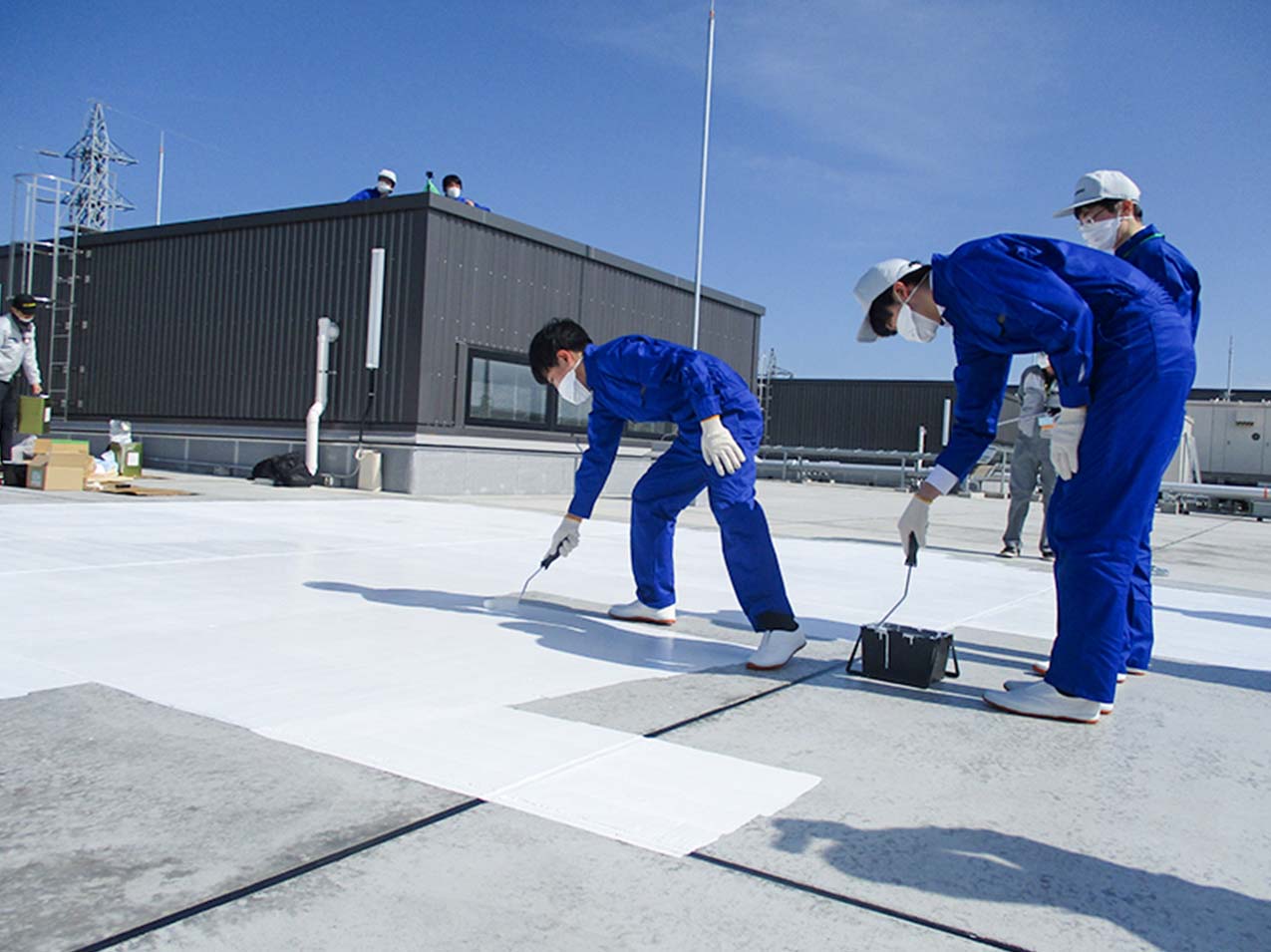

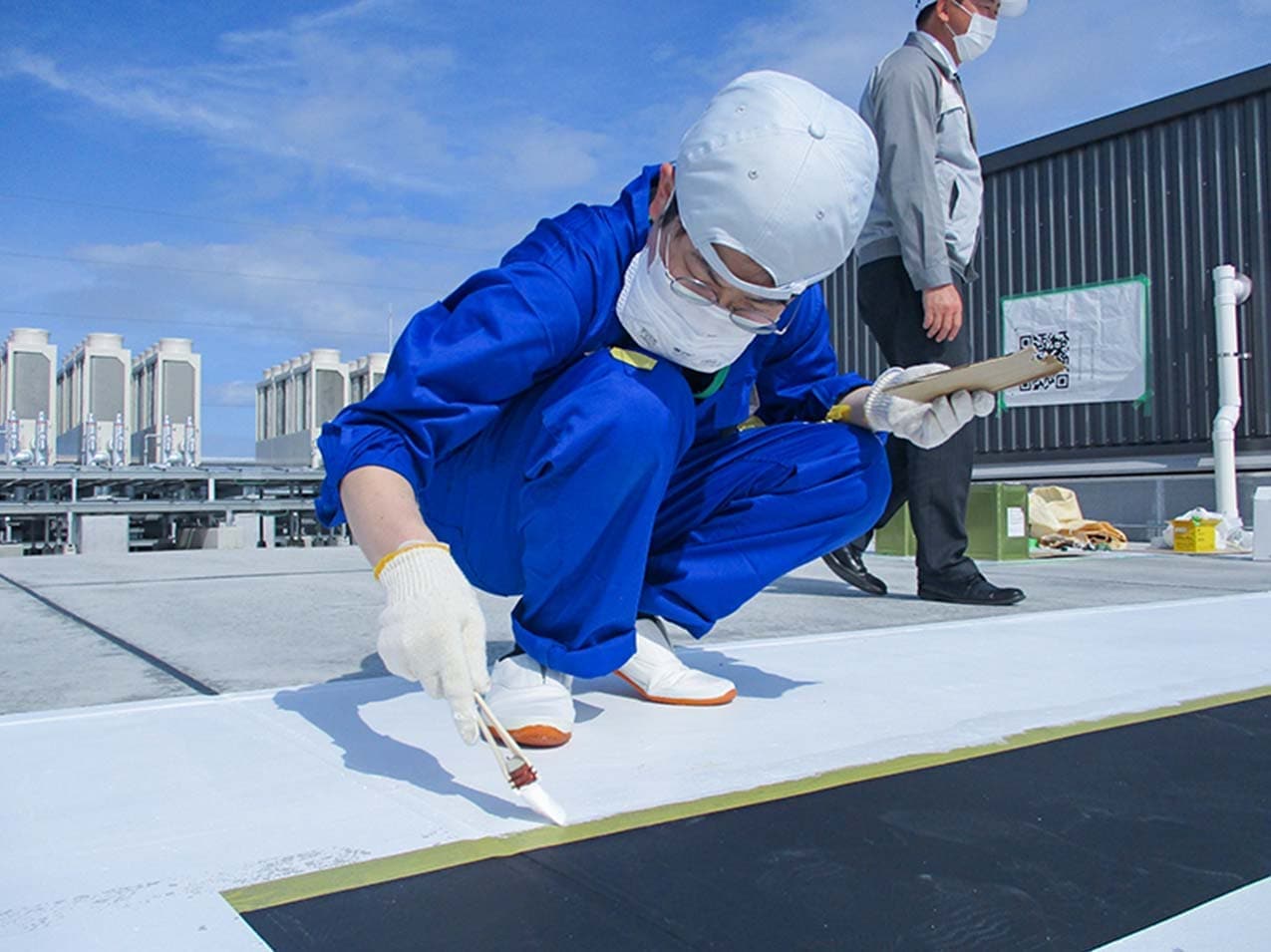

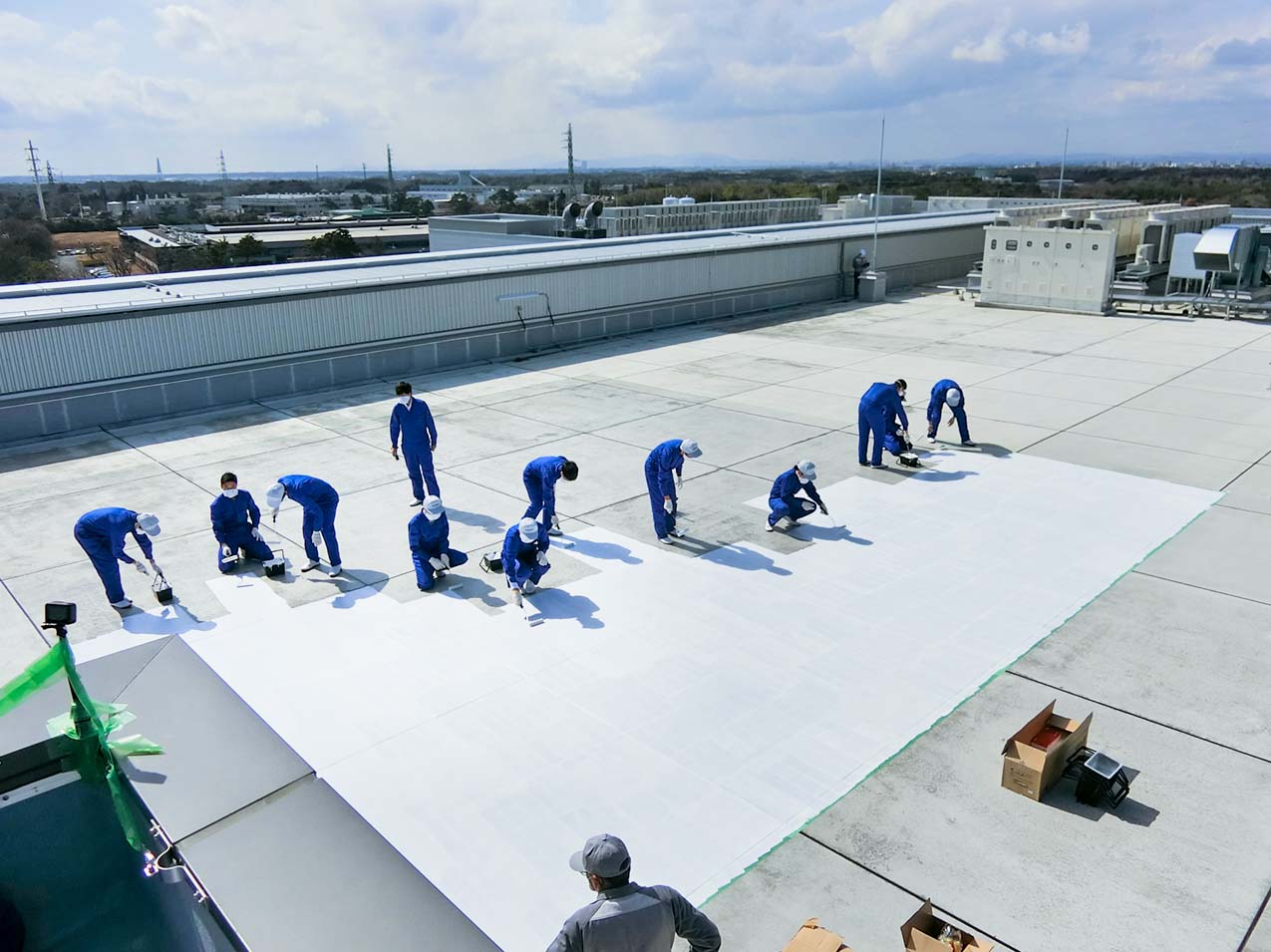

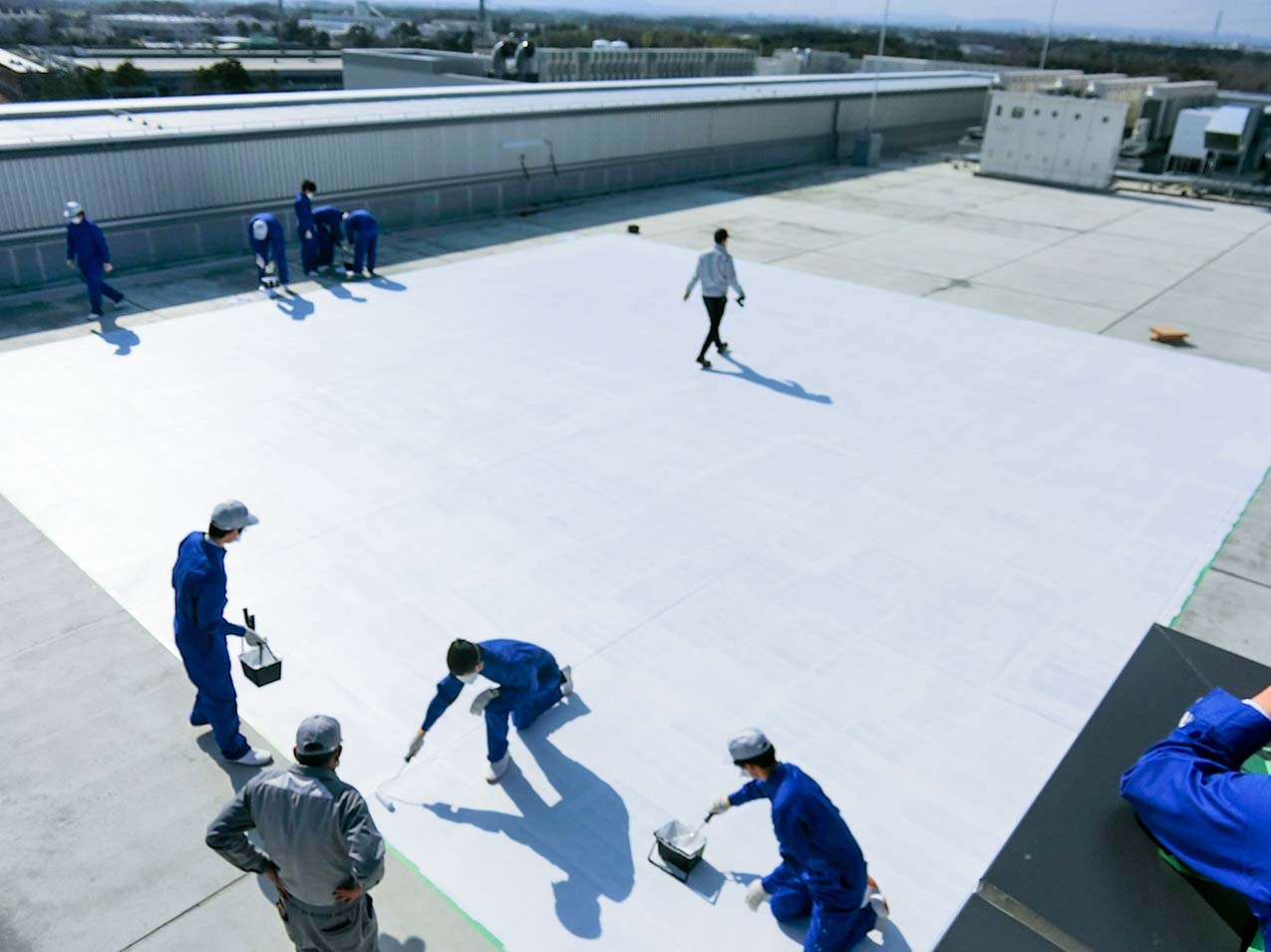

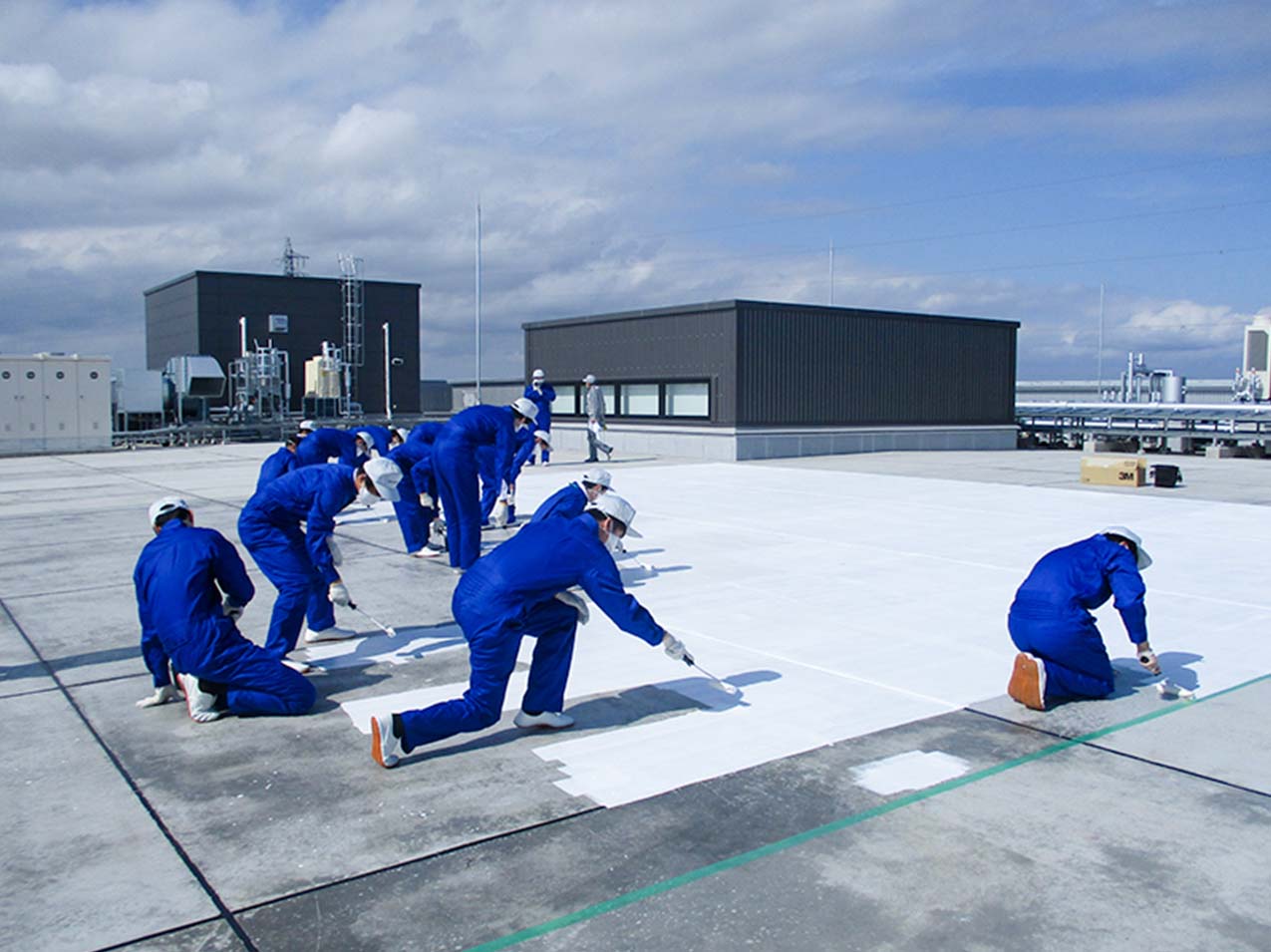

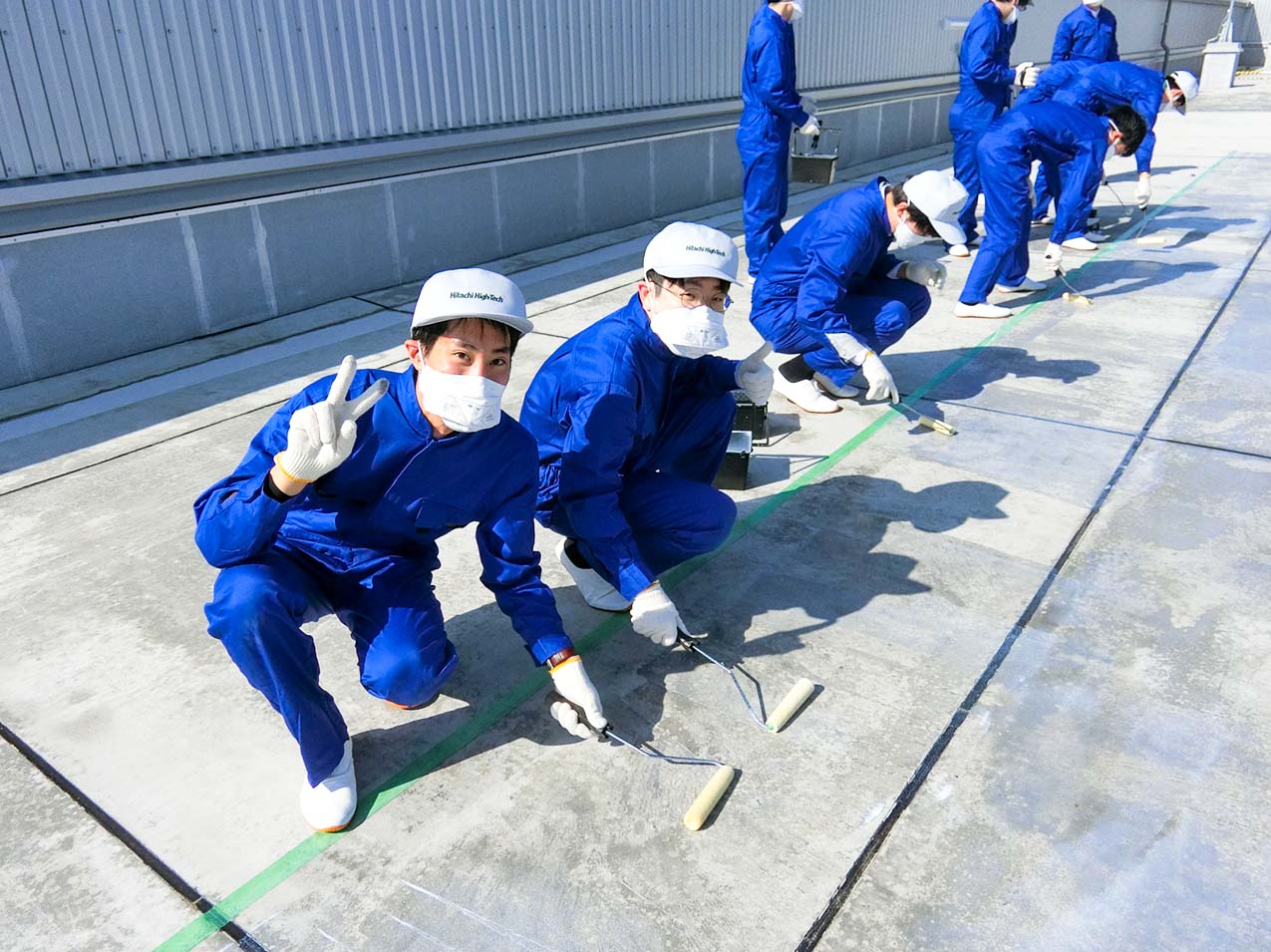

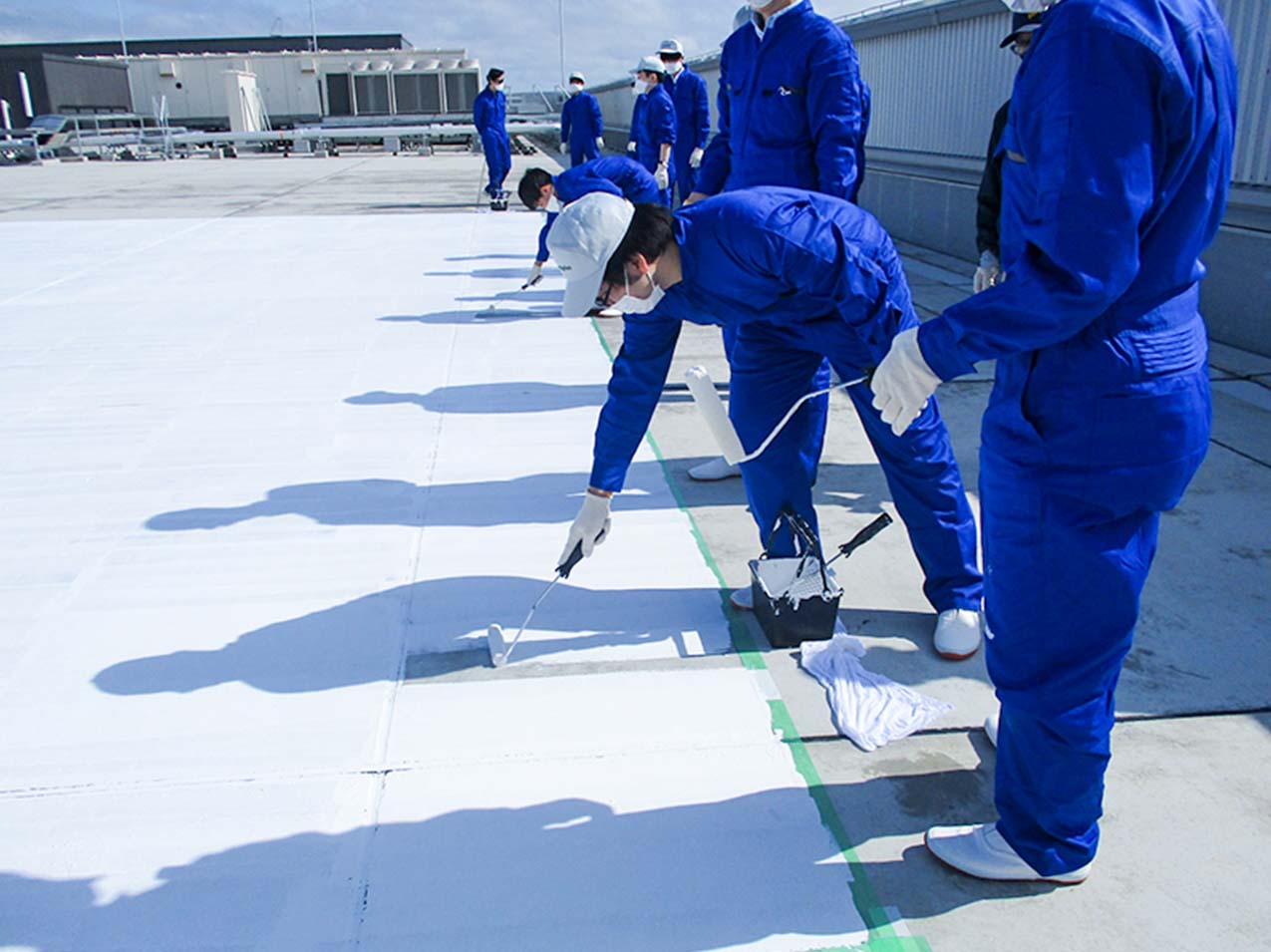

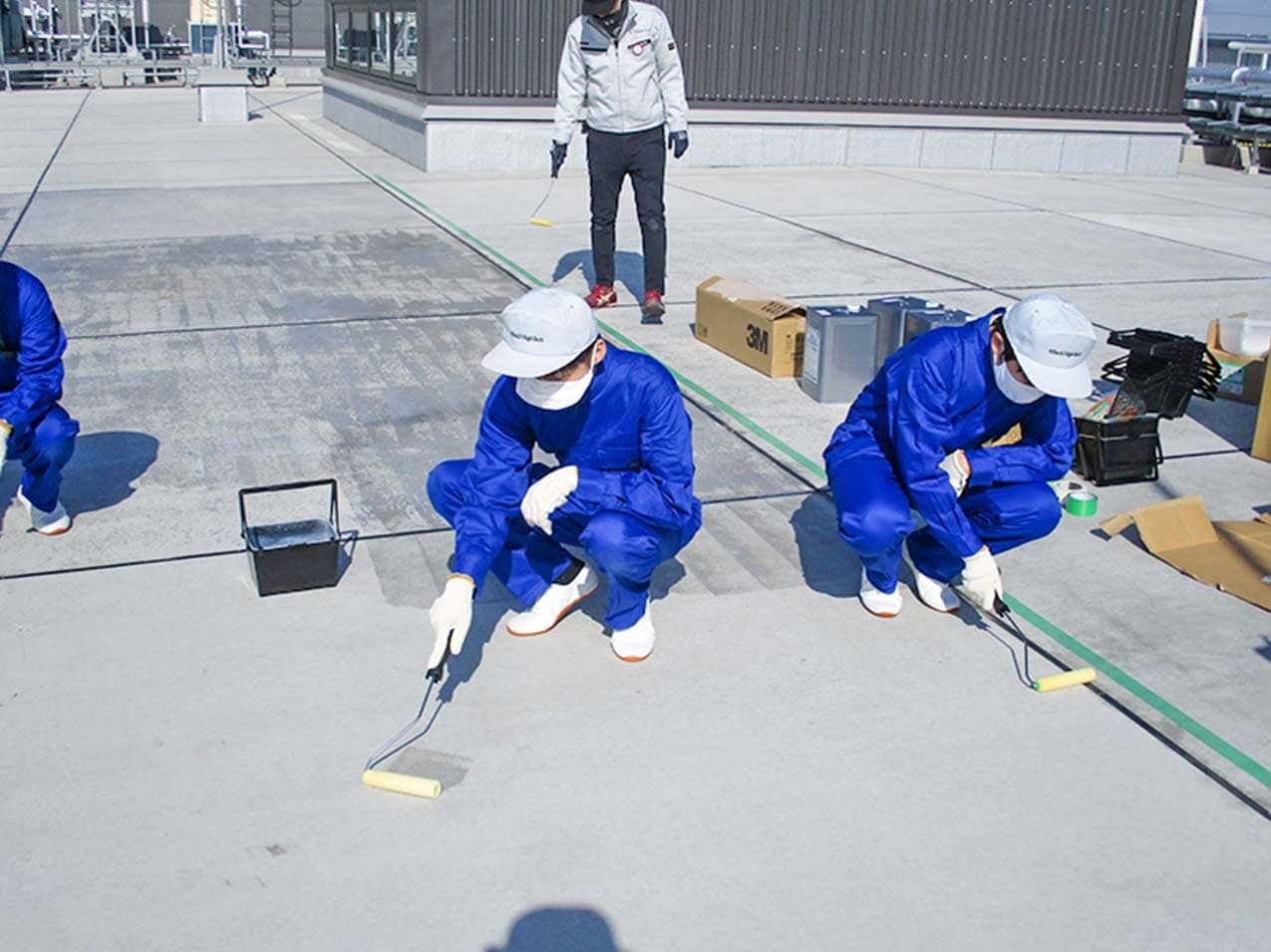

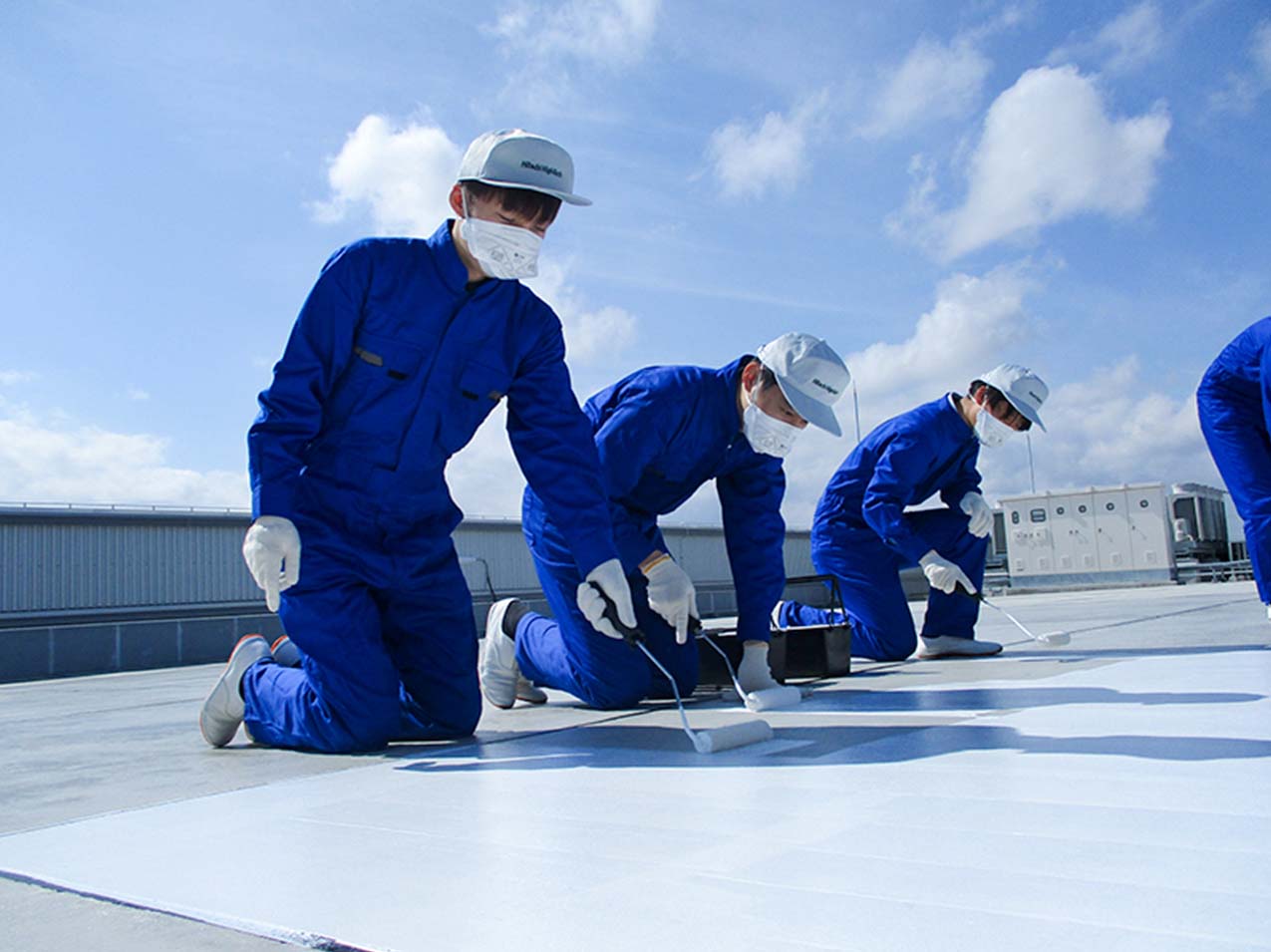

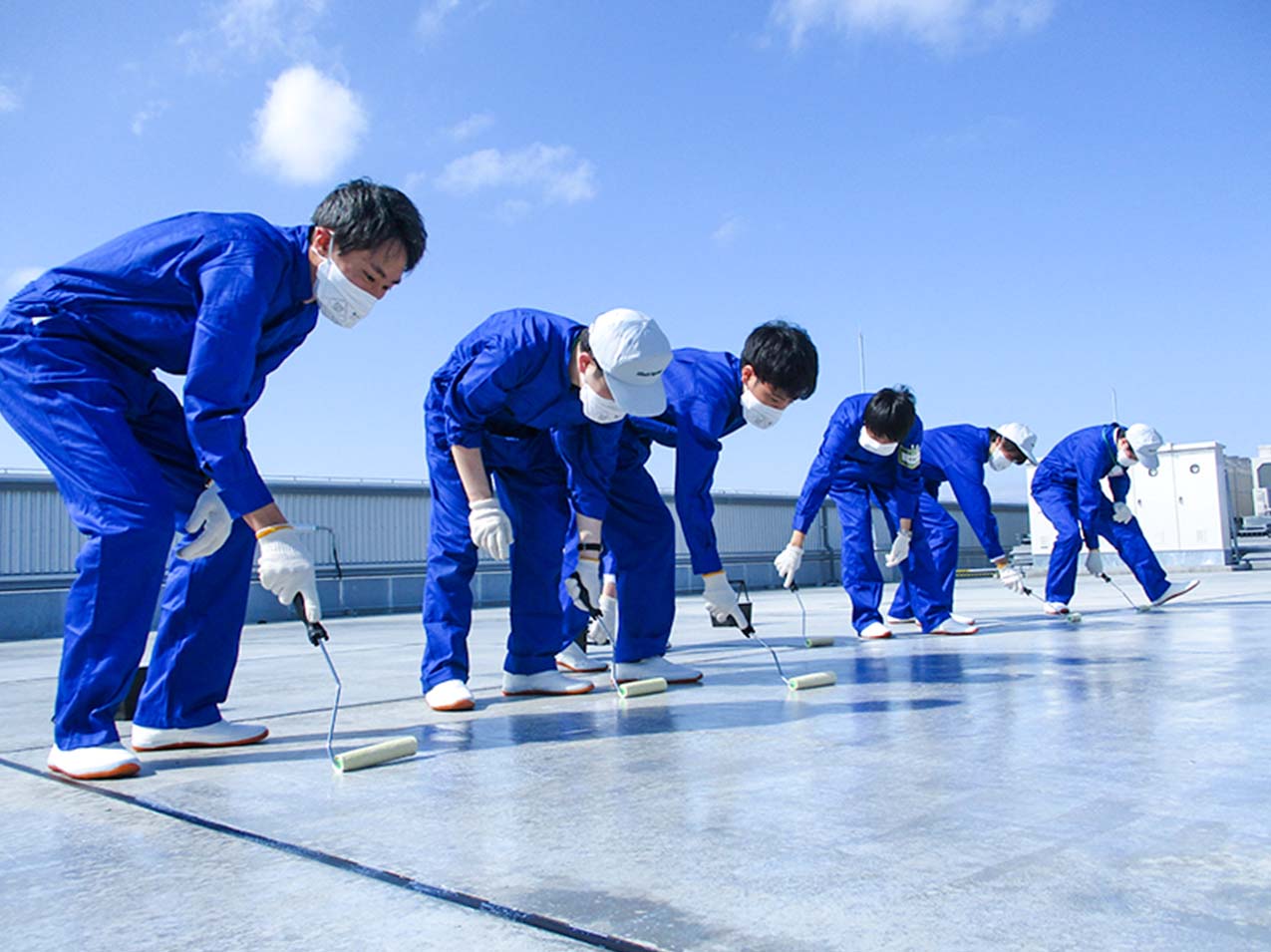

そこで、コストが低くメンテナンスが容易、かつ強度も十分で、さらに下地作業からメンバー全員で協力して取り組める「ペンキで塗る」方法に決定し、完成を目指しました。

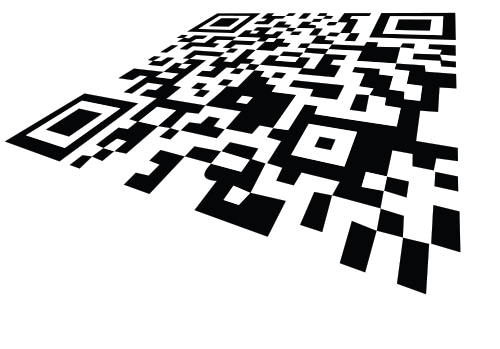

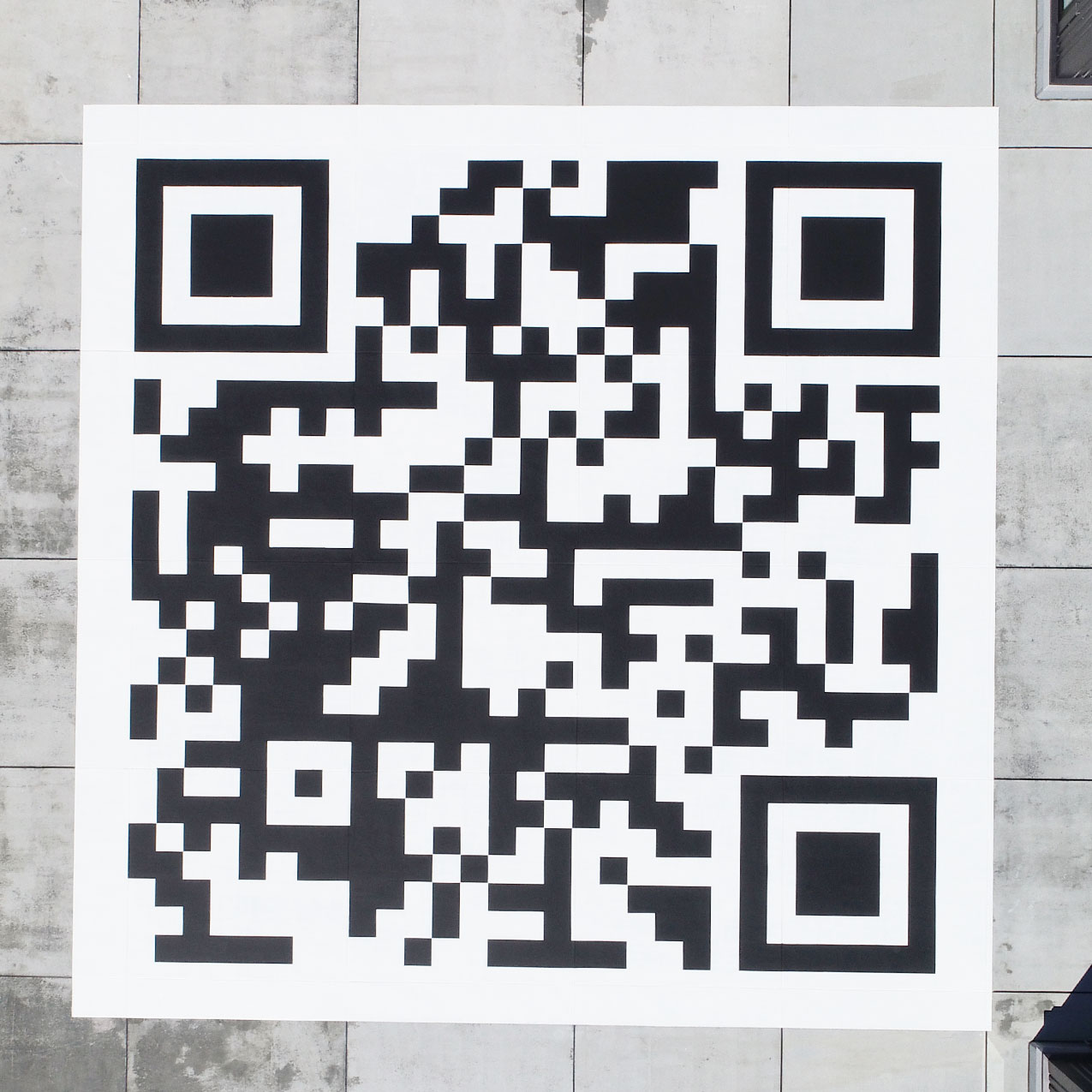

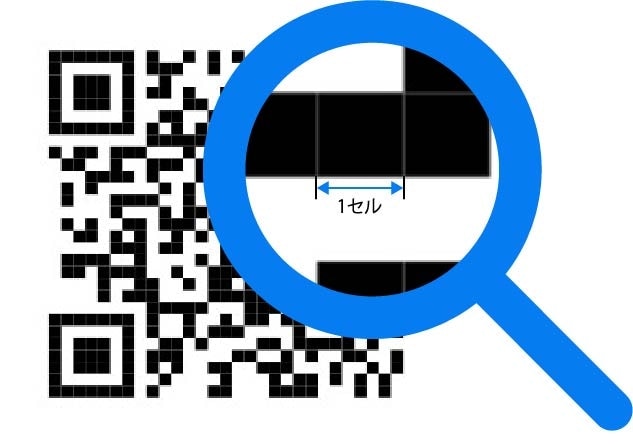

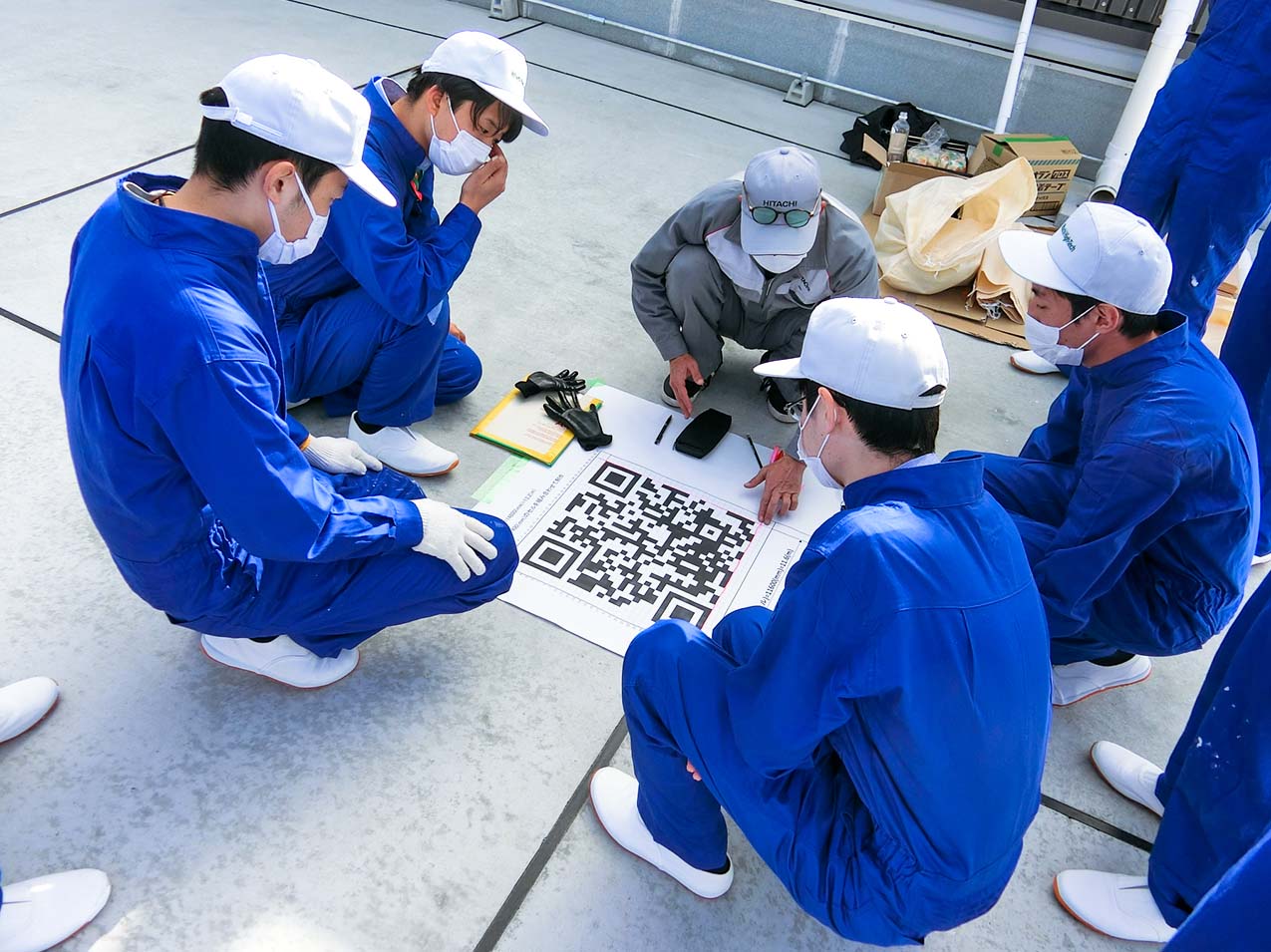

QRコードはセルと呼ばれる小さい□(■)の組み合わせで構成されます。
衛星写真の分解能から検討した結果、今回製作する13.2 m × 13.2 mの巨大QRコードを、上空から確実に読み取るためには1セルが40 cm以上必要だと分かりました。また、QRコードのセルの大きさは指定したURLの長さにより決まります。例えば、日立ハイテクHPのトップページと日立ハイテク那珂地区の拠点紹介ページを比べると、前者は1セル40 cmであるのに対し、後者は40 cm未満となることが分かりました。
日立ハイテクHPのトップページならば、巨大QRコードとして成立可能なセルのサイズであると判断しました。

構成されるセルの数が違う！

屋外に描いたQRコードの読み取りには、日光や影の影響は無視できません。また、航空写真を拡大した時の画像の粗さにより読み取れない可能性があります。これらの様に、屋上でQRコードを読み取る際に影響があると思われる要因を考えて、実際に読み取ることができるかを議論しました。
次に、これらの影響を踏まえた状態でQRコードが読み取れるか検証しました。

【検証内容】

ガウシアンフィルタをかけてぼかす

コントラストを低くする

影を付ける

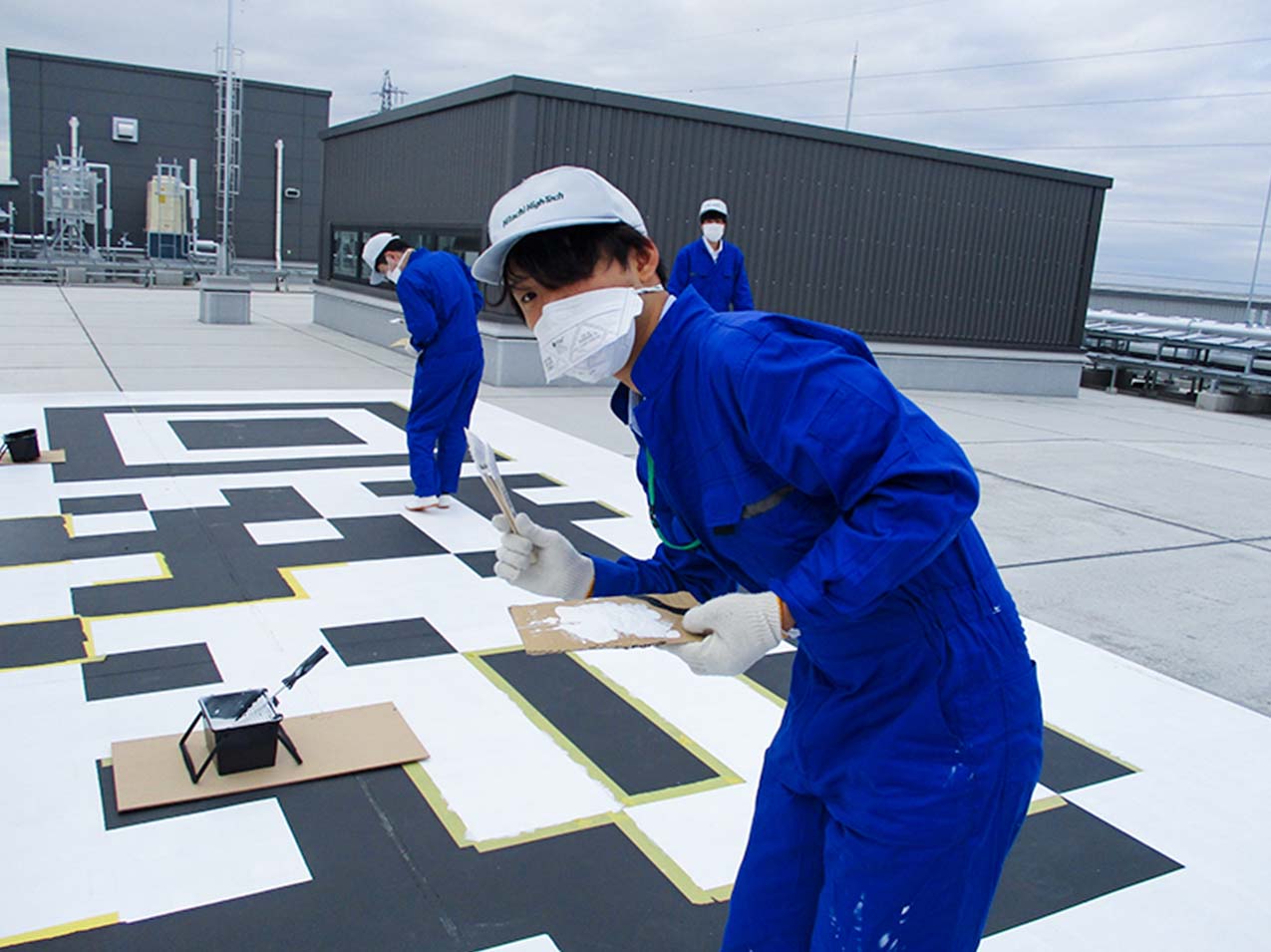

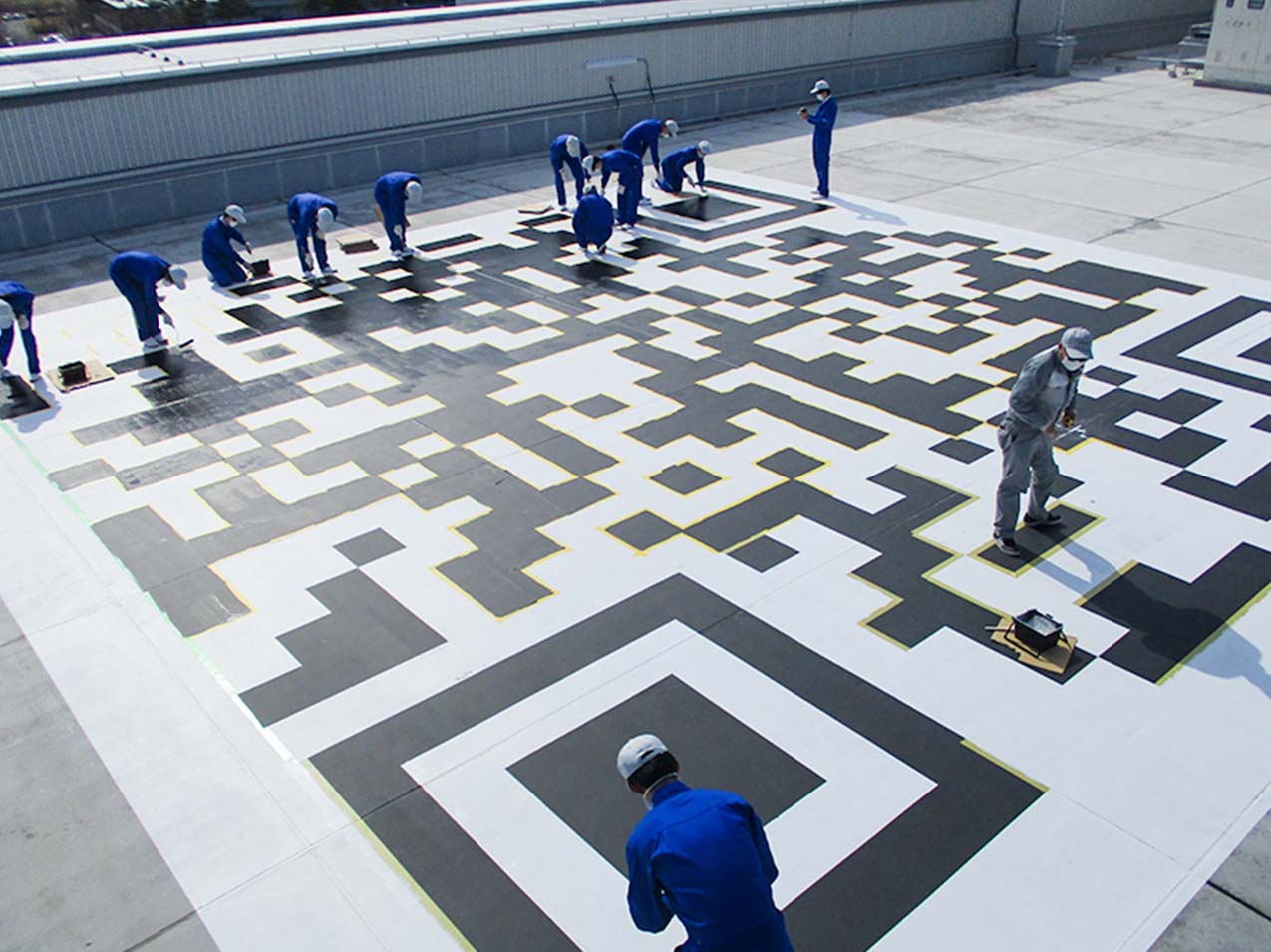

などの画像処理を行い、想定され得る条件で読み取れることを確認しました。以上の検討から、日立ハイテクHPのトップサイトにリンクした巨大QRコードを、白と黒のペンキで製作することに決定しました

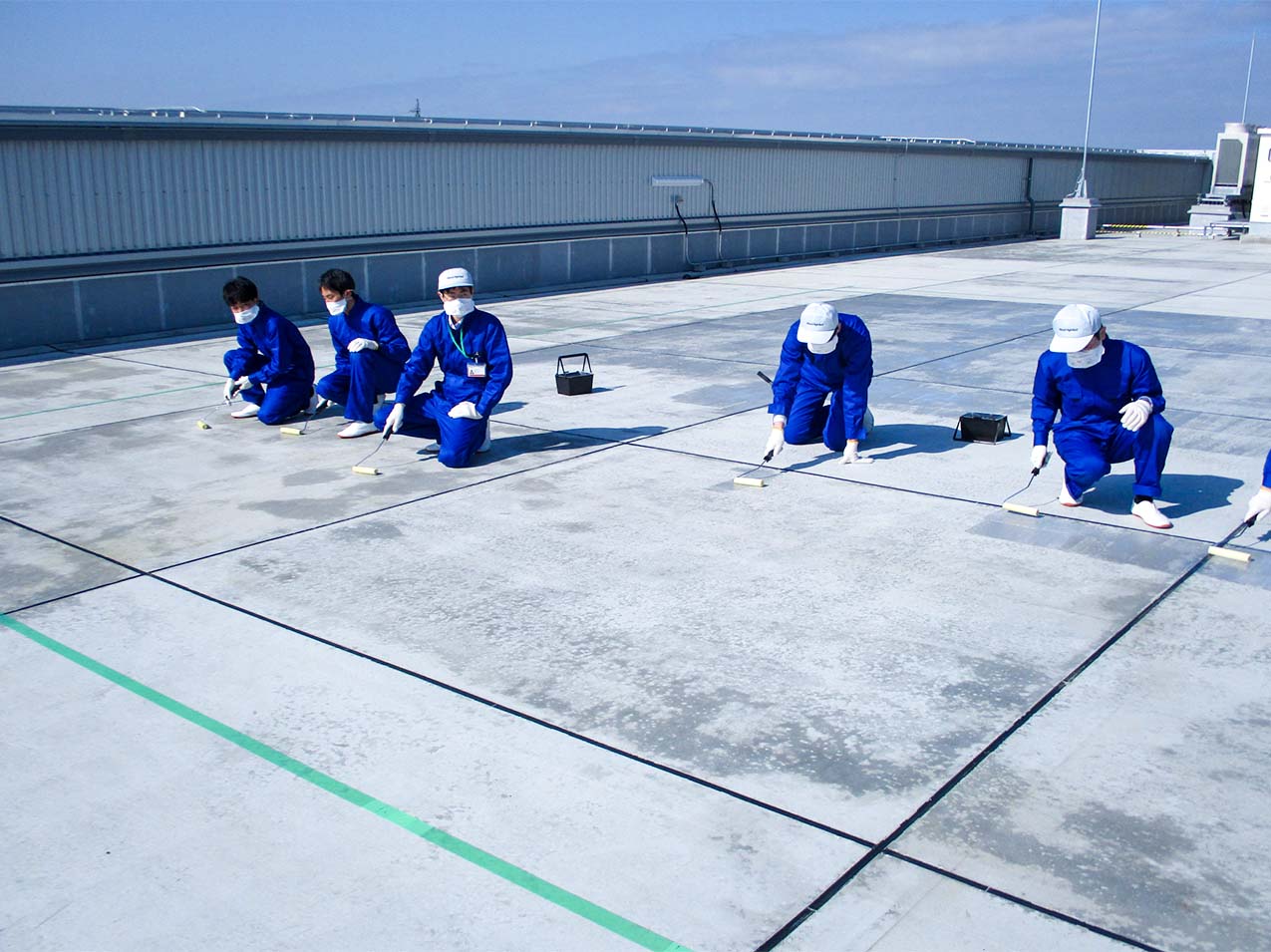

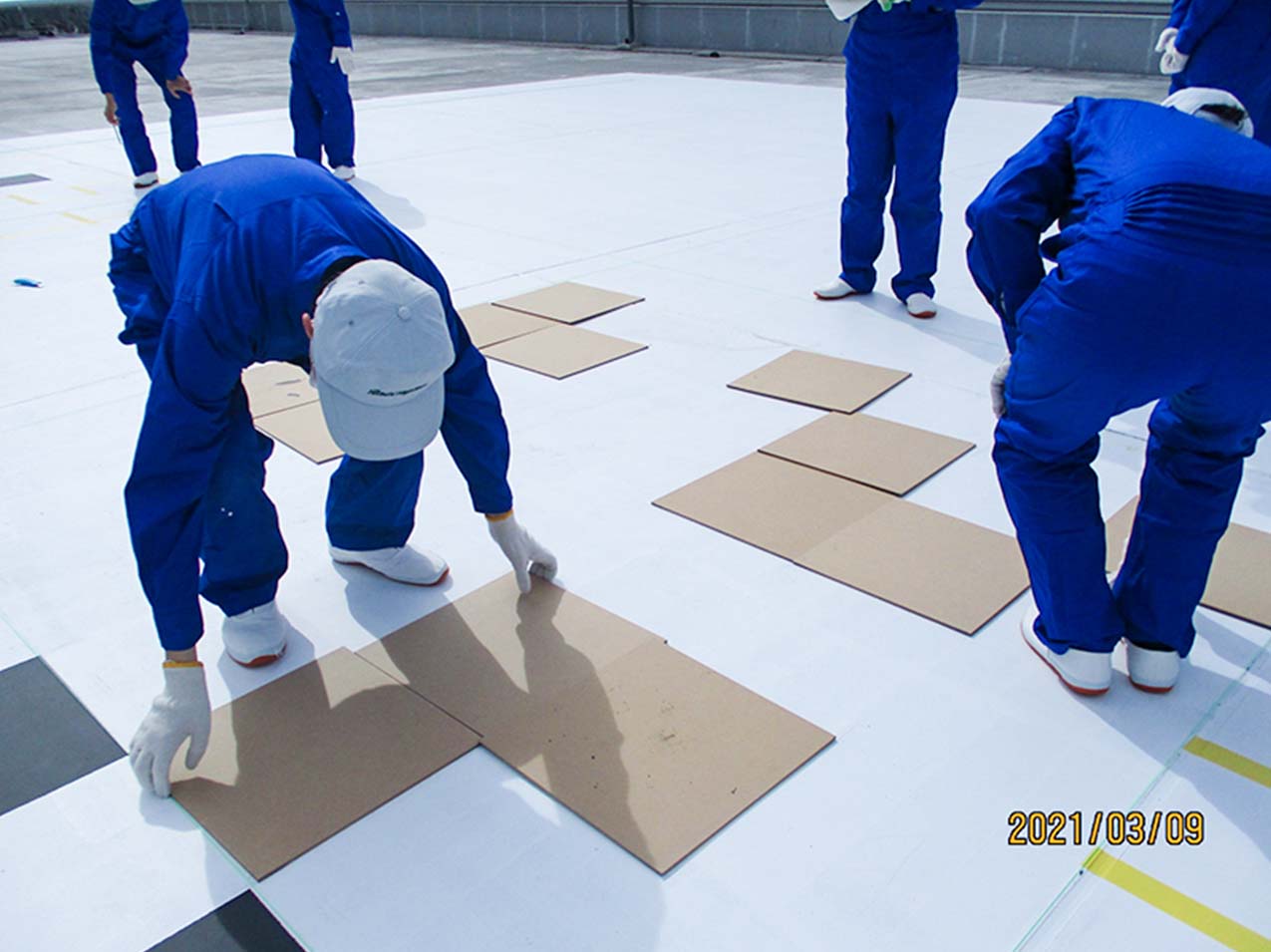

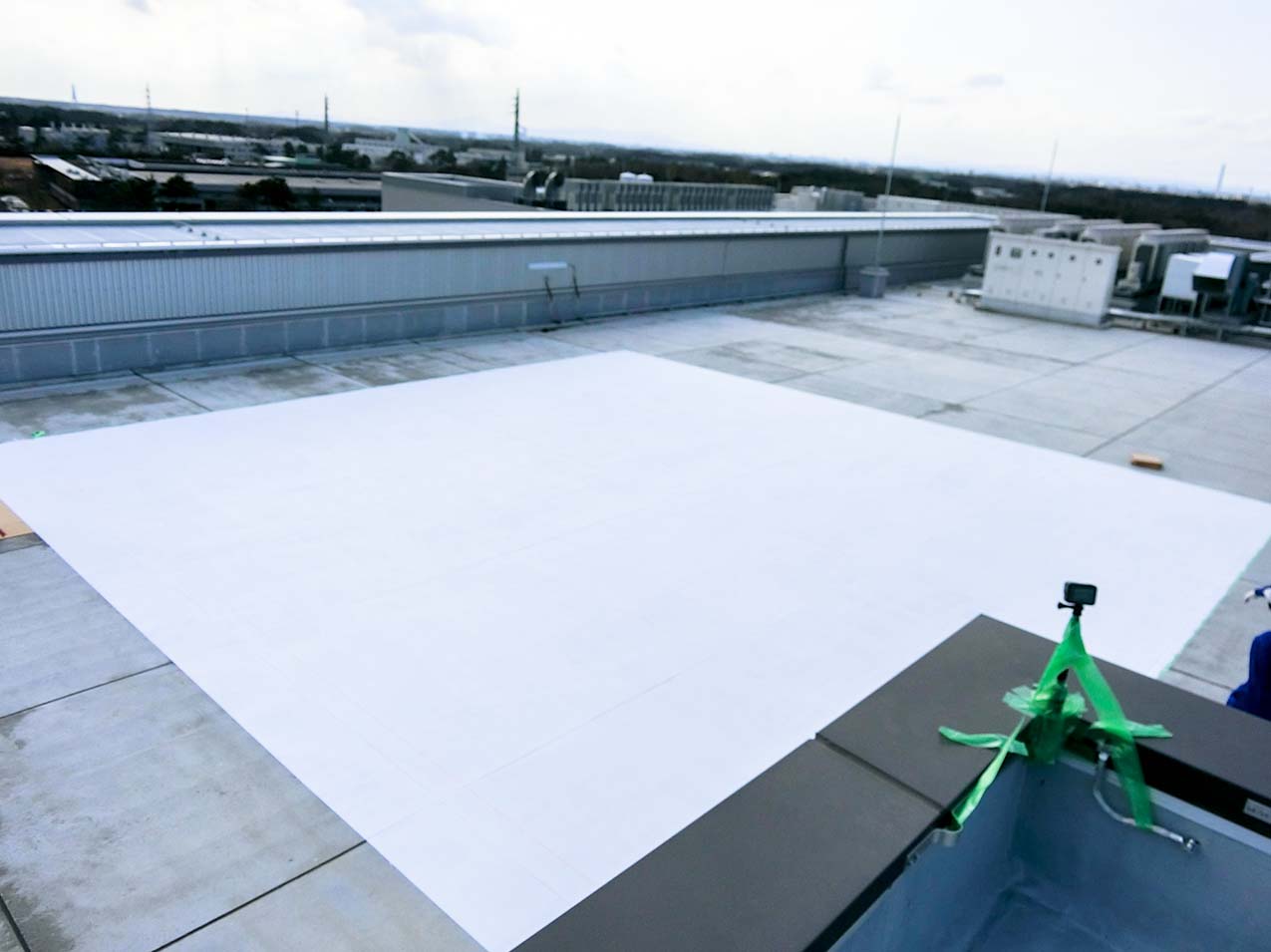

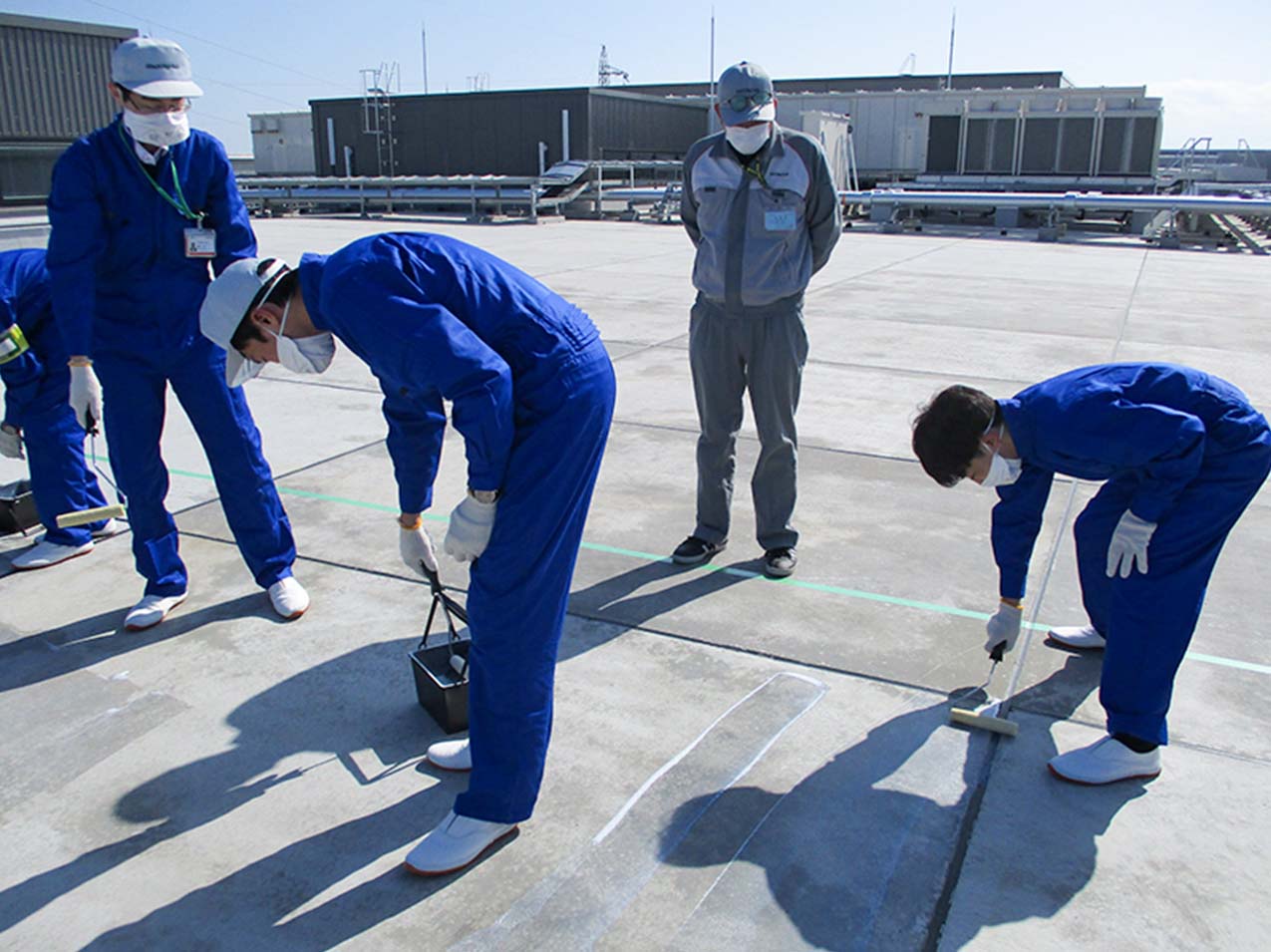

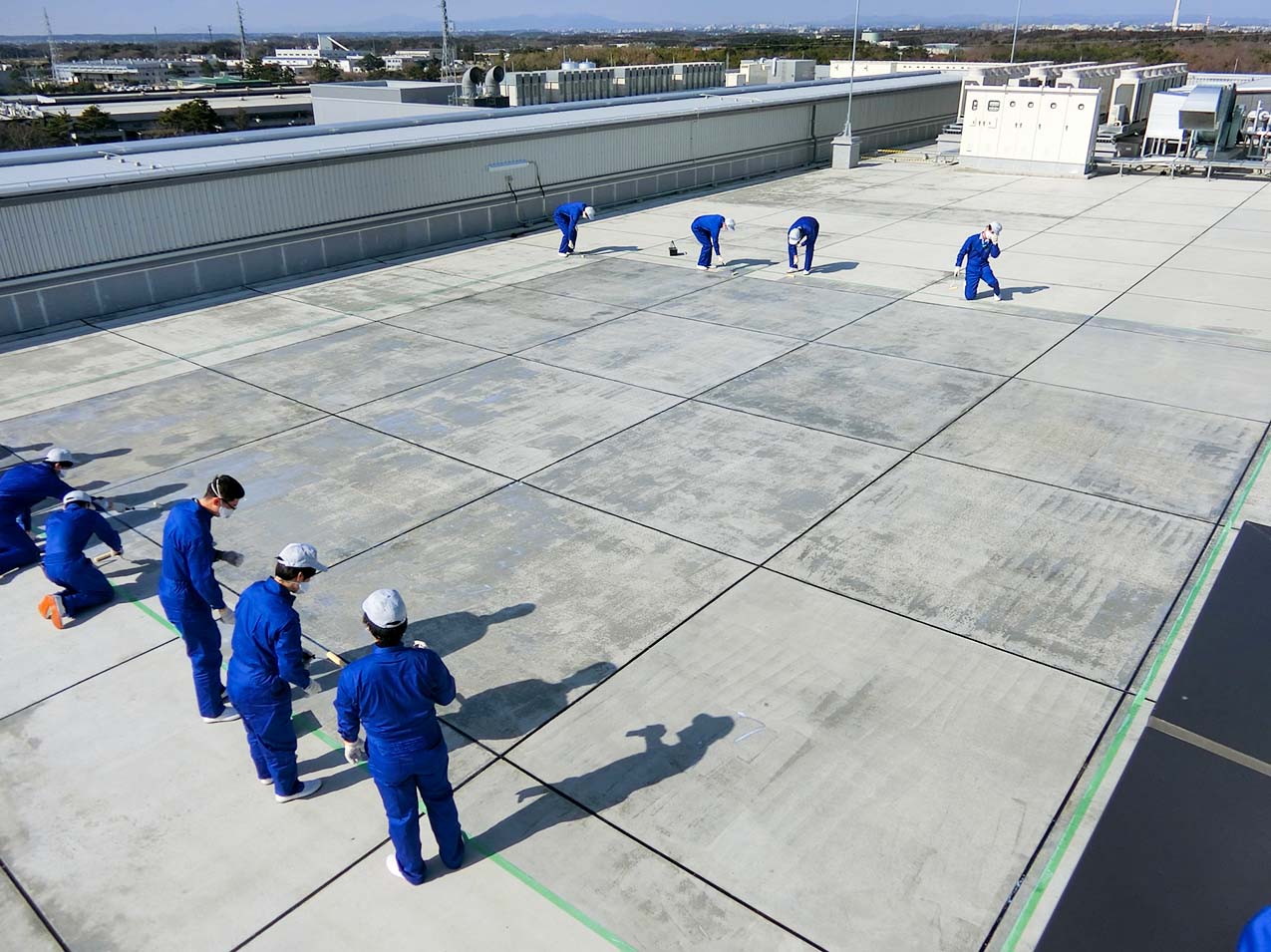

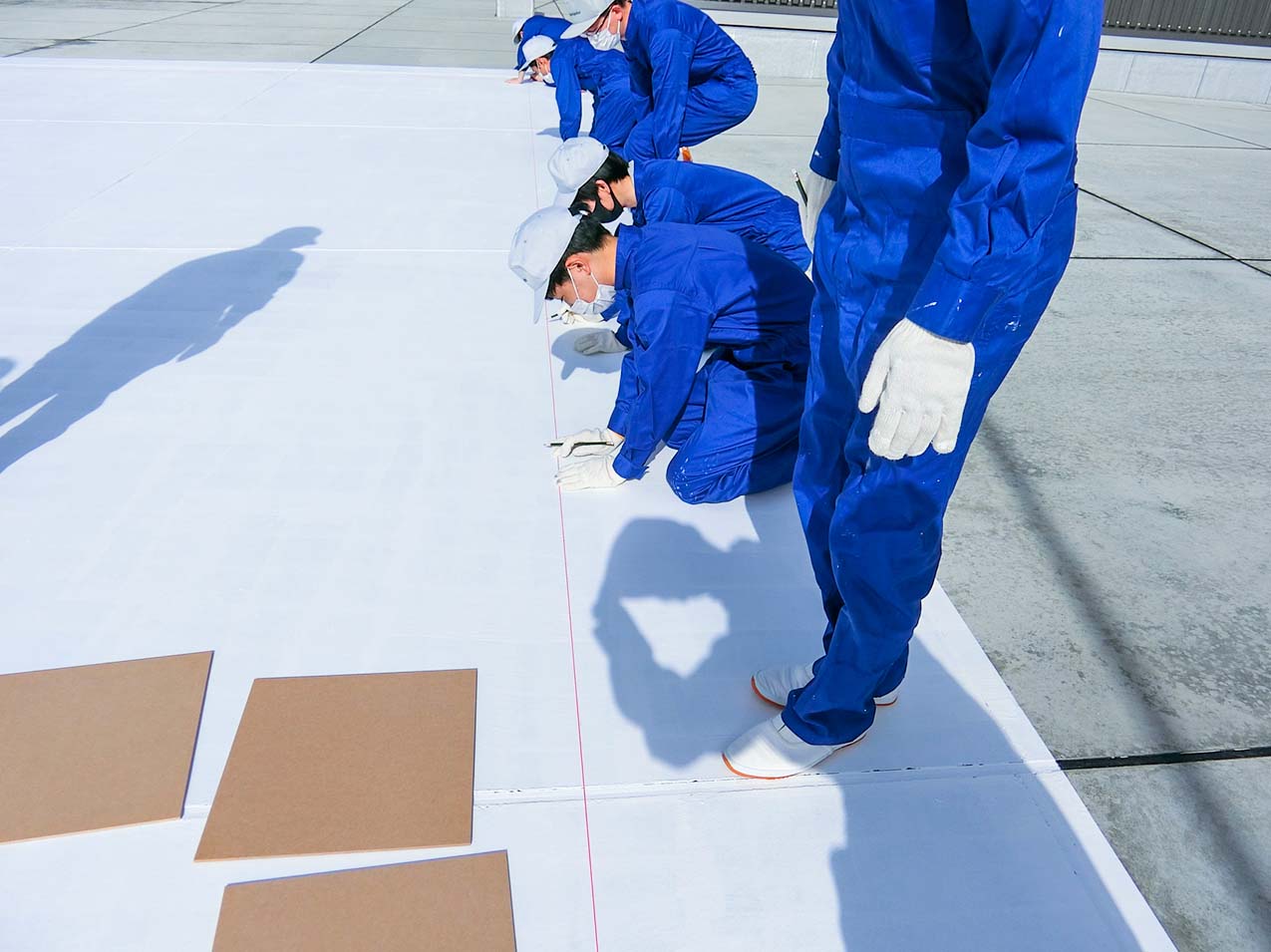

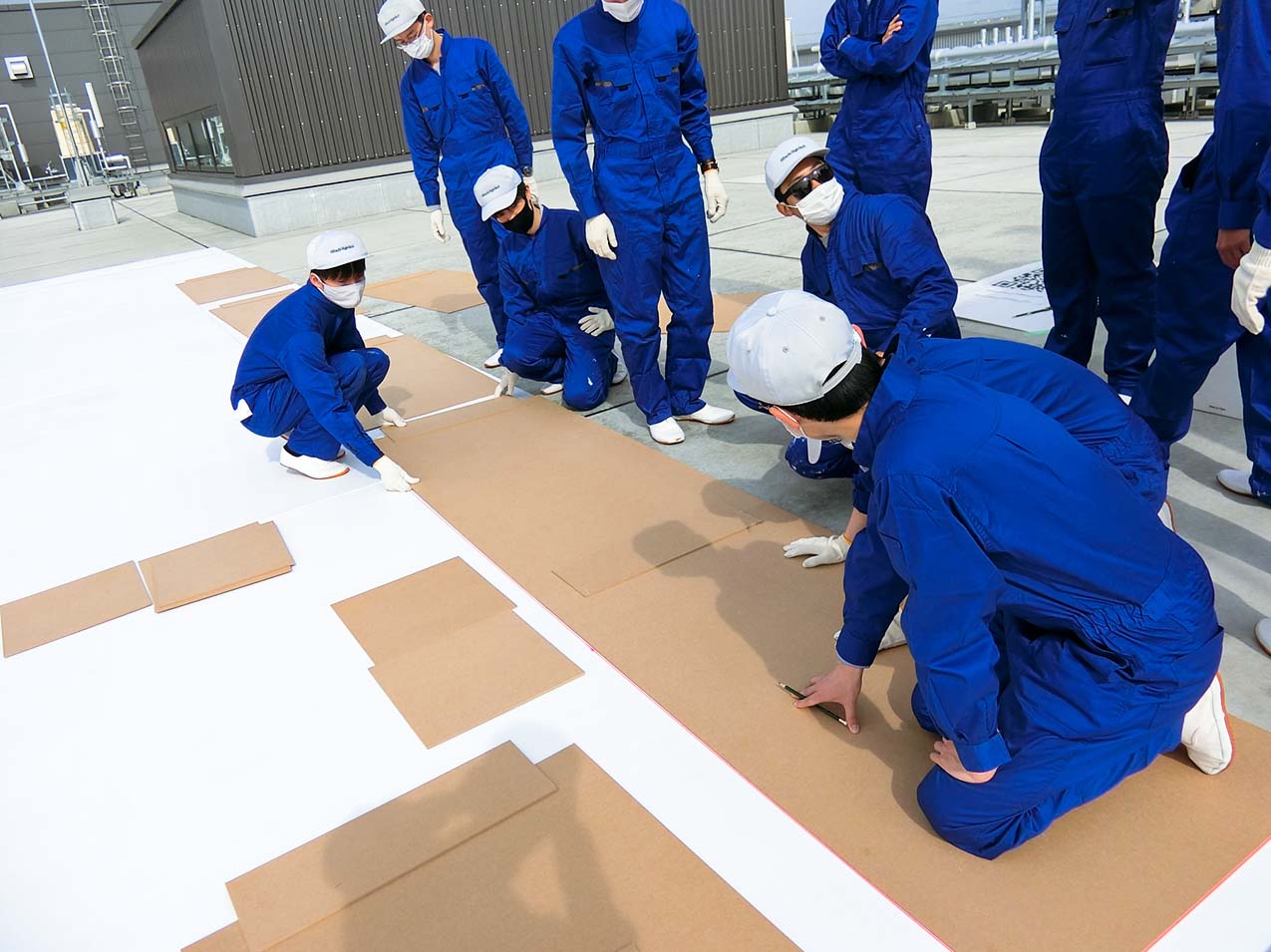

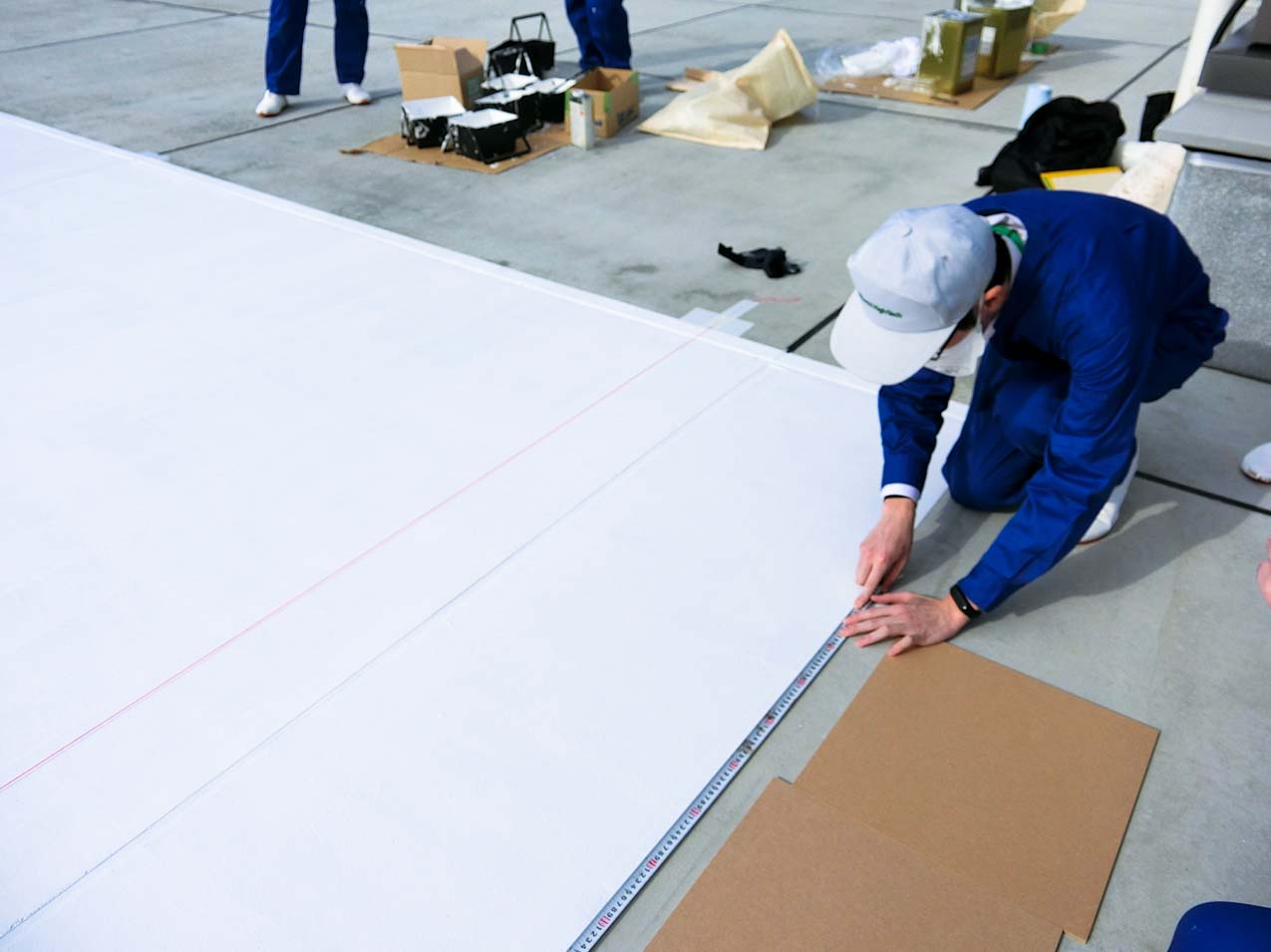

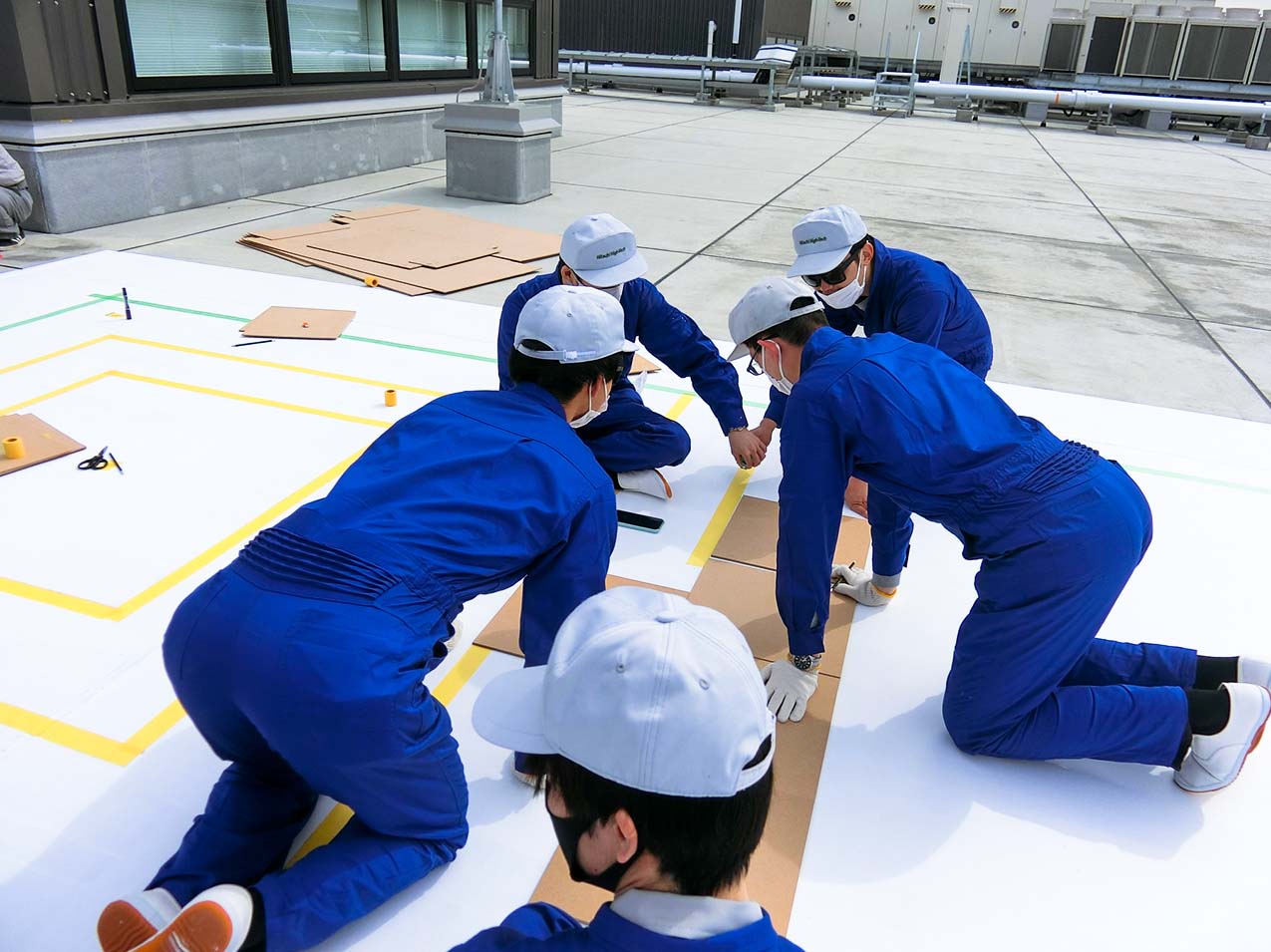

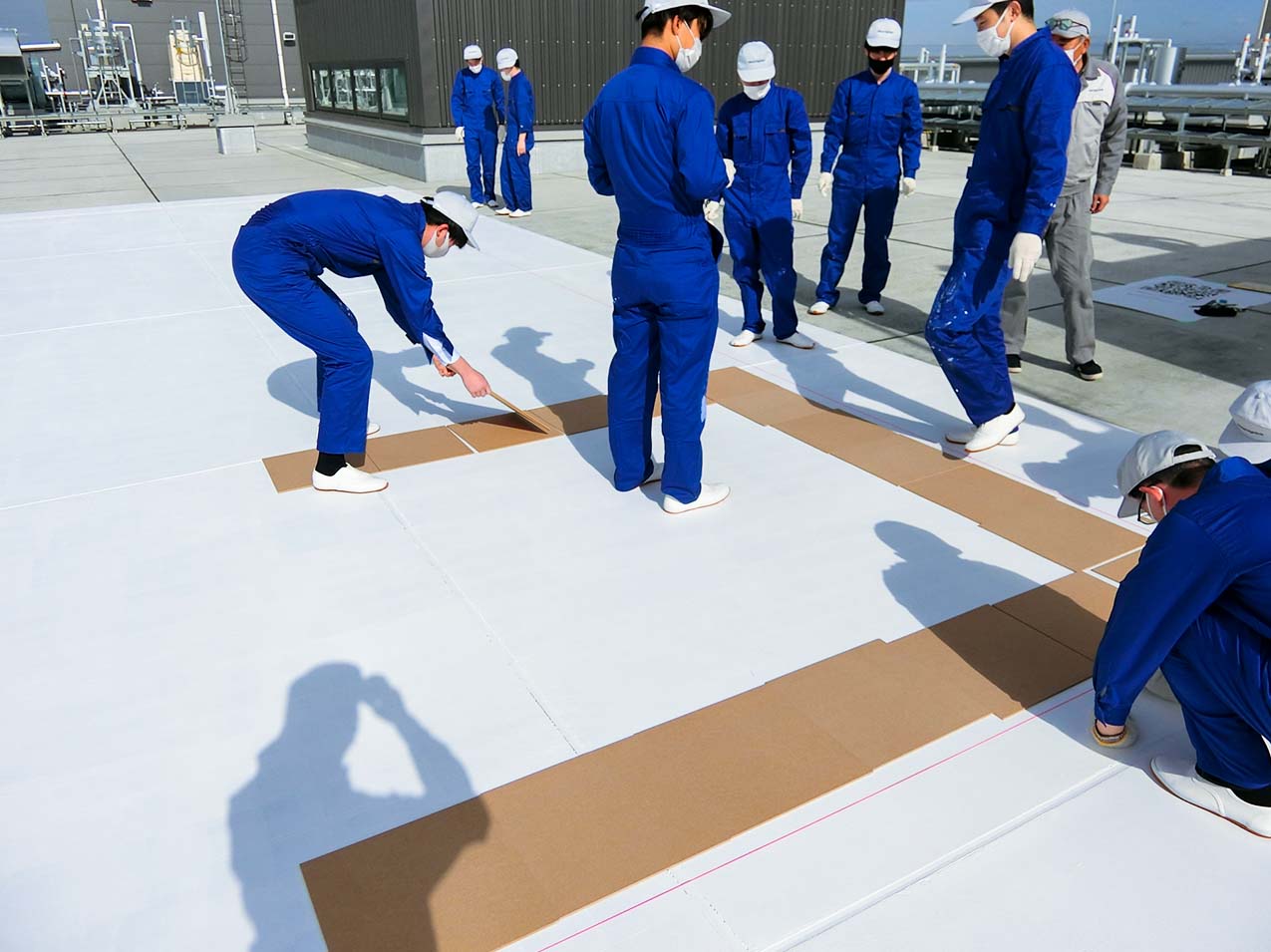

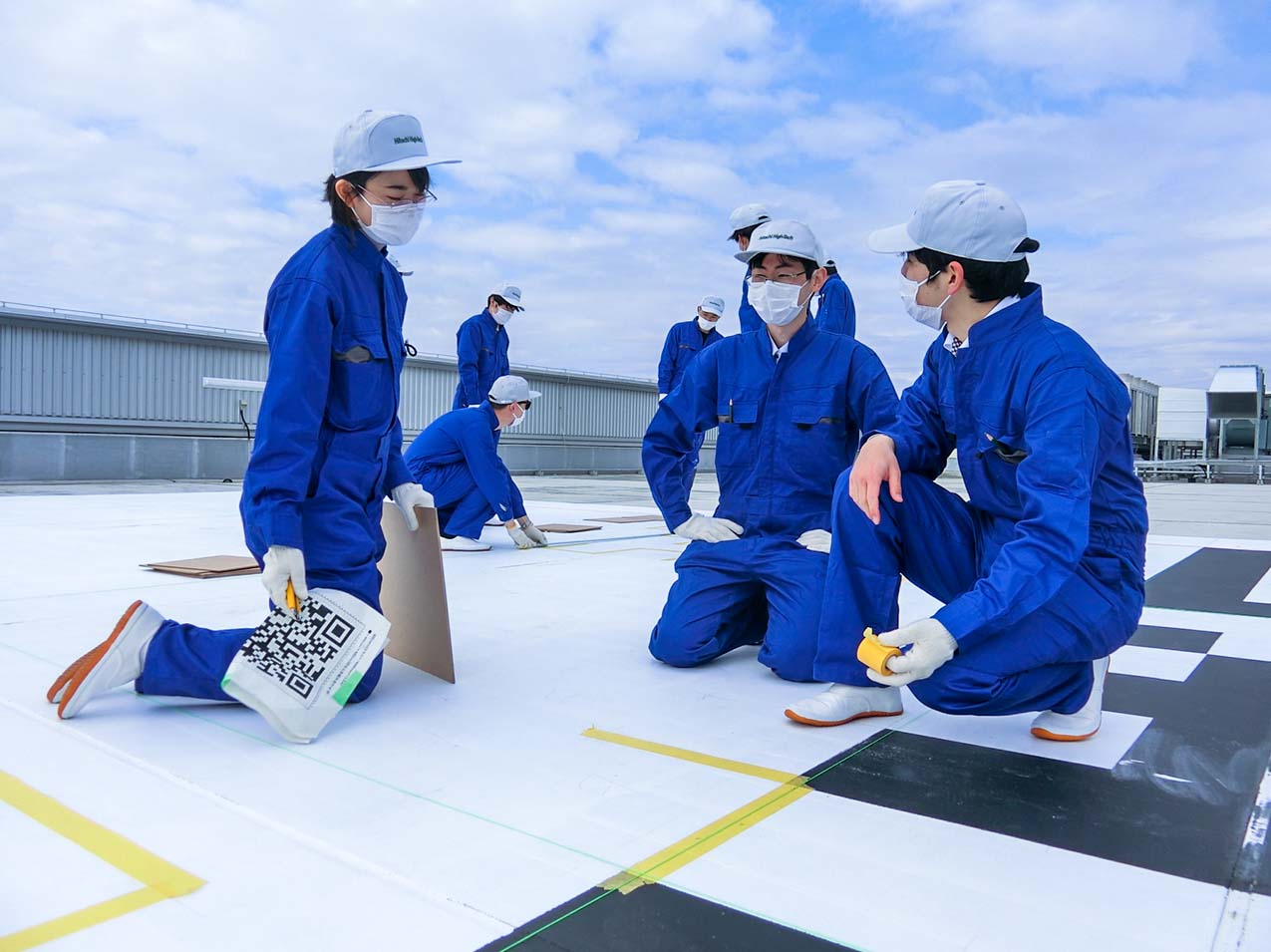

QRコードを描く正方形のエリアを決めます。1セルと同じサイズの板を周りに並べて、糸を張って印付けしました。

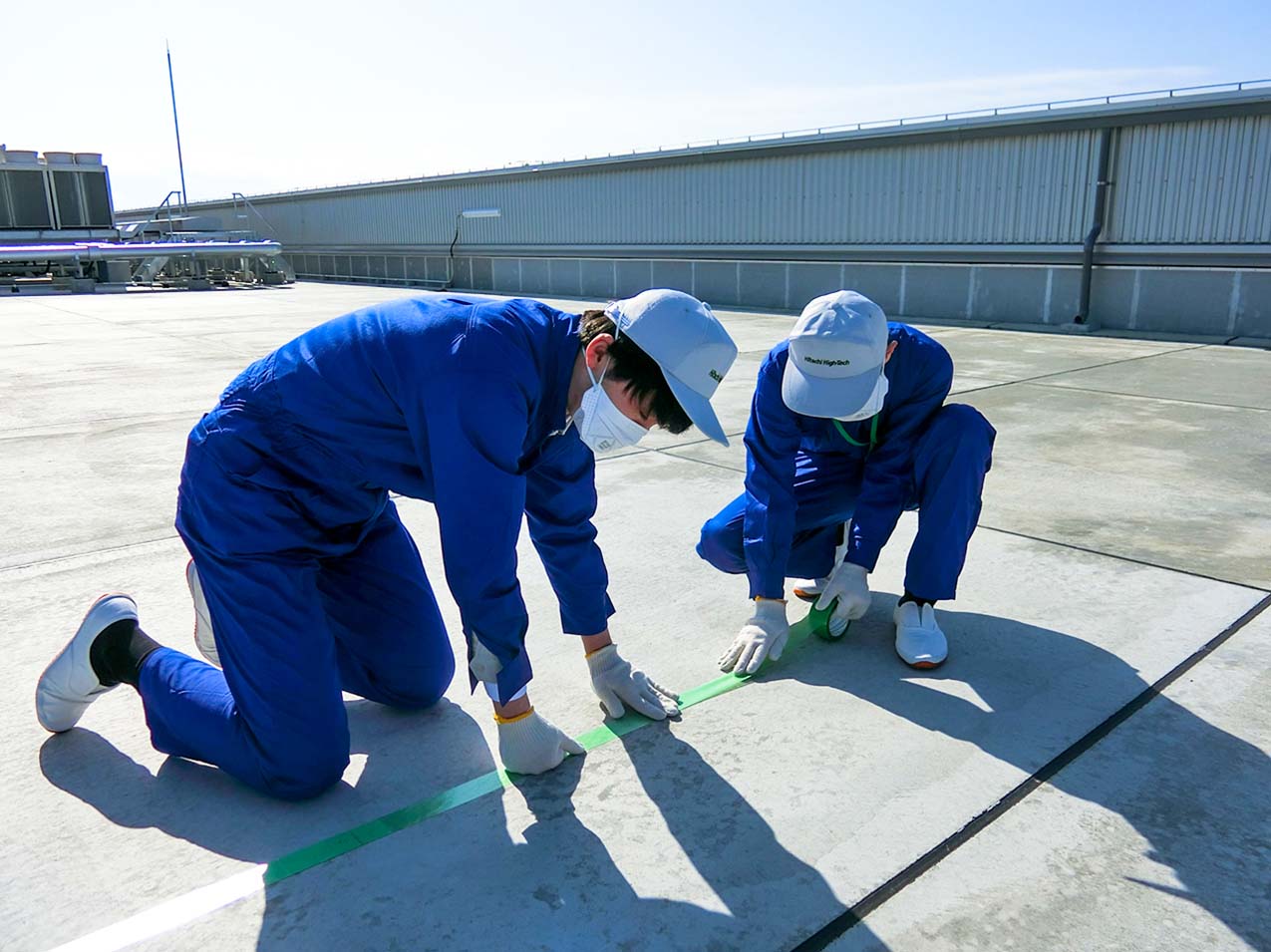

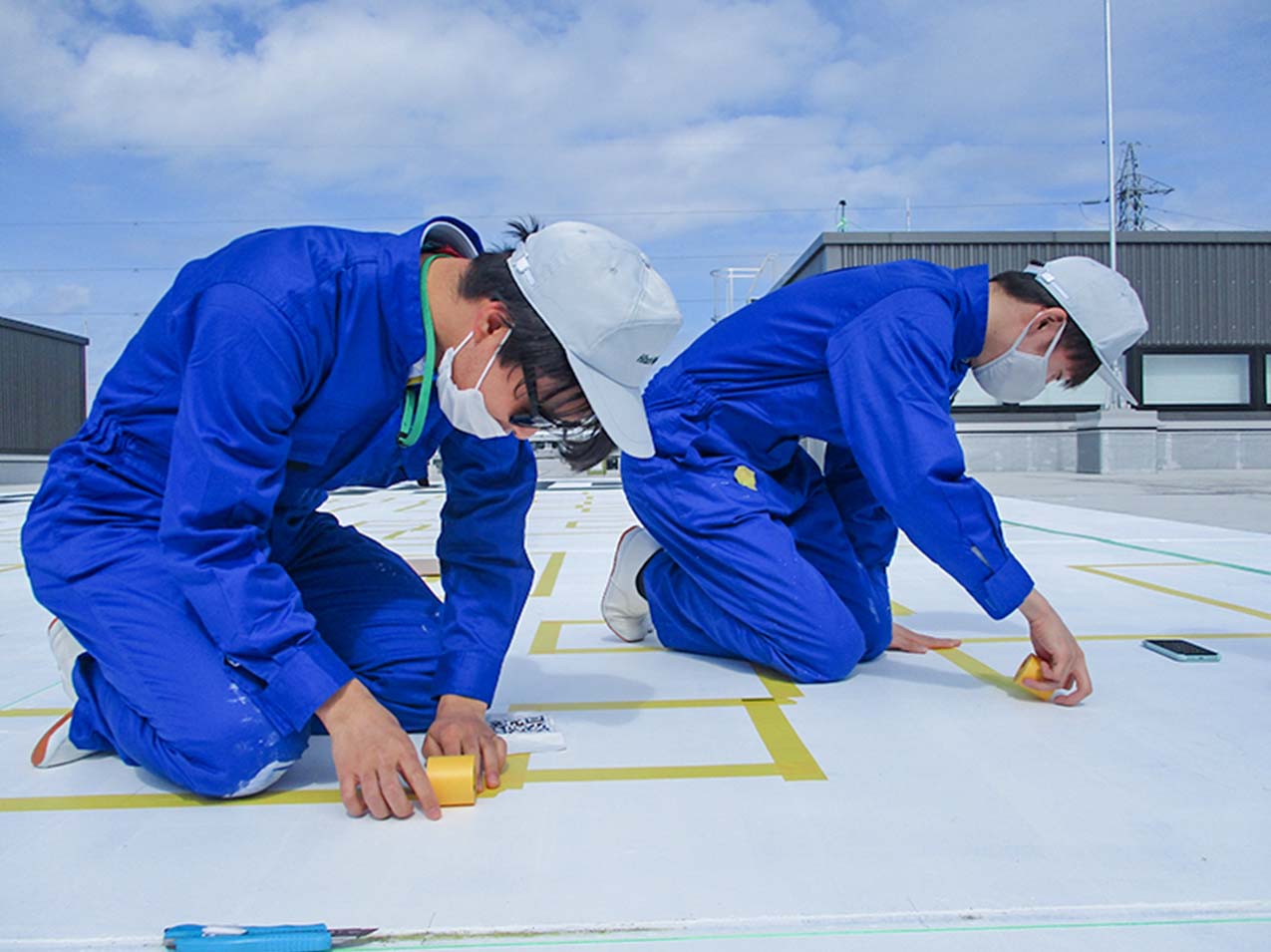

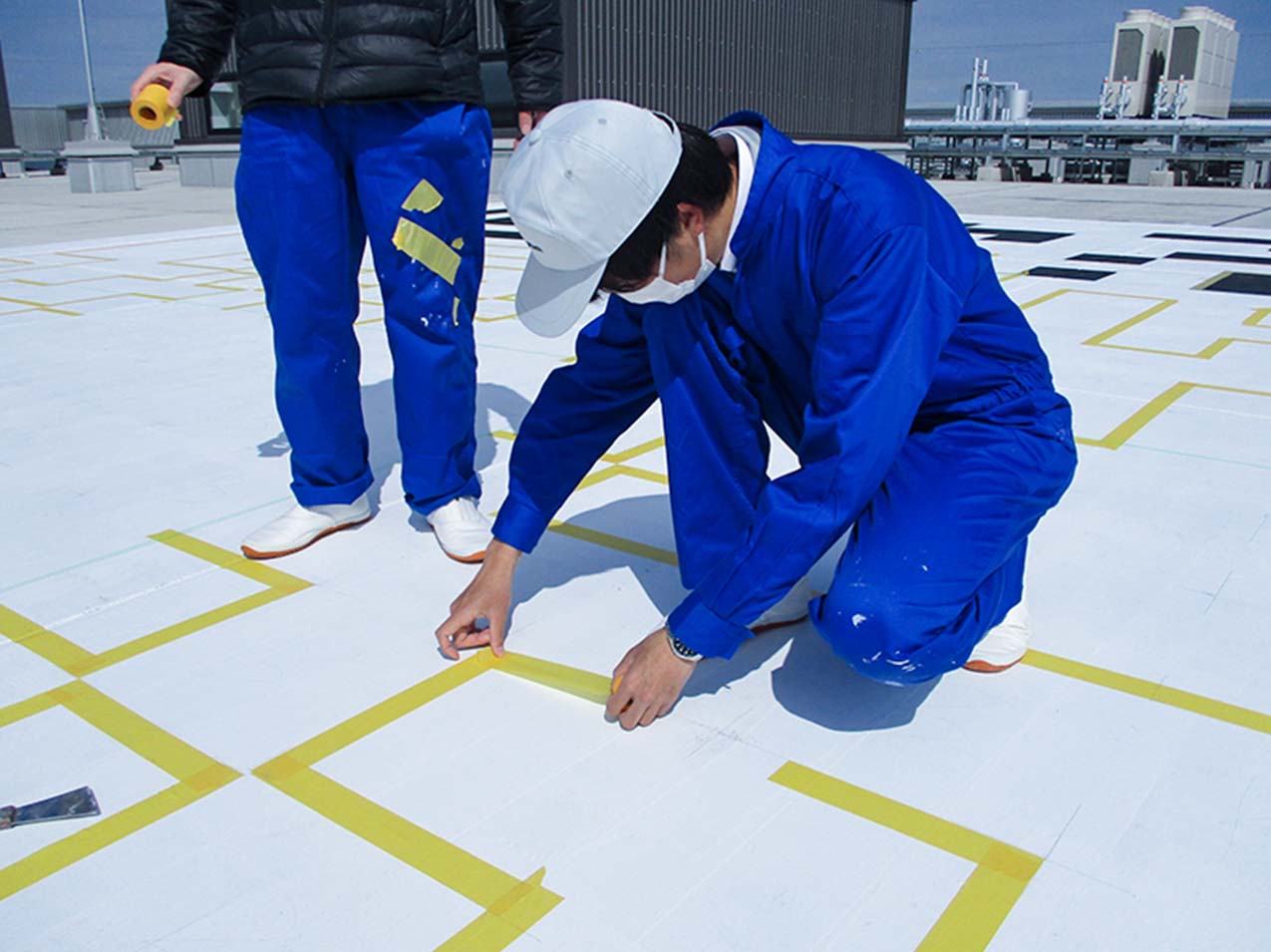

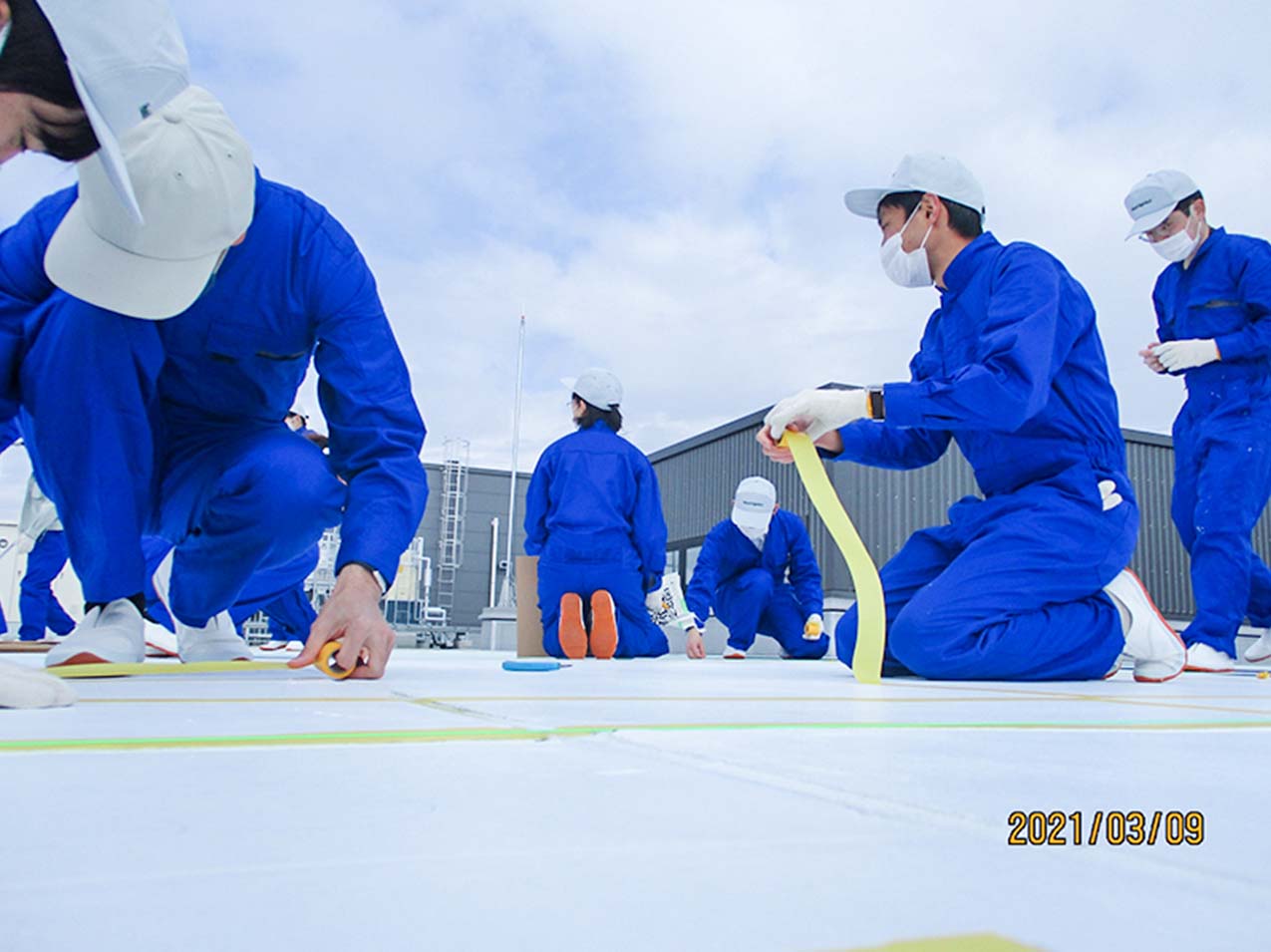

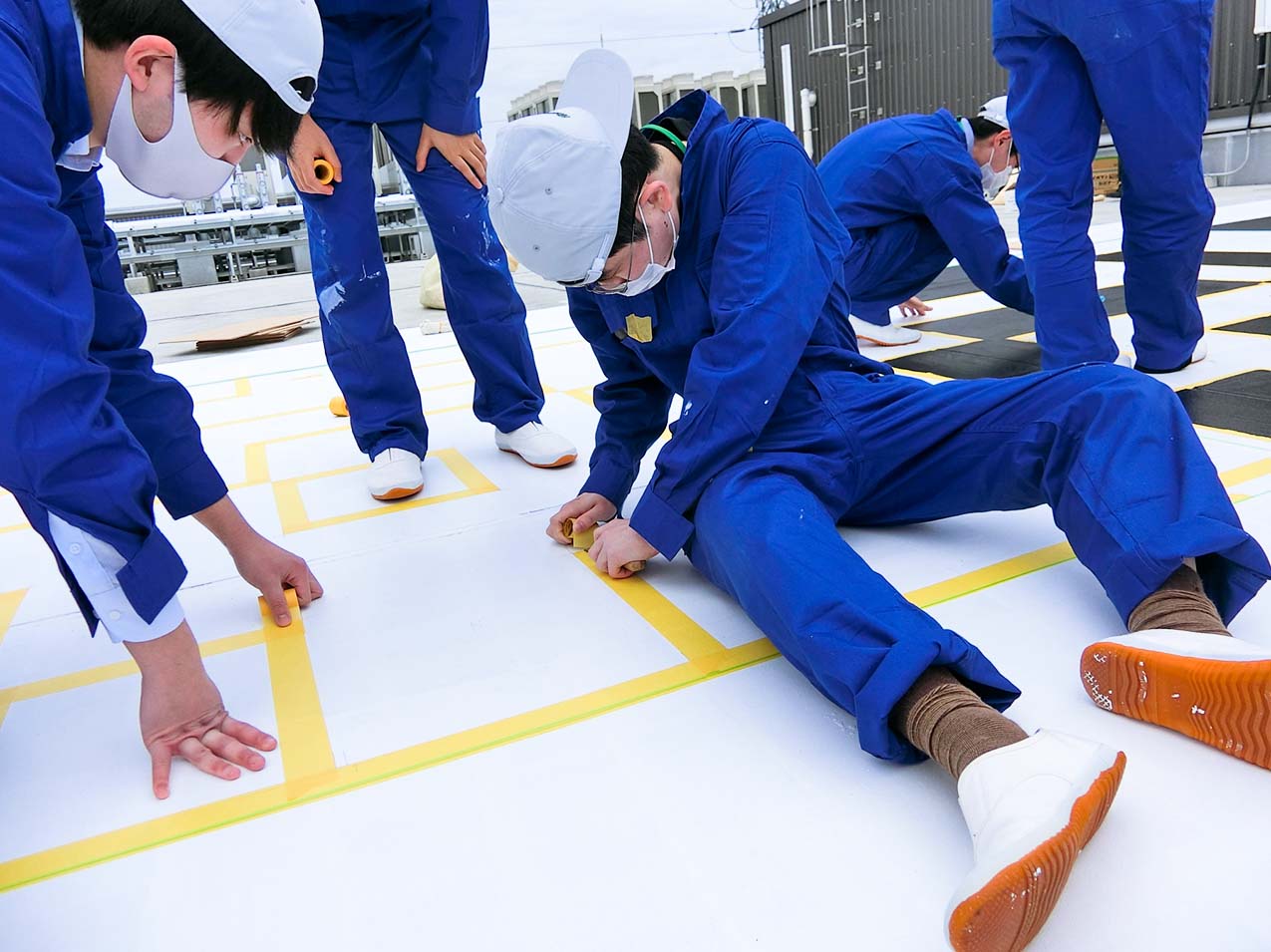

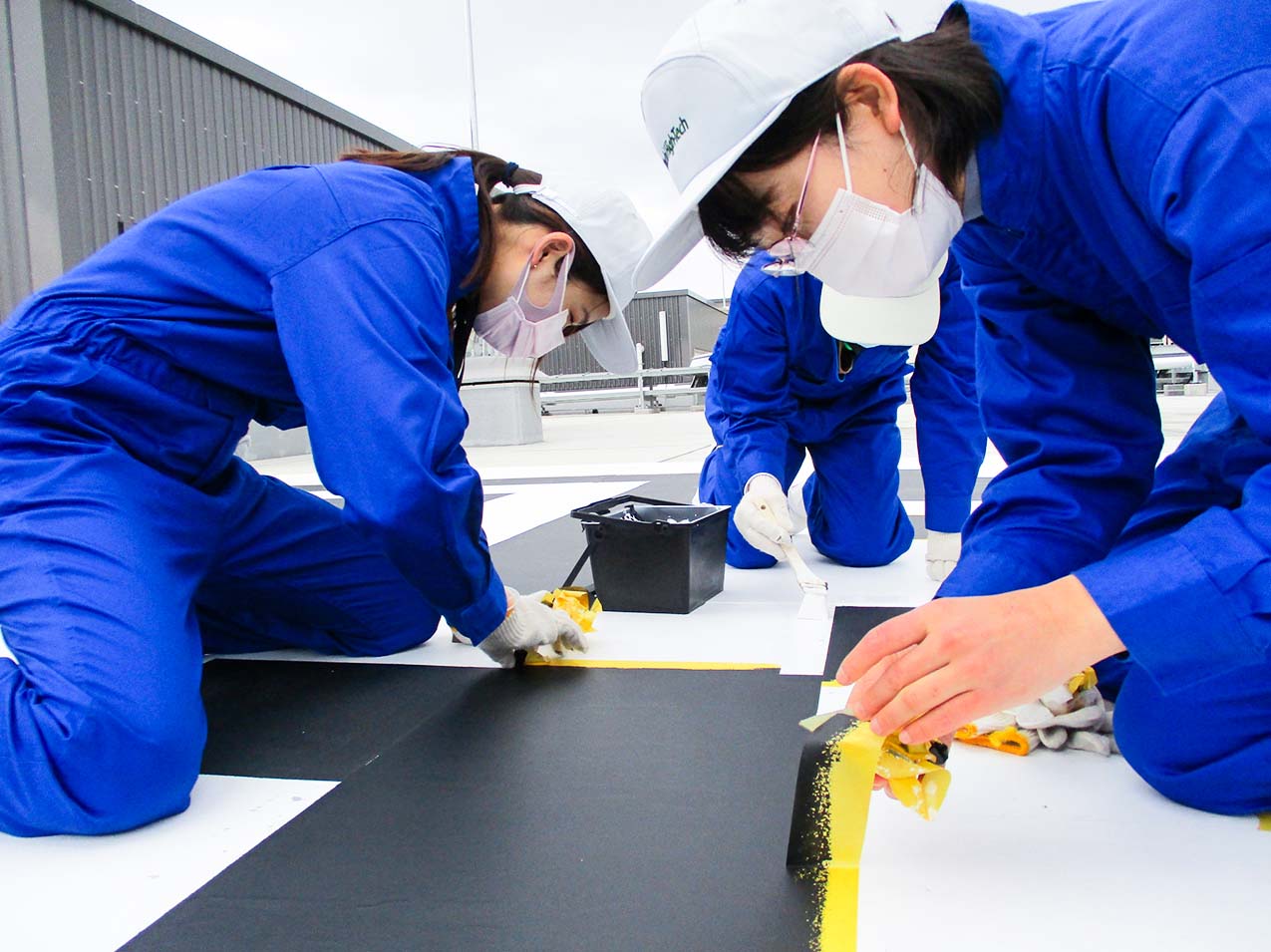

この糸を目印に描画エリアをマスキングしました。しかし、この方法ではマスキングにより正確な正方形を描けないことがわかりました。

【原因】

板が必ずしも同じ形ではない。

敷き詰める際にわずかにズレや隙間がある。

屋上の熱によって板が反ってくる。

この課題を解決しなければ、QRコードが歪んで読めないリスクがあります。
