X선 이물해석장치

EA8000A

EA8000A

X선을 활용한 세계 최고 수준의 이물검사기능으로 리튬이온 이차전지의 이물을 높은 스루풋으로 검출, 해석

리튬이온 이차전지의 이물 혼입은 전지의 성능, 안전성 및 수율 저하에 직결됩니다. 히타치하이테크의 X선 이물해석장치 EA8000A는 리튬이온 이차전지의 불량을 일으킬 수 있는 20 µm급의 미세한 금속 이물질을 고속으로 검출하고 원소 동정을 실행하는 검사장치입니다. 검사조건을 선택한 후 측정을 시작하면 X선 투과화상의 촬영부터 금속 이물의 검출, 원소 동정까지 자동으로 실행할 수 있어 리튬이온 이차전지 제조현장의 고장 해석·검사에 크게 공헌합니다.

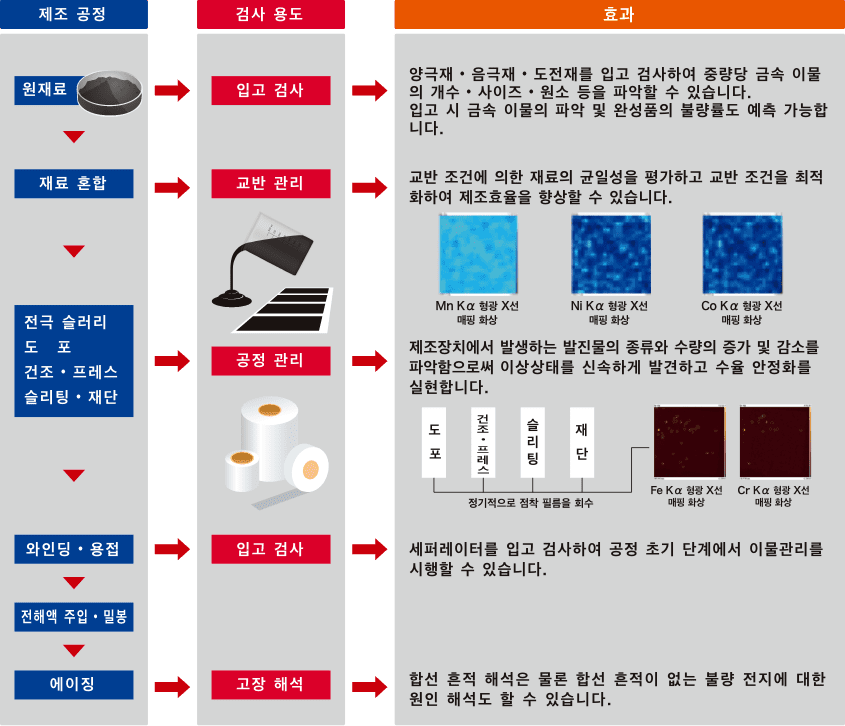

리튬이온 이차전지 제조 프로세스에 EA8000A를 적용한 사례

리튬이온 이차전지 제조 프로세스에 EA8000A를 적용한 사례

EA8000A를 리튬이온 이차전지에 적용한 사례·입고 검사

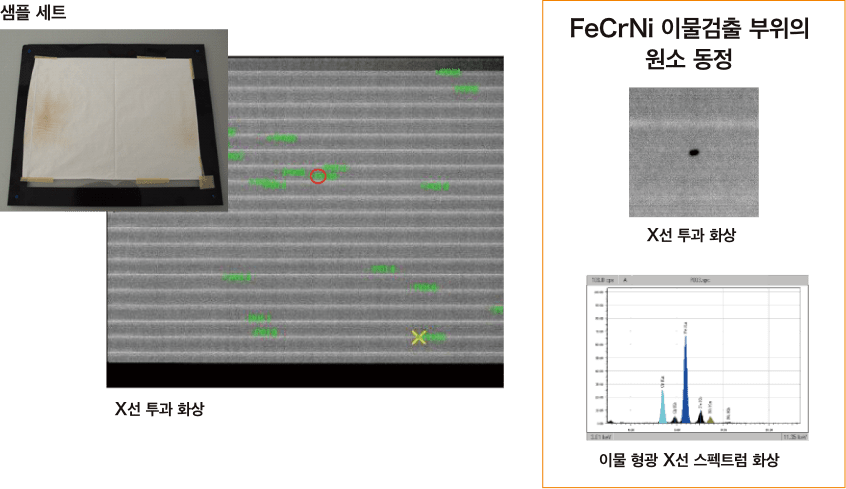

세퍼레이터의 금속 이물 검사

A4 크기에 상당하는 범위를 약 5분 만에 투과 X선 화상을 활용하여 이물검사를 완료할 수 있습니다.

세퍼레이터의 금속 이물 검사

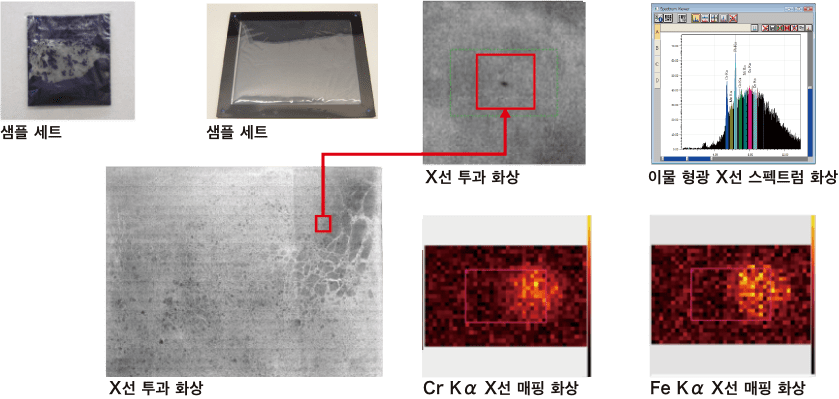

도전재(카본 블랙) 내의 금속 이물 검출

원자번호가 낮은 미세 분말 내의 금속 이물은 봉투에 적량을 넣어 얇게 펼친 후 검출할 수 있습니다.

도전재(카본 블랙) 내의 금속 이물 검출

음극(그래파이트) 내의 금속 이물 검출

원자번호가 낮은 미세 분말 내의 금속 이물은 봉투에 적량을 넣어 얇게 펼친 후 검출할 수 있습니다.

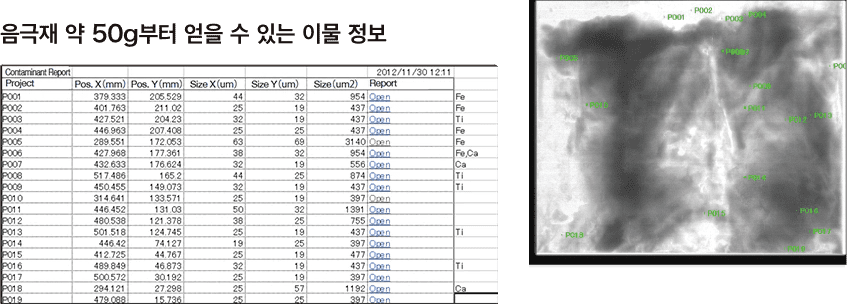

음극재 약 50g부터 얻을 수 있는 이물 정보

EA8000A를 리튬이온 이차전지에 적용한 사례·공정 관리

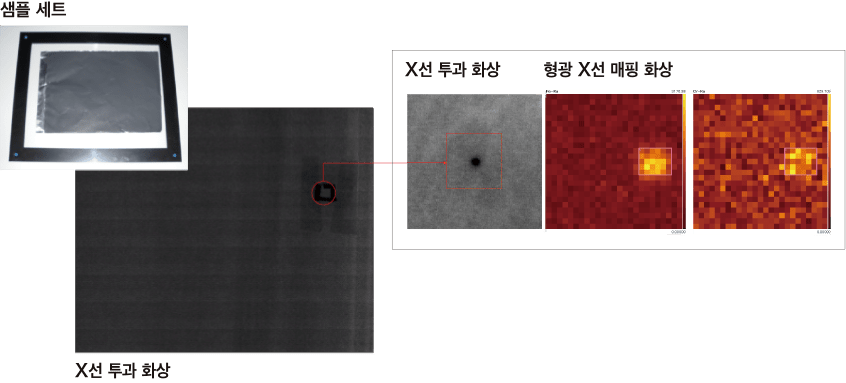

양극판의 금속 이물 검출

도포한 양극판 및 음극판을 측정할 수 있기 때문에 제조 공정 관리가 가능합니다.

양극판의 금속 이물 검출

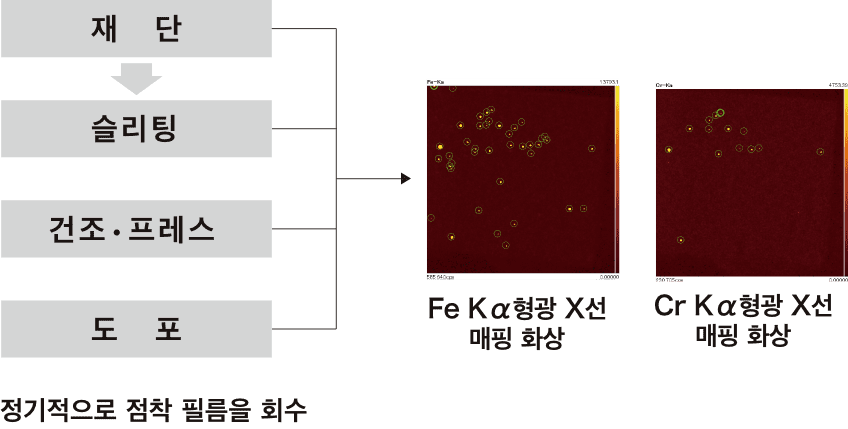

제조장치의 발진물 관리

설치한 테이프를 정기적으로 측정하여 제조장치에서 발생한 발진물의 증감, 발진물의 조성을 파악할 수 있어 장치 관리가 가능합니다.

제조장치의 발진물 관리

EA8000A를 리튬이온 이차전지에 적용한 사례・고장해석

금속 이물 혼입

육안으로 발견이 불가능했던 합선 흔적을 Fe이물로써 검출합니다. 세퍼레이터 제조 공정 시 금속 이물의 혼입 가능성이 있으며, 에이징에서 문제가 되지 않아도 충방전을 반복하는 과정에서 불량이 나올 가능성이 있습니다.

금속 이물 혼입
