전지의 생산성 향상·품질 확보는 제조장치부터 높은 신뢰도와 풍부한 실적을 보유한 히타치하이테크의 제조장치로 극판공정부터 조립공정까지 폭넓게 대응합니다.

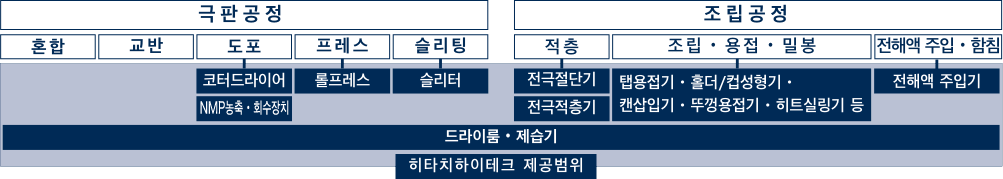

히타치하이테크는 30년 이상 이차전지 제조설비를 제공해온 풍부한 실적과 경험이 있습니다. 극판공정부터 조립공정까지 일률적인 제품 라인업을 갖추어 이차전지 제조의 고효율화, 고품질화를 실현할 수 있는 히타치만의 고품질 이차전지 제조 솔루션을 제안합니다.

아치리스 구조로 압도적인 콤팩트화 구현

코터드라이어

특장점

  • 콤팩트 건조로를 통한 저가·작업성 향상 실현
  • 열풍+IR 효과로 고효율 건조
  • 슬롯다이로 박막~후막 모두 도포 가능
  • 실린지식으로 액을 공급하여 액량 수100ml부터 도포 가능

고선압·고정밀도의 압축기술로 전극재의 고밀도화·전지성능의 균일화 실현

롤프레스 설비

특장점

  • 고기능 재료를 균일하게 압축·가공
  • 고선압·고정밀도의 연속압축가공
  • 고정밀도 가공롤
  • 롤 휨 보정기구
  • 재료특성에 맞춘 롤온도 설정기능
  • 정압프레스·정위프레스로 높은 재현성 실현
  • 슬리터·결점검사장치 일체형 제안도 가능

고정밀도·고속적층으로 생산성 향상·TCO 절감

전극적층기
(지그재그식·매엽식)

특장점

  • 고속·고정밀도 적층
  • 화상위치계측·보정기능에 의한 전극위치수정
  • 이물질·불순물의 부착·혼입 방지
  • 세퍼레이터의 외주연을 독립시켜 고스루풋 실현
  • 세로형 장치구조로 유지보수성 향상
  • 툴을 교환하여 다품종 대응
  • 전극절단기 일체형 제안도 가능

사양

  • 가동능력:0.8초/1층
    *부터
  • 실적 전극사이즈:〜A4사이즈
    *음극+세퍼레이터+양극+세퍼레이터=1층

풍부한 경험과 고속조립기술의 노하우·엔지니어링 실력으로 고객 니즈에 맞는 서비스를 제공합니다.

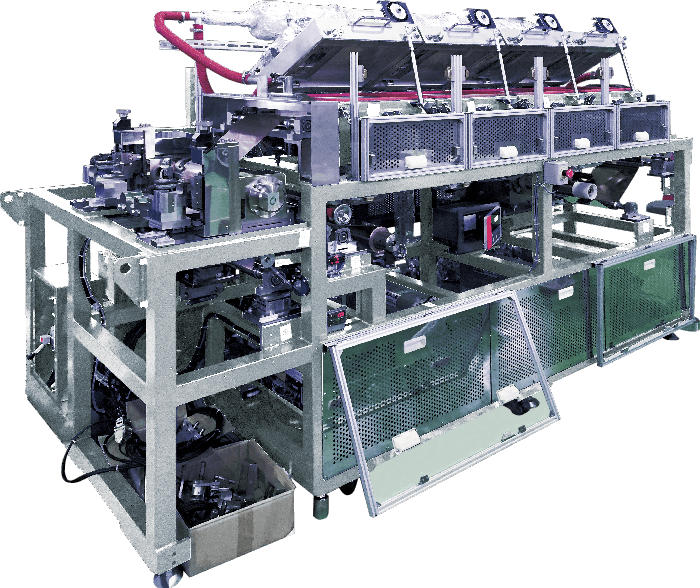

자동조립장치

실적

각형 리튬이온전지 조립기

  • 상부 덮개 조립장치
  • 집전판 용접장치
  • 절연필름 장착장치
  • 캔/소자 삽입장치
  • 캔/덮개 레이저 용접장치
  • 전해액 주입장치
  • 안전판 레이저 용접
  • 진공함침장치
  • 세정장치
  • 외장필름 부착장치

라미네이트형 리튬이온전지 조립기

  • 전극적층장치
  • 탭 용접장치
  • 라미네이트컵 형성장치
  • 히트실링장치
  • 전해액 주입장치
  • 디가스장치

선진 고효율·에너지 절약 드라이시스템

드라이룸・제습기

특장점

  • 고성능 제올라이트 로터를 이용한 초저로점(-90℃DP) 실현
  • 히트펌프 사이클을 통해 로터의 재생열원 에너지 절약
  • 양극재 성능향상에 필수 불가결한 CO2 제거(컨트롤) 가능
  • 인클로저식 드라이 부스로 양산라인의 드라이 에어 비용을 크게 절감
  • 고기밀 배관·건재 선정을 포함하여 고성능 드라이룸 설계대응

핵심기술(허니컴 로터)이 뒷받침하는 고성능·에너지 절약 드라이 로터 방식

NMP 농축・회수장치

실적

고성능 드라이 로터 방식

  • 고성능 제올라이트 허니컴 로터로 NMP를 고농도로 회수
  • 드라이 로터 방식으로 유럽 및 중국 등의 엄격한 배출규제에도 적용 가능

배열이용형 에너지 절약 시스템

  • 코터의 배열을 로터 재생에 이용
  • 현열교환기와 최신 에너지 절약형 로터로 코터의 급기승온 에너지 절감
  • 순환 플로우로 드라이 에어 생성 비용 절감
