X射线异物分析仪

EA8000A

EA8000A

强大的X射线异物检出能力,
高效检出、解析锂电池的异物。

对于锂电池中异物混入的管理直接影响到电池的性能、安全性以及良率的降低。日立高新的X射线异物分析仪EA8000A是可以快速检测出可能导致锂电池制造工序中问题的20 μm级微小金属异物并对其进行定性。选择检查条件后,开始测量,仪器会自动通过X射线检测出金属异物然后确定元素,是锂电池的制造现场故障解析及检查中不可或缺的存在。

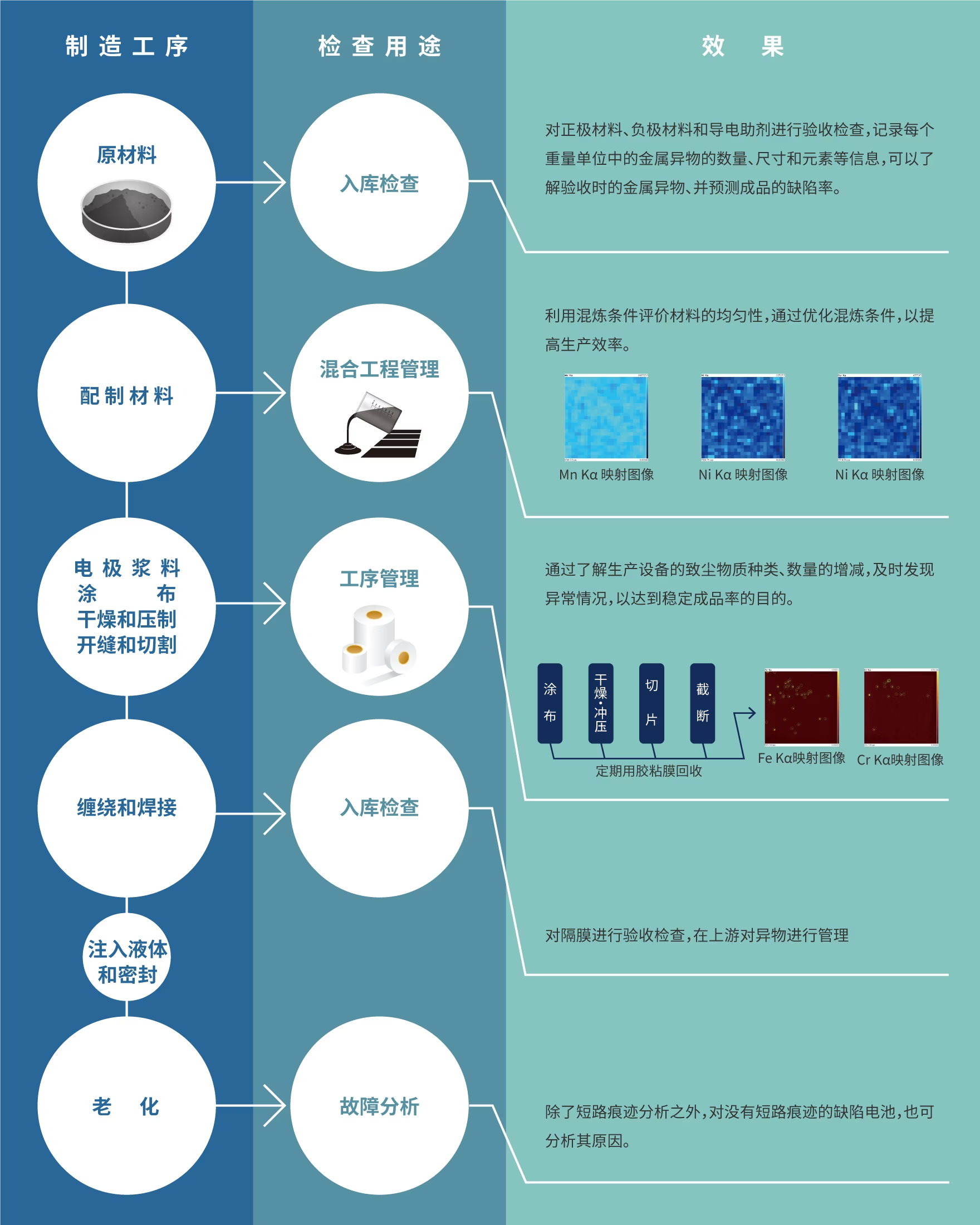

锂电池中的应用

リチウムイオン二次電池製造プロセスにおける、EA8000Aの応用例

EA8000A在锂电池的适用事例 • 验收

隔膜的金属异物检查

在相当于A4尺寸的范围内仅花费5分钟左右就可以完成X射线的异物检查。

セパレータの金属異物検査

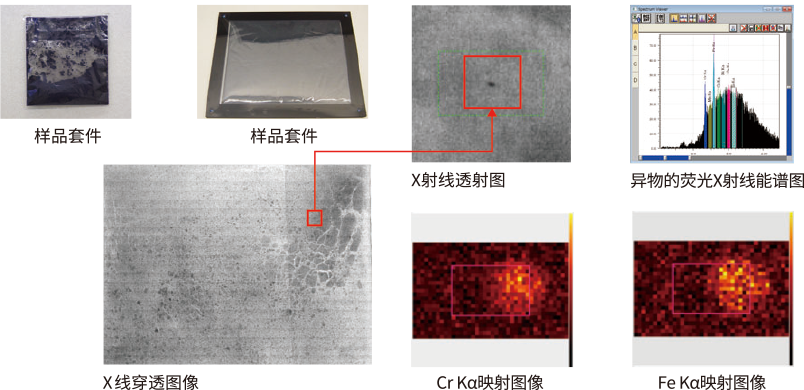

导电助剂(炭黑)中的金属异物检测

原子编号较小的粉末中的金属异物可以取适量于塑料袋中,然后轻轻延展的方法检测

導電助剤(カーボンブラック)中の金属異物検出

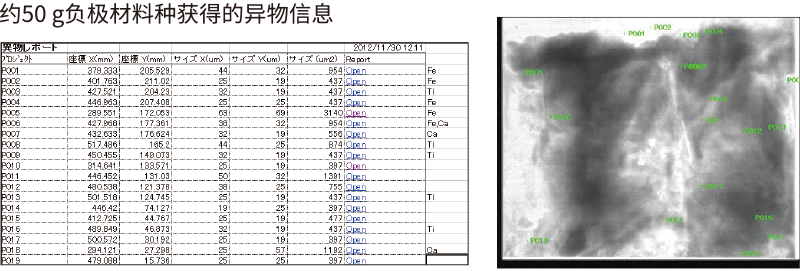

负极材料(石英)中的金属异物检测

原子编号较小的粉末中的金属异物可以取适量于塑料袋中,然后轻轻延展的方法检测

負極材約50gから得られた異物情報

EA8000A在锂电池的适用事例•工程管理

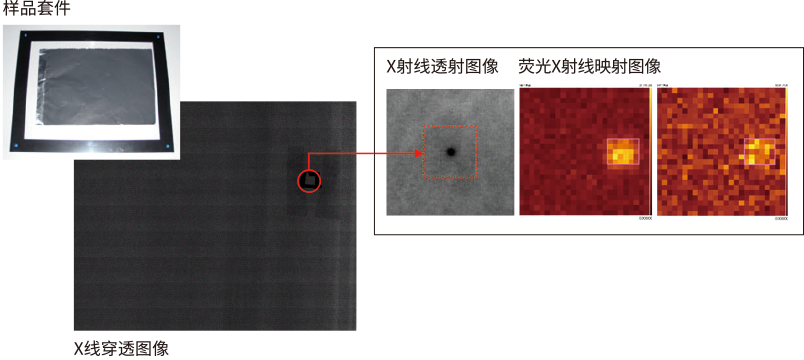

正极板中金属异物检测

因为可以测定涂布后的正极板或负极板,所以可以展开制造工程管理。

正極板の金属異物検出

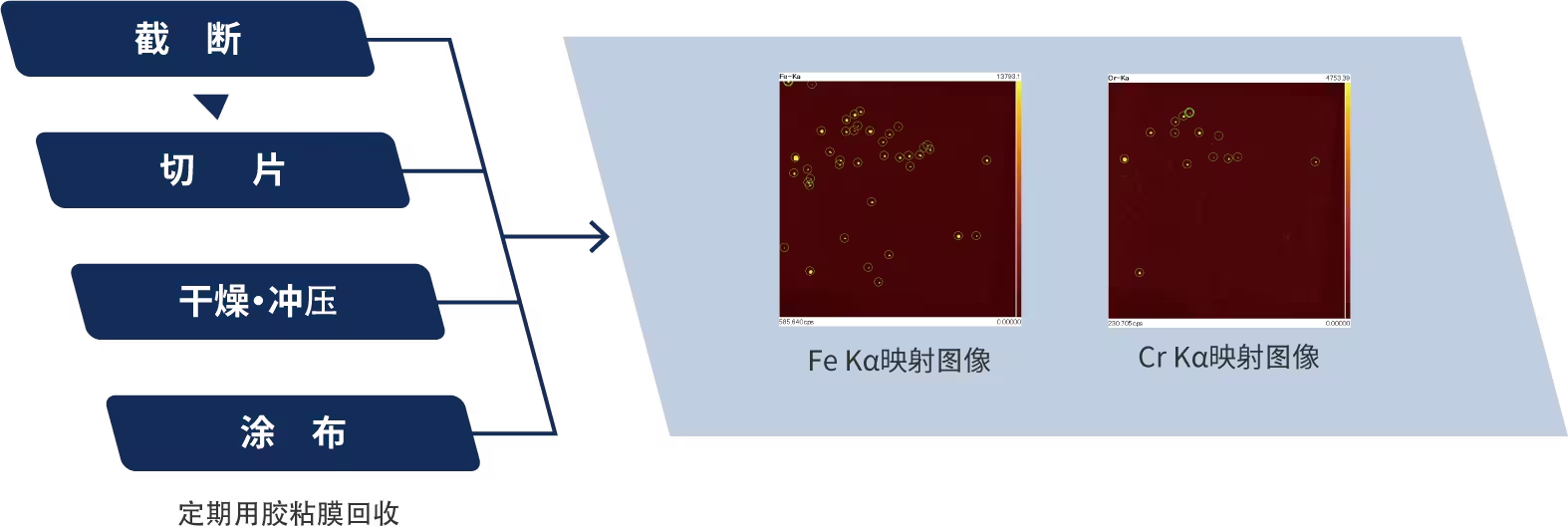

制造工序中的废弃物管理

通过定期测量粘性膜中收集到的致尘物,可以把握制造工序中致尘物种类、数量及其增减,以达到稳定成品率的目的。

製造装置からの発塵物管理

EA8000A在锂电池的适用事例•故障解析

金属异物的混入

在短路痕迹检查中无法通过目视发现Fe。在隔膜制造工程中存在金属异物混入的可能性,即使在老化过程中没发生异常,也有可能在反复充放电中形成不良。

金属異物の混入
