はんだ試料中の有害物質測定例
鉛フリーはんだ中の鉛(Pb)測定

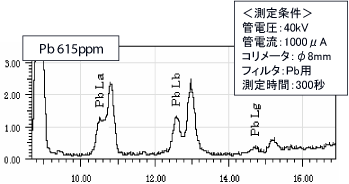

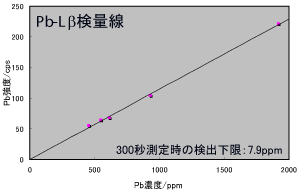

SEA1200VXによる鉛フリーはんだの測定事例を以下に示します。 鉛フリーはんだに最適な条件を検討し検量線を作成したところ、非常に良好な直線性が得られ、300秒測定時の検出下限は7.9ppmと非常に高感度な測定が可能です。
測定時間100秒における繰返し再現性
鉛フリーはんだの認証標準物質で繰返し再現性を検証したところ、測定時間100秒でCV%で1.9%と高い繰返し再現性が確認されました。
＜測定条件＞
| 管電圧 | 40kV |
|---|---|
| 管電流 | 1000µA |
| コリメータ | Φ8mm |
| フィルタ | Pb用 |
| 測定時間 | 100秒 |
＜測定試料＞
認証標準物質MBH 74X HA
| 平均値(ppm) | 590 |
|---|---|
| 測定回数 | 20回 |
| 標準偏差(ppm) | 11.3 |
| CV% | 1.9 |
| 認証値(ppm) | 615 |

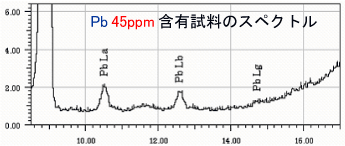

実試料への適用例
SEA1200VXによる鉛フリーはんだの測定事例です。 SEA1200VXにて測定した結果は、ICP発光分光分析装置（ICP-OES）と 良く一致した相関が得られています。
＜測定条件＞
| 管電圧 | 40kV |
|---|---|
| 管電流 | 1000µA |
| コリメータ | Φ8mm |
| フィルタ | Pb用 |
| 測定時間 | 300秒 |
＜ICP発光分光分析装置ICP-OESと蛍光X線分析装置（XRF）のデータ比較＞
| 試料 | ICP-OES | XRF |
|---|---|---|
| 1 | 310 | 310 |
| 2 | 308 | 299 |
| 3 | 42.1 | 45.0 |
| 4 | 113 | 120 |
（単位：ppm）
