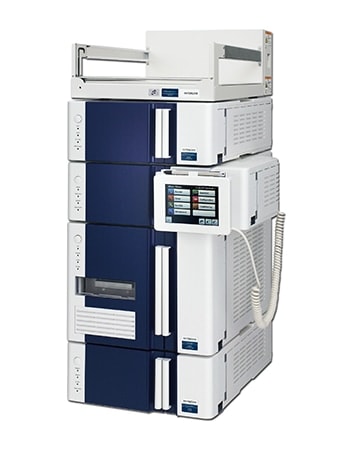

고속 액체 크로마토그래프 Chromaster®
지금까지도, 앞으로도 HPLC에 요구되는 것…
Chromaster*로 실현하였습니다.

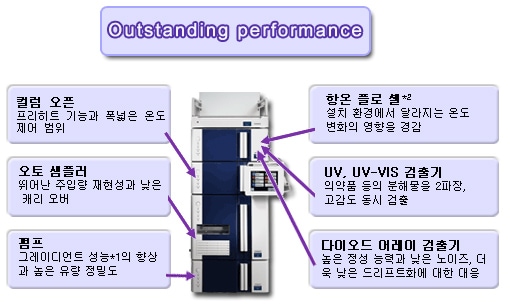

[Performance] 가장 범용성이 높은 HPLC를 표준화
새롭게 60MPa 시스템을 구비.
입경 2.0µm이하의 컬럼이나 코어셸 컬럼도 사용할 수 있게 된 시스템은 종전의 HPLC 분석뿐만 아니라 분리 성능 향상과 분석 시간 단축도 실현합니다.

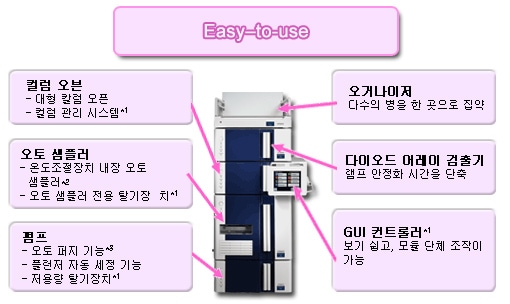

[Ease-of-use] 간단한 조작과 용이한 유지보수
GUI 컨트롤러에 의한 통괄 제어와 유지보수 시의 프런트 액세스 등, 분석 성능뿐 아니라 일상적인 조작성과 유지보수성을 추구한 시스템이 여러분의 분석을 서포트합니다.

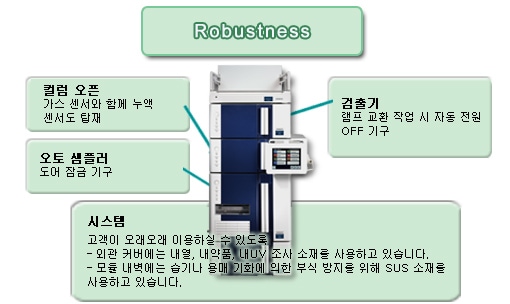

[Robustness] 기술로 뒷받침된 높은 신뢰성
히타치가 길러 온 기술을 가지고 높은 심사 기준을 통과한 고품질 시스템은 여러분의 분석 파트너로서 오래오래 함께하실 수 있습니다.
* Chromaster는 주식회사 히타치하이테크놀로지즈의 일본 및 기타 국가에서의 등록상표입니다.
특징
*1 그레이디언트 유닛은 옵션
*1 옵션
*2 자동 온도 조절장치 내장 타입과 없는 타입의 오토 샘플러가 있습니다
*3 오토 퍼지 밸브 내장 타입과 없는 타입의 펌프가 있습니다
기종・주요 사양
펌프
5110: 내압 40MPa / 5160: 내압 60MPa
| 항목 | 5110 | 5160 |
|---|---|---|
| 토출 유량 범위 | 0.001~9.999 mL/min | 0.001~5.000 mL/min |
| 최대 토출 압력 | 40 MPa(0.001~5.000 mL/min) 20 MPa(5.001~9.999 mL/min) |
60 MPa (0.001~2.500 mL/min) 30 MPa (2.501~5.000 mL/min) |
| 외형 규격 | 340(W)×440(D)×140(H) mm | |
| 혼합액 수* | 4액(최대) | |
* 저압 그레이디언트 유닛(옵션 사용 시)
오토 샘플러
5210: 내압 40MPa, 루프 방식 / 5260: 내압 60MPa, 루프 방식 /5280: 내압 60MPa, 다이렉트 인젝션 방식
폭넓은 애플리케이션에 대응하는 기종
| 항목 | 5260 | 5280 | |
|---|---|---|---|
| 주입 방식 | 다이렉트 인젝션 | 루프 인젝션 | |
| 내압 | 60MPa | 40MPa/60MPa | |
| 세정 기능 | 시린지에 의한 세정액 송액 |
세정 펌프 탑재 2액 세척 기능 |
|
| 랙 온도 조절 기능 (설정 가능 온도 범위) |
1~35°C 냉각만 |
1~45°C 냉각·가온에 대응 |
|
| 바이알 설치 개수 | 표준 | 1.5 mL×200 | 1.5 mL×120 |
| 옵션 | 4 mL×128 | 4 mL×72 | |
컬럼 오븐
5310: 가로형 / 6310: 세로형
프리컬럼 내장 300mm 분석 칼럼의 수납도 용이
| 항목 | 5310 | 6310 |
|---|---|---|
| 온도 설정 범위 | 1~85°C(1°C 간격) | 4~90°C(1°C 간격) |
| 온도 제어 범위 | [환경 온도-15°C]~[환경 온도+60°C] 동시에 온도 설정 범위 |
[환경 온도-15°C]~[환경 온도+75°C] 동시에 온도 설정 범위 |
| 수납 컬럼 | 300㎜x3개(최대) | |
| 탁상 3L폐액 탱크 내장 | 없음 | 있음 |
| 외형 규격 | 410(W)×440(D)×140(H) mm | 165(W)×515(D)×689(H) mm(다리 미포함) |
검출기
5410: UV/5420: UV-Vis/5430: DAD/5440: FL/5450: RI/5610: MSD
| 항목 | 5410 UV검출기 | 5420 UV-VIS 검출기 | 5430 다이오드 어레이 검출기 |
|---|---|---|---|
| 광학 방식 | 더블빔 비 측광 방식 | 싱글빔 측광 방식 | |
| 파장 범위 | 190~600 nm | 190~900 nm | 190~900 nm |
| 플로 셀 | 광로 길이 10 mm | ||
| 다파장 측정 기능 | 2 파장* | 스펙트럼 취득 | |
| 외형 규격 | 340(W)×440(D)×140(H) mm | ||
* 자세한 사항은 당사 영업부로 문의하시기 바랍니다
| 항목 | 5440 FL검출기 |
|---|---|
| 광원 | Xe 램프, Hg 램프(파장 체크용) |
| 파장 범위 | 여기 쪽: 200~850 nm, 형광 쪽: 250~900 nm (731 nm 이상은 광전자 증배관 교환) |
| 플로 셀 | 조사 용량 12 uL |
| 외형 규격 | 340(W)×440(D)×280(H) mm |
| 항목 | 5450 RI검출기 |
|---|---|
| 굴절률 범위 | 1~1.75 |
| 온도 조정 범위 | OFF, 30~50°C |
| 외형 규격 | 340(W) x 440(D) x 140(H) mm (단, 돌기부는 제외) |
| 항목 | 5610 질량 검출기 |
|---|---|
| 측정 질량 범위(m/z) | 20~1,000 |
| 이온원 | 일렉트로 스프레이 이온화(ESI) |
| 외형 규격 | 440(W)×610(D)×430(H) mm |
| N2 가스 사용량 | 최대 유량 3.4 L/min 압력 300±20 kPa |
오거나이저
| 항목 | 오거나이저 |
|---|---|
| 출력 | DC24V, 450 W 펌프 1대, 오토 샘플러 1대, 검출기 1대 (UV, UV-VIS, 다이오드 어레이, RI 검출기 중 1대) 인터페이스 컨트롤 보드 1대에 전원 공급 |
| 수납 병/설치 면적 | 1.0 L 병x6개와 500 mL 병x3개(최대) / 314(W)×280.8(D) mm |
| 외형 규격 | 340(W)×420(D)×200(H) mm |
관련 데이터
기본 성능의 향상

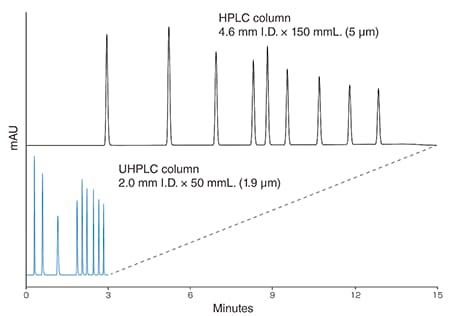

Chromaster 60MPa 시스템에 의한 분석 예
입경 2.0µm 이하의 칼럼이나 코어셸 칼럼의 사용도 가능하게 한 60MPa 시스템은 종전의 HPLC 분석뿐만 아니라 분리 성능 향상과 분석 시간 단축도 실현합니다.
| 샘플 | 알킬페놀류 9가지 성분 |
|---|---|
| 칼럼 | LaChrom II C18 (5 µm) 4.6 mm I.D.×150 mm L. LaChromUltra II C18(1.9 µm) 2.0mm I.D.×50 mm L. |
| 칼럼 온도 | 40°C |
| 이동상 | A 물 B 아세토니트릴 |
| 그레이디언트 모드 | High Frequency Mode |
| 검출 | 247 nm |
UHPLC 칼럼 사용 시에는 아래의 옵션을 사용하고 있습니다.
- 저확산 배관 킷
- 세미마이크로 믹서(200 µL)
- 세미마이크로 플로 셀

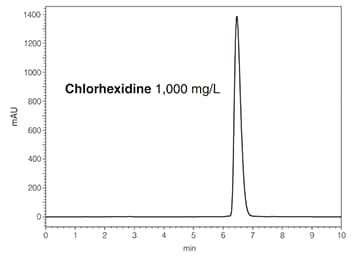

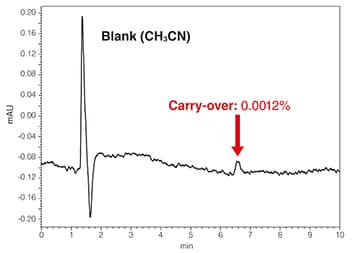

캐리 오버 측정 예
흡착성의 높은 클로르헥시딘을 사용한 경우에도 극히 낮은 캐리 오버를 실현하고 있습니다.
간단한 조작과 용이한 유지보수
편리성 향상의 예

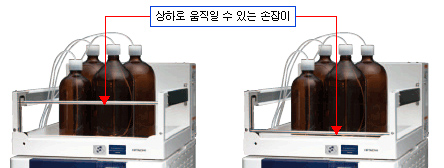

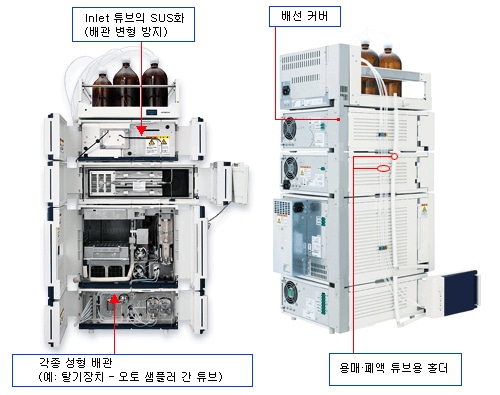

주요 옵션은 내장해서 장치의 시스템 높이를 줄임과 동시에 오거나이저의 전면에 있는 손잡이가 상하로 움직이는 구조이기 때문에 용매 병까지의 이동이 용이하게 되어 있습니다.
모듈 조작, 소모품, 정기 교환 부품의 교환도 전면에서 할 수 있습니다.
배관・배선의 수납에도 세심하게 연구함으로써 배관의 얽힘을 방지하고 용이한 교환을 실현합니다.

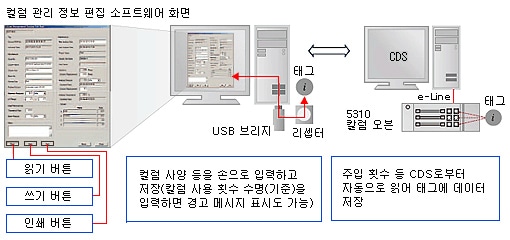

컬럼 관리 기능(옵션) 사용 예
컬럼 메이커에 관계없이 분석 컬럼 및 프리컬럼의 로그를 PC상에서 관리할 수 있습니다.
읽고 쓰기는 컬럼 오븐에 탑재한 커넥터 또는 PC의 USB 포토를 통해 이루어집니다.
태그는 반복 사용*이 가능합니다.
* 읽고 쓰기의 수명 기준은 10만 회
장치의 가동・정지의 자동화(옵션) 예
GUI에서 장치 가동・정지를 자동화
- Conditioning에서는 각 모듈의 설정 항목을 임의로 조합해서 분석 전 준비 운전(Wake up)과 분석 후 종료 운전(Sleep)의 프로그램 각각 10종류를 작성할 수 있습니다.
- Wake up프로그램의 종료 시간은 당일/익일/2일 후/3일 후의 임의의 시간을 지정할 수 있습니다.
- 또, Sleep 프로그램은 당일/익일의 지정 시간 또는 연속 분석 종료 후에 개시됩니다. 장치 가동을 자동화하면 분석 준비 시간을 단축할 수 있습니다.
The automation of system stand-by can reduce the amount of time required to make preparations for an analyses run.
