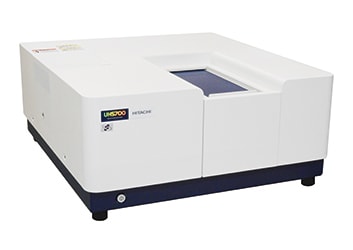

자외선 가시광선 근적외선 분광광도계 UH5700
자외선 가시광선 근적외선 분광광도계 UH5700은 고체·액체 시료에 대해서 자외선 파장 영역으로부터 근적외선 파장 영역까지 폭넓은 파장 범위를 측정할 수 있습니다.
또, 새로운 데이터 처리 소프트웨어를 통해 쾌적한 조작 환경을 구현하였습니다
특징
자외선 가시광선 근적외선 영역(190～3,300 nm)에 높은 측정 정밀도와 측정 처리량 향상을 동시에 달성했습니다.

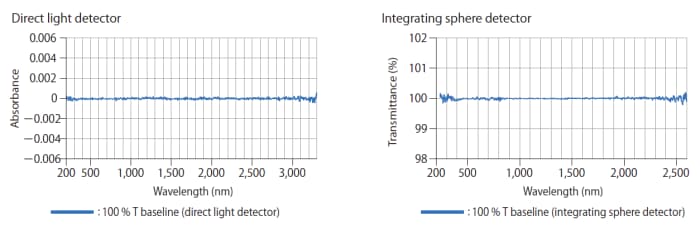

연속 가변 슬릿 채택
저 광량 측정 시는 자동으로 슬릿이 넓어지고, 고광량 측정 시는 슬릿이 좁아지는 연속 가변 슬릿을 근적외선 파장 영역에 탑재하여 폭넓은 측정 파장 범위(190~3300nm)에서 저 노이즈 측정이 가능합니다.
저미광
포토리소그래피(photolithography)기술을 이용한 새로 개발한 그레이팅을 탑재하고 있어 채르니 터너 마운트 싱글 모노크로매터방식의 밝은 분광기로 최고 수준의 저미광/고측광 범위를 실현했습니다*1.
*1 히타치하이테크사이언스 조사 일본 내 판매 기중(근적외선 파장 영역 대응, 싱글 모노크로매터 장비) 2019년 4월 현재

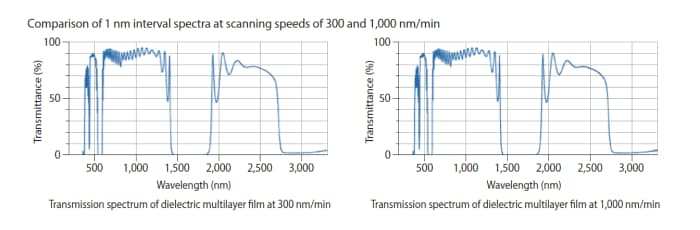

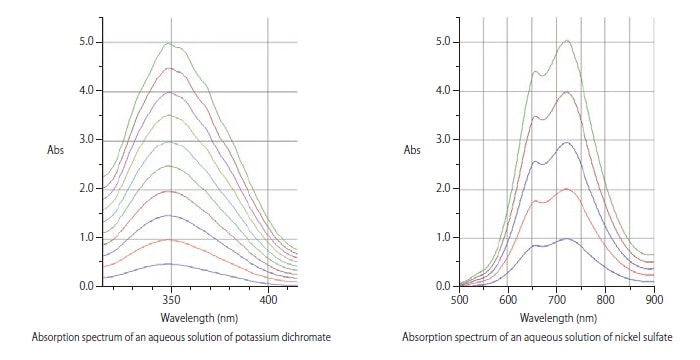

측정 처리량의 향상
파장 구동에 기어 드라이브 방식을 채택하여 자외선 가시광선 영역에서 기존 장비에 비해 약 0.3~5,000 nm/min의 고속 스캔을 실현했습니다. *2.1 nm의 데이터 간격으로 측정할 경우 1,000 nm/min으로 190~3,300 nm 범위의 측정이 약 4분이면 가능합니다.
*2 U-3900:1.5～2,400 nm/min、U-2900:10～3600 nm/min。

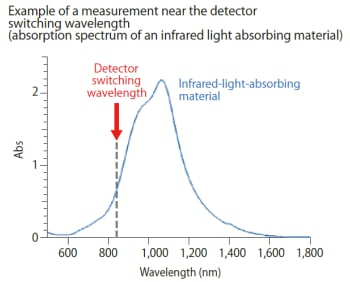

검출기 전환 단차 억제
일반적으로 자외선 가시광선 근적외선 분광광도계는 자외선 가시광선 영역과 근적외선 영역에서 다른 검출기를 사용하고 있습니다. 다른 검출기를 이용하고 있기 때문에, 검출기의 전환시에 측광치의 차이가 발생하는 일이 있습니다. UH5700은 원래 쌓아온 노하우나 신호처리 기술 등에 의해 검출기 전환 시의 단차를 최소한으로 억제하고 있습니다.
악세서리 호환성
시료실이 U-2900/U-3900 분광광도계와 공통된 디자인으로 설계되어 기존 악세서리를 사용할 수 있습니다*3. 측정 목적에 맞춰 다양한 악세서리 라인업을 제공합니다.
*3 일부 특정 악세서리는 제외(상세한 사항은 영업 담당자에게 문의 바랍니다.
옵션
다양한 측정 목적에 대응한 악세서리 라인업. 시료실은 U-2900/U-3900과 공동된 디자인으로 설계되어 기존 악세서리를 사용하실 수 있습니다.*4
*4 일부 악세서리는 제외 (상세한 사항은 영업 담당자에게 문의 바랍니다.)
액체 측정 용도

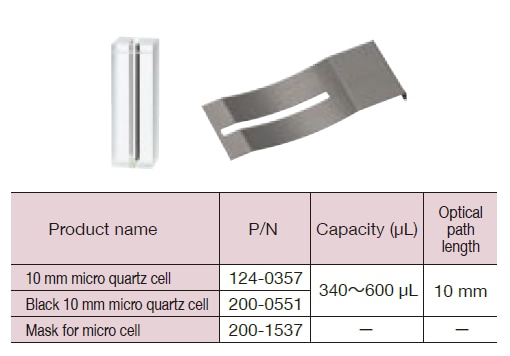

마이크로 셀 옵션
마이크로셀은 마이크로셀용 마스크(200-1537)를 조합하여 사용합니다. 340～600 µL정도의 소량 샘플 측정에 적합합니다.

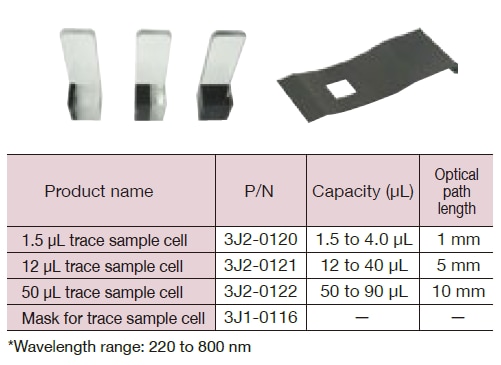

미량(Ultra-Micro) 시료 측정 옵션
미량(Ultra-Micro)셀은 울트라마이크로셀용 마스크(3J1-0115) (2개들이)를 조합하여 사용합니다. 1.5～90 µL정도의 미량의 샘플 측정에 적합합니다.

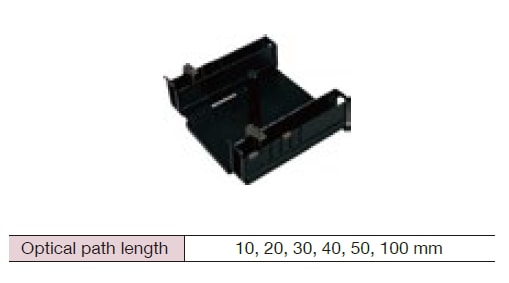

사각형 롱-패스 셀 홀더
사각형의 롱-패스 셀을 측정할 때 사용한다.
저농도 시료의 고감도로 측정할 수 있다

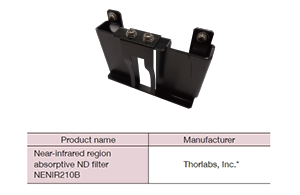

레퍼런스측 감광 필터 홀더
근적외선 영역의 측광영역을 확대하고 싶은 경우에 사용합니다. 근적외선 영역의 측광영역을 확대한 측정을 실시하기 위해서는 레퍼런스 측 감광 필터 홀더(2J3-0120) 외에 아래 표에 나타낸 THORLABS사의 근적외선 지역 흡수형 ND 필터 NENIR210B가 필요합니다

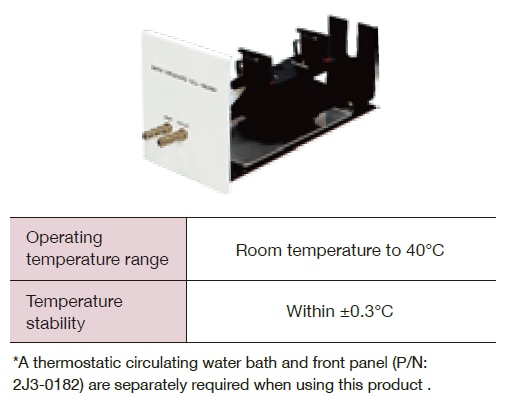

항온 셀 홀도
항온조의 물을 셀 홀더부로 순환시켜 셀부를 일정 온도로 유지합니다. (온도제어: R, S 같이)

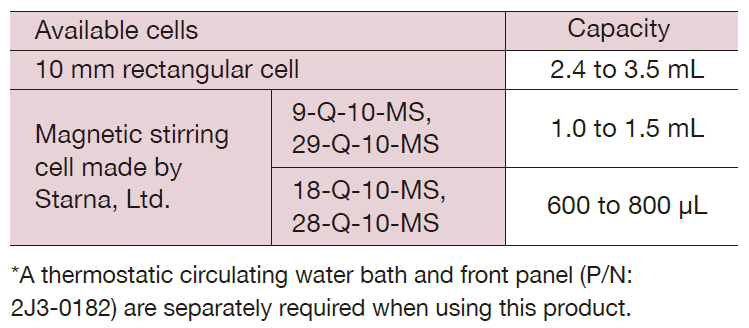

스터러 식 항온 셀 홀더
마그넷 스터러를 시료 용액에 넣어 교반이 가능하므로 온도 정밀도가 좋은 측정이 가능합니다.

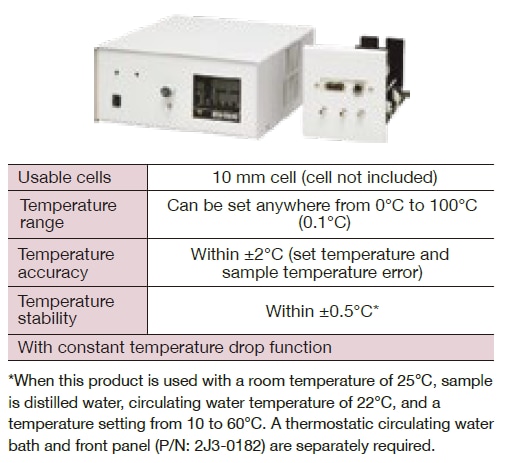

프로그램 제어 식 항온 셀 홀더
단백질이나 핵산의 융해를 측정할 때 시료온도와 연속적으로 변화시켰을 때의 흡광도 변화를 측정할 수 있습니다. 전자 냉열식이므로 급열, 급랭 가능합니다. 등온 간격으로 승온 강온이 가능하며, 스터러를 사용하여 셀 내 온도를 균일하게 할 수 있습니다. (온도제어: R, S 같이)
오토 시퍼
컴퓨터 제어 샘플 시퍼입니다. 시료의 회수 등의 기능이 포함되어 있습니다. 오토샘플러를 연결하면 자동화를 통해 노동력을 절감할 수 있습니다.

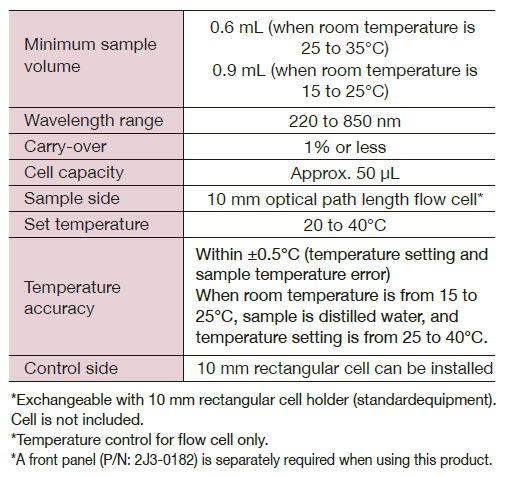

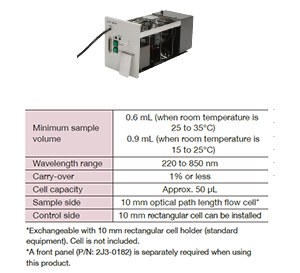

전자 냉각 오토 시퍼
플로 셀부가 일정 온도로 정확한 제어를 할 수 있습니다

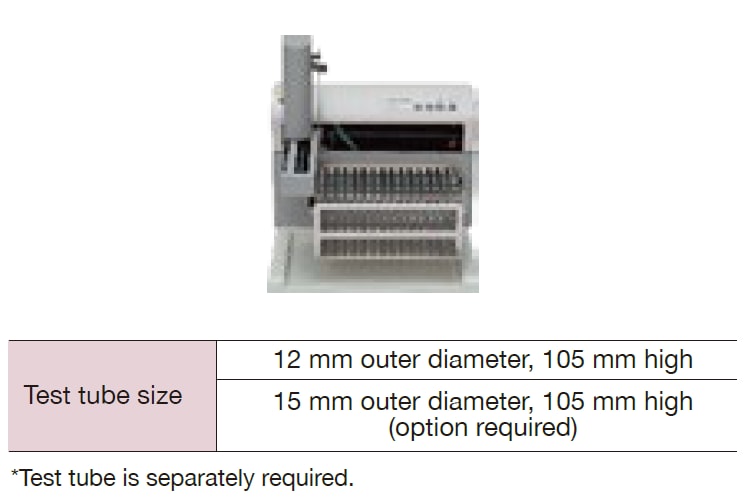

AS-1010 오토 샘플러
오토 시퍼 및 플로 인젝션 분석의 다검체 측정에 이용합니다. 흡인 니들이 XYZ의 3방향으로 이동합니다.
고체 측정 용도

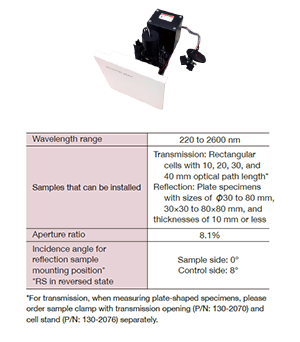

Φ60 적분구 부속장치(VIS/NIR 대응)
탁한 시료의 흡광 측정, 고체 시료 표면의 반사측정에 사용합니다.

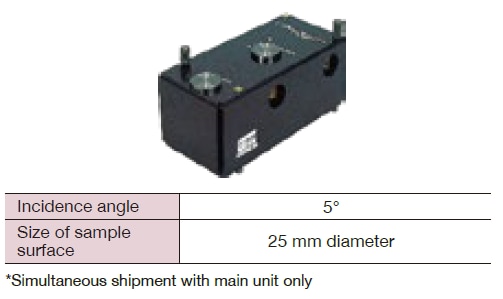

5° 정반사 부속장치(상대)
시료의 거울반사를 사용하여 표준 반사판(알루미늄 증착 평면 거울)과의 상대반사율을 측정합니다. 막 두께 측정, 분광 반사 측정 등에 사용합니다.

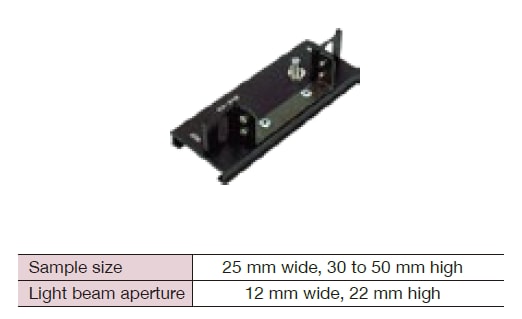

글래스 필터 홀더
글래스 필터와 같은 판상 고체 시료의 투과율 흡광도 측정에 사용합니다.

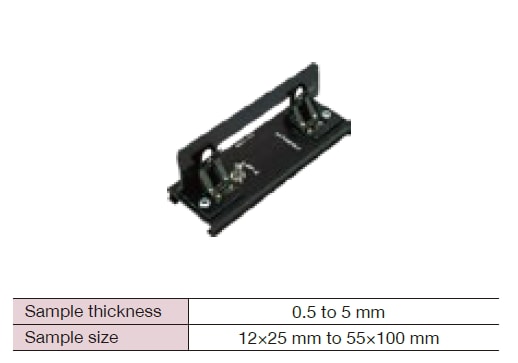

필름 홀더
필름 상의 시료의 측정에 사용합니다.

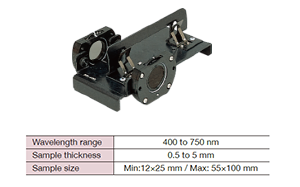

편광자홀더
시료 광속을 직선 편광으로 만들어 편광성을 측정합니다. 검광자와의 조합도 가능합니다.

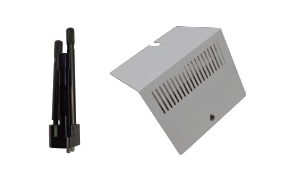

펜형 저압 수은 램프용 폴더 세트
서은 램프를 이용한 파장 교정이나 파장 정확도의 확인을 실시할 때 사용합니다.

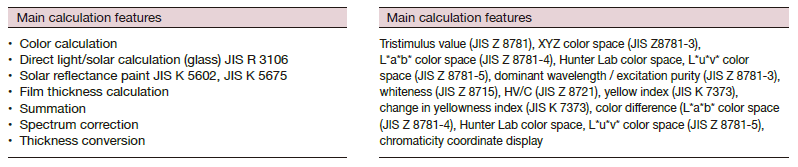

옵션 소프트웨어
옵션 패키지
각종 JIS 규격의 시험이나 다양한 광학 특성을 계산하기 위한 UV Solutions Plus의 옵션 소프트웨어입니다.
사양
| Item | Description |
|---|---|
| Optics | Czerny-Turner monochromator Single monochromator, Double beam |
| Wavelength range | 190～3300 nm |
| New features of standard software |
데이터처리결과표형식표시:
복수 시료 간의 지정 파장 데이터나 면적 계산 데이터, 반값 폭 계산 데이터 등을 표 형식 표시하는 것이 가능하기 때문에 시료 간의 데이터 비교를 용이하게 할 수 있습니다. |
|
사용자 정의 가능한 보고서 레이아웃:
분석 조건이나 데이터 처리 결과, 스펙트럼등의 인자 항목을 자유롭게 레이아웃 하는 것이 가능하고, 오리지날인 리포트 인쇄의 레이아웃을 작성하는 것이 가능합니다. |
|
|
성능확인기능 표준부속:
파장 정확도, 노이즈 레벨, 베이스 라인 평탄도 등의 성능 확인 기능이 표준에 포함되어 있습니다. 옵션 소프트웨어를 도입하지 않고 UH5700 형태의 성능 일상 관리가 가능합니다. |
측정 예

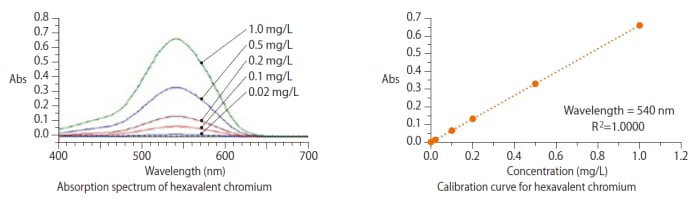

6가 크롬 측정(디페닐 카르바지드 흡광광도법)
RoHS지침에서 규제 대상이 되고 있는 6가 크롬에 대해 디페닐 카르바지드 흡광광도법으로 분석한 예를 소개합니다. 6가 크롬을 Kyoritsu Chemical-Check Lab., Corp.에서 만든 ‘수질 측정용 시약 세트 6가 크롬’을 사용하여 측정했습니다. 흡수 스펙트럼의 측정 결과파장 549nm의 흡수 피크가 있는 것을 확인할 수 있었습니다. 흡수 피크인 540nm의 검량선은 R2＝1.0000의 양호한 직선성을 얻을 수 있었습니다.

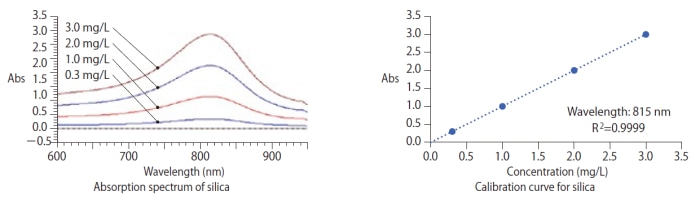

실리카 측정 (몰리브덴황 흡광광도법)
실리카는 JIS K0101 공장 용수 시험 방법으로 몰리브덴 황 흡광광도법에 의한 측정 방법이 규정되어 있습니다. 실리카를 Kyoritsu Chemical-Check Lab., Corp.의 '수질 측정용 시약 세트 실리카'를 이용하여 측정하였습니다. 흡수 스펙트럼 측정 결과에서 파장 815 nm에 흡수 피크를 가지고 있음을 확인할 수 있었습니다. 흡수 피크인 815nm의 검량선은 R2=0.999999로 양호한 직선성을 얻을 수 있었습니다.
적외선 흡수 색소 측정
근적외광 흡수색소 분말을 톨루엔에 용해하여 흡수 스펙트럼을 측정하였습니다.
파장 800~1000nm 부근에 최대의 흡수 피크를 가지는 스펙트럼을 얻을 수 있었습니다. 검출기의 전환 파장 850 nm에서 단차가 적은 스펙트럼입니다.

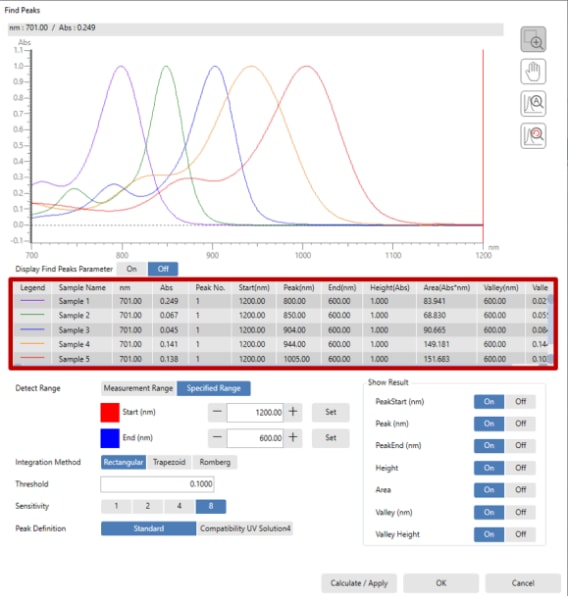

전용 소프트 UV Solutions Plus에서 파장 범위나 검출 방법을 설정할 수 있으며, 복수 샘플을 동시에 검출할 수 있으며, 검출 결과는 표의 형식으로 표시하는 것이 가능합니다.

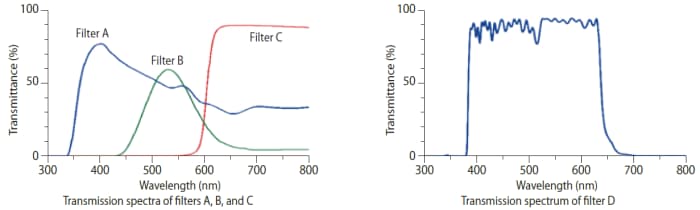

필터 측정
필터는 목적 파장 영역의 빛을 투과시키는 역할을 합니다. 필터 A, B, C는 각각 빨강, 초록, 파랑, 필터 D는 가시영역에 투과 특성을 갖는 필터임을 할 수 있습니다.

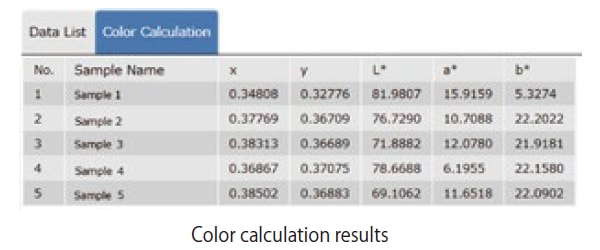

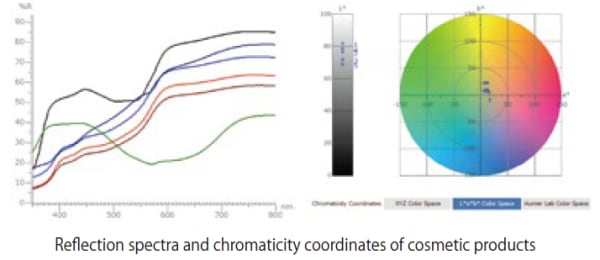

색채 측정(옵션 패키지)
표준적 방법(파장 범위 360~830 nm, 1 nm 간격)이나 실용적 방법(파장 범위 380~780 nm, 5 nm 간격)의 스펙트럼을 이용해, 광원이나 시야 등의 파라미터를 설정해, 색채 계산을 실시합니다.
색채 계산 결과는 색도 좌표에 대한 플로팅 할 수 있습니다.
유리창 · 도료의 측정
태양광의 근적외선은 열원이 되기 때문에 유리창을 통해 실내 온도가 상승하는 요인이 됩니다. 따라서 최근에는 근적외선을 차단하는 기능성 유리가 채택되고 있습니다. 또한 건물에서는 외벽에 근적외선을 반사시키는 기능성 도료가 사용되고 있습니다. 이러한 기능성 유리 및 기능성 도료의 광학 특성을 측정했습니다.

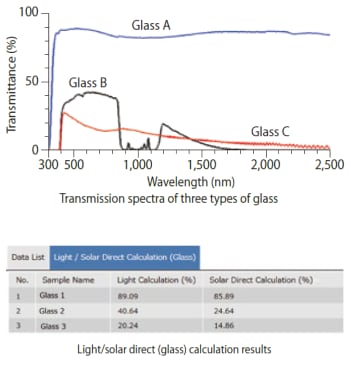

・유리창 측정 및 태양광 계산(옵션 패키지)
일본 산업 규격(JIS R3106-2019)에 규정되어 있는 판유리의 투과율(반사율)에 관한 시험 방법(가시광 투과율, 태양광 투과율, 태양광 반사율)에 준거한 계산이 가능합니다.

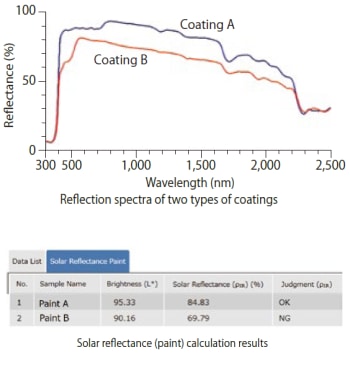

・도료의 측정 및 태양광 계산(옵션 패키지)
일본 산업 규격(JIS K5602-2008)에 규정되어 있는 도막의 태양광 반사율의 구하는 방법 및 일본 산업 규격(JIS K5675-2011)에 규정되어 있는 지붕용 고태양광 반사율 도료에 관한 시험 방법(태양광 반사율)에 준거한 계산이 가능합니다.
