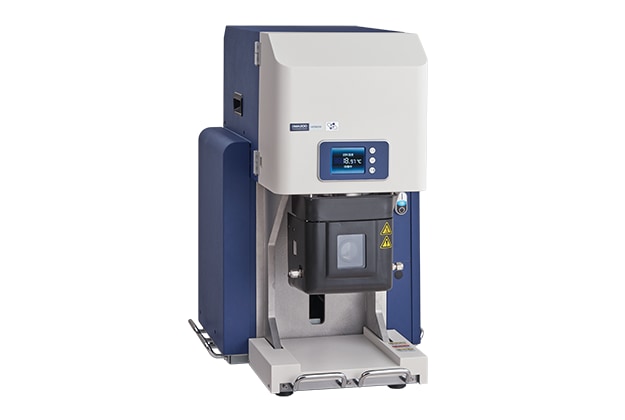

동적 점탄성 측정장치(DMA) NEXTA® DMA
NEXTA® DMA는 최신형 동적 점탄성 측정장치(Dynamic Mechanical Analyzer) 시리즈로, 자기 회로의 혁신과 고주파 고분해능 LVDT 센서의 탑재를 통해 저하중부터 고하중까지의 정밀 측정을 실현하였습니다. 또한, 안전성을 고려하여 전기 냉각식 가스 칠러를 채택함으로써 액화질소 없이도 저온 영역에서의 측정이 가능합니다.
본 장비는 자동차, 항공기, 전자 산업을 중심으로 고분자 재료 및 복합재료의 연구개발뿐만 아니라, 다양한 산업 분야의 품질 관리 부서에서도 최첨단 기술을 손쉽게 활용할 수 있도록 설계되었습니다.
주요 특징
광범위한 하중 출력과 고분해능의 양립

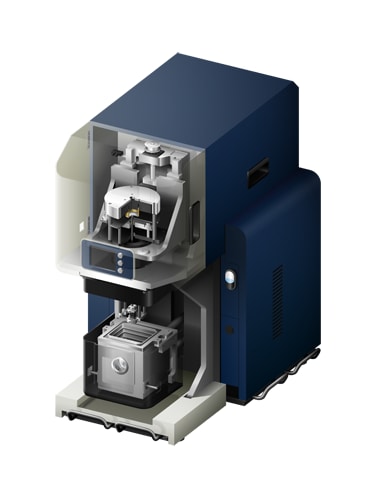

하중 출력부의 자기 회로를 새롭게 설계하여 기존 대비 2배인 최대 20N의 하중 출력을 실현하였습니다. 이를 통해 고탄성률 재료의 측정이 가능해졌으며, 두꺼운 시편도 가공 없이 실제 형상에 가까운 상태로 측정할 수 있어, 측정 전 준비 시간의 단축에도 기여합니다.
다양한 측정 요구에 대응하는 냉각 유닛 선택 가능

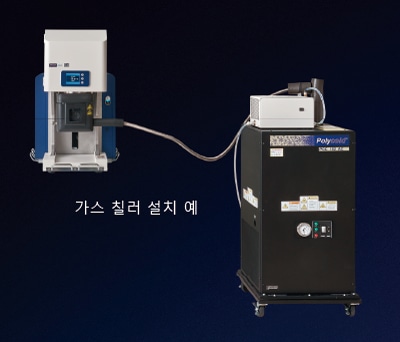

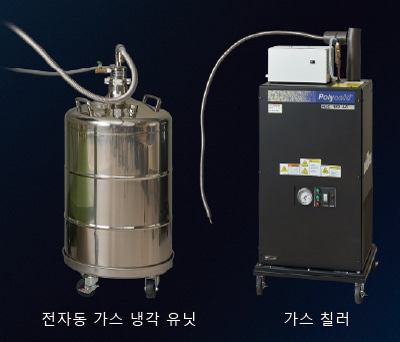

냉각 유닛은 고객의 측정 환경과 조건에 따라 ‘가스 칠러 냉각’, ‘자동 공랭’, ‘전자동 가스 냉각’의 3가지 방식 중에서 선택할 수 있으며, –150℃에서 600℃까지의 광범위한 측정이 가능합니다.특히 당사 제품 최초로 액화질소가 필요 없는 가스 칠러 냉각 방식을 도입하여, 장비 사용 시의 안전성 향상과 유지 비용 절감에 기여합니다.
| DMA200 | |
|---|---|
| 냉각 유닛 | 측정 온도 범위 |
| 가스 칠러 | -100℃～600℃ |
| 전자동 가스 냉각 유닛 | -150℃～600℃ |
| 자동 공냉 유닛 | 실온～600℃ |

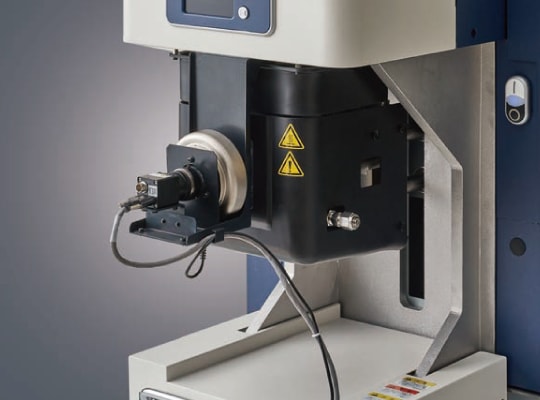

고해상도 시편 관찰 기능 "Real View®"

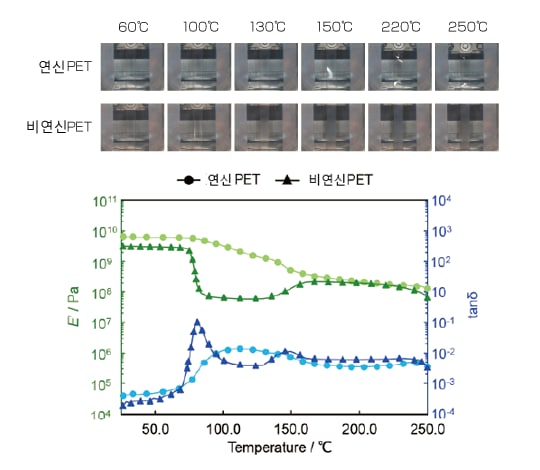

Hitachi High-Tech Analysis 고유의 시편 관찰 기능인 Real View®를 탑재하여, 탄성률 관련 데이터뿐만 아니라 200만 화소 카메라로 촬영한 시편의 치수 및 색상 변화도 실시간으로 확인할 수 있습니다. 이를 통해 고객의 다양한 분석 요구에 부합하는 정성 및 정량 데이터를 확보할 수 있습니다.
사양
| DMA200 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 변형 모드 | 인장 (1점 고정) |
인장 (2점 고정) |
양단 굽힘 | 3점 굽힘 | 전단 | 필름 전단 | 압축 | 스프링 고정식 인장 |
| 측정 모드 | 동적 측정: 정현파 진동 / 합성파 진동 정적 측정: 응력 제어 / 변형률 제어 |
|||||||
| 주파수 범위 | 정현파 진동 시: 0.01Hz ~ 200Hz 합성파 진동 시: 5개 주파수 동시 측정 |
|||||||
| 탄성률 측정 범위 |
105～1012Pa | 105～1012Pa | 105～1012Pa | 106.5～1013.5Pa | 103～109Pa | 104～1010Pa | 105～109Pa | 105～109Pa |
| 온도 범위 | ‐150℃～600℃ | -150～350℃ | ||||||
| 온도 프로그램 속도 |
0.01～20℃/min | |||||||
| 최대 하중 | 정적: ±20N, 동적: ±20N, 정적+동적: ±20N | |||||||
