1. 前言

 随着智能产品的发展,无论是手机摄像头、车载摄像头,还是数码相机、监控摄像头,成像质量是人们选购时考虑的关键因素。镜头的透过率直接决定了成像质量的高低,因此,评价镜头的透过率至关重要。

 但是不同用途的镜头尺寸不同,如智能手机中的小型镜头,单反相机中的长焦距镜头组。要想快速准确测定这些镜头,需要为它们配备合适的支架。
 基于以上需求,日立开发了多种镜头测试附件,可以单独测量镜头元件如滤光片、透镜,也可以直接测量镜头组成品。而且紫外可见近红外分光光度计UH4150具有大型样品仓,可以轻松安装这些附件;平行光束特征,可以获得高重现性和低噪声的数据。

2. 应用数据

2.1 测量附件

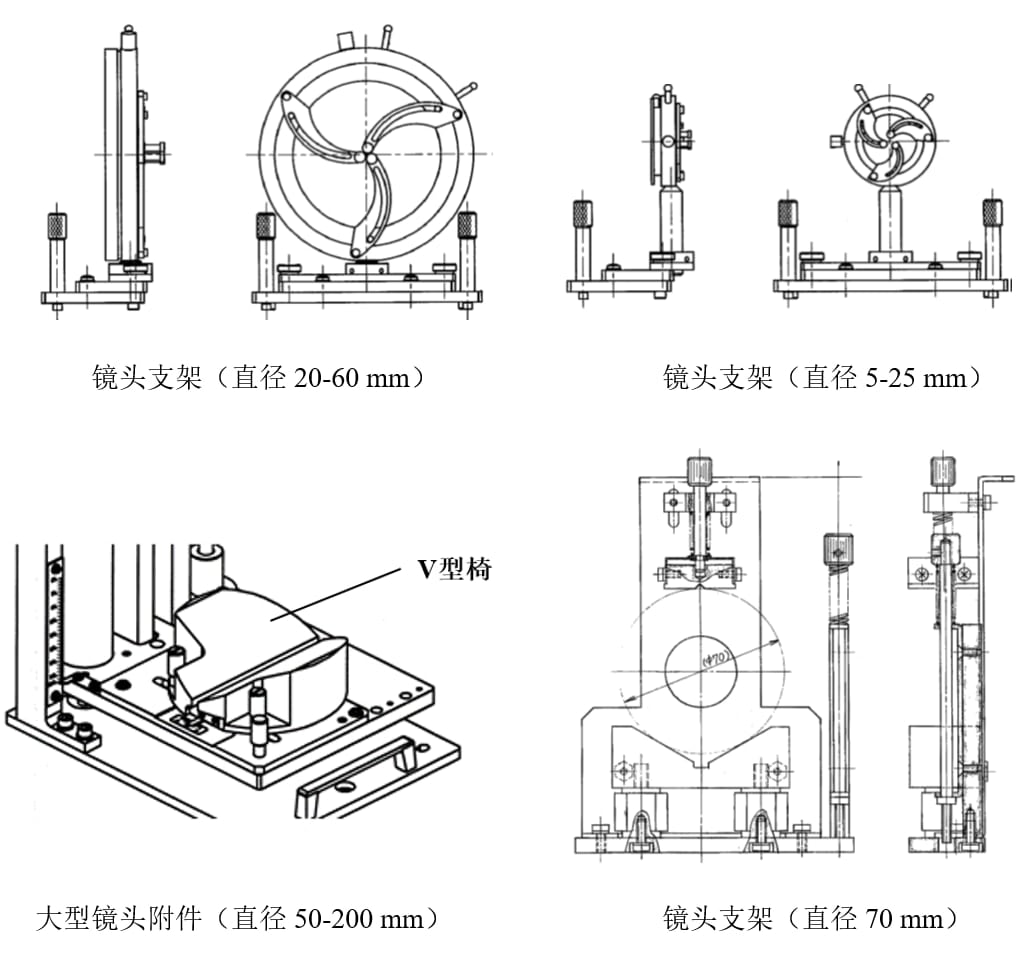

 UH4150可以安装大型镜头测量附件,除此之外,还具有多种镜头附件,部分附件图片如下所示。


图1 部分镜头测量支架

 除了上述镜头支架外,UH4150可以通过选配微小样品测量附件,测定尺寸微小的镜头透过率,附件图片如下所示。


图2 微小样品测量附件

2.2 相机镜头组的透过率测定

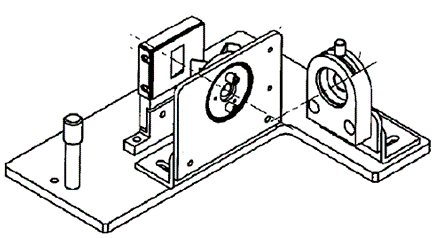

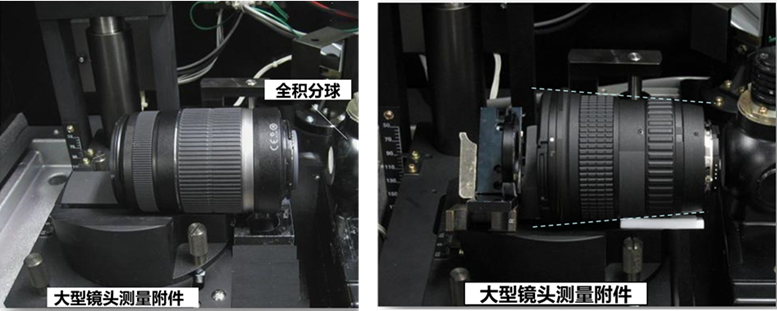

图3 相机镜头组安装示意图

 将镜头组直接安装到UH4150样品仓中,若镜头外壳在光入口和光出口处的尺寸不同(如图3右侧),则可以在大型镜头测量附件”V型椅“两侧放置调整板,使样品中心轴和仪器光轴一致。样品安装完成后,测量镜头组的透过率,结果如图5所示。

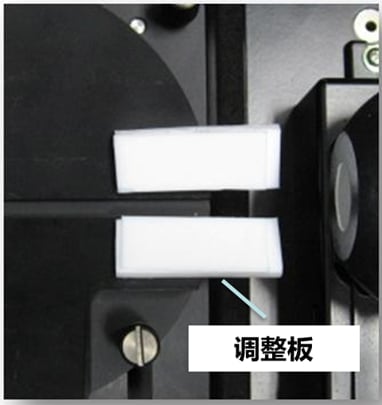

图4 安装的调整板

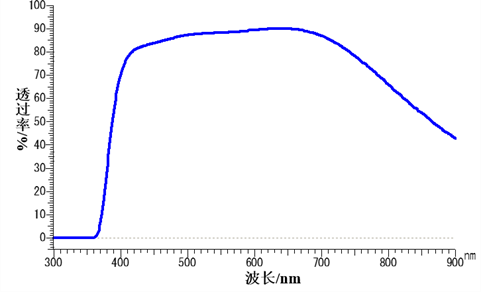

图5 镜头组的透过光谱

 通过UH4150配备相关附件,获得了低噪音的光谱。相机镜头组在可见光区的透过率接近90%。

2.3 手机镜头的透过率测量

 智能手机摄像头中元件尺寸较小,需要使用掩膜缩小仪器入射光束的光斑,确保准确照射待测样品。UH4150可以选配微小样品测量附件,附件包括参比侧光阑,会聚镜、样品支架,样品支架可根据样品的尺寸灵活定制。

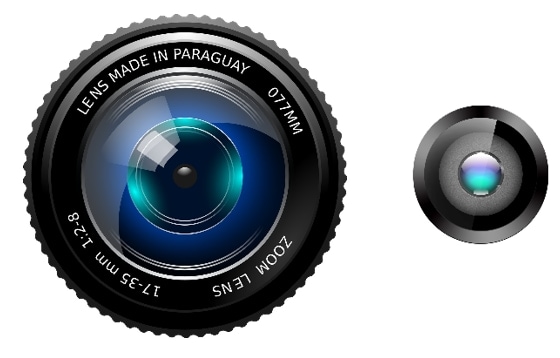

图6 手机镜头

 测量了两种手机镜头A和B的透过率,样品A的光阑直径为Φ1.5 mm,样品B光阑直径为Φ1.1 mm。基于样品特征,使用光束直径为0.7 mm的样品支架安装样品。测量结果如图所示。

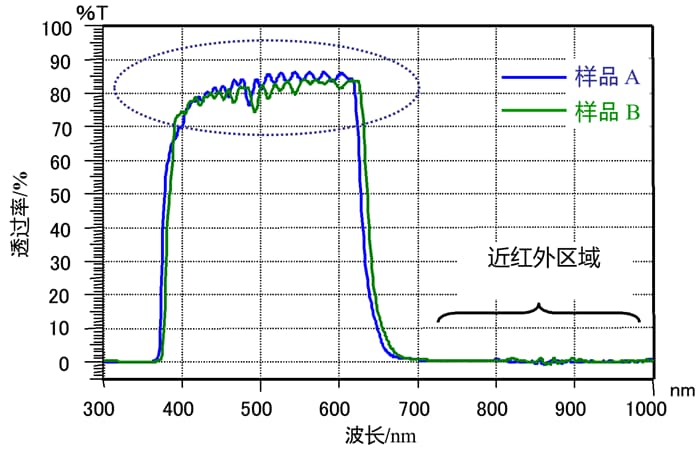

图7 手机镜头A和B的透过光谱

 从图中可以看出,样品A和样品B在可见区的透过率在80%以上,在近红外区的透过率为0%。

2.4 结论

  1. 日立UH4150配备合适的镜头测量附件,可以测定大型镜头组。
  2. UH4150的平行光束特征可以保证长焦距镜头测量结果的精度和重现性。
  3. UH4150选配微小样品测量附件可以测定小尺寸手机镜头,即使光束直径为0.7mm,仍然可以得到信噪比高的透射光谱。

3. 总结

 日立UH4150具有大型样品仓,适合多种附件的安装。优异的平行光束性能,使得数据重现性高,可以为镜头制造商提供方便准确的解决方案。
