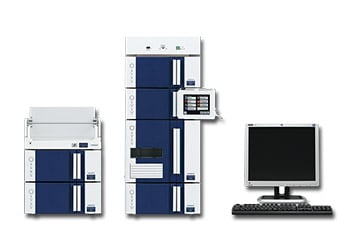

高效液相色谱仪 Chromaster

HPLC立足今天，面向未来

[性能优异]

以下的两个性能保证了数据的可靠性：泵和自动进样器的高度重现性及柱温箱和检测器的优异稳定性。

[操作简单]

操作更简单，使用更方便。当然，在HPLC中便于维护也同样重要。

[经久耐用]

Chromaster采用日立严格的质量控制标准由坚固原材料制作而成，维系了日立在仪器经久耐用和稳定性方面的良好声誉。

联系我们

特点模块阵容应用数据

特点

*1 : 选配

*1 : 选配

*2 : 有带恒温装置和不带恒温装置的2款自动进样器供选择

*3 :有带自动排液阀和不带自动排液阀的2款泵供选择

模块阵容

5110泵 5210 自动进样器 5310 柱温箱 5410/5420 紫外/紫外-可见光检测器 5430 二极管阵列检测器 5440 荧光检测器 5450 示差折光检测器 5610质谱检测器 GUI控制器 UI垫组织器系统

cn-15-5110 泵

新型低压梯度系统- 高频模式HFM（High Frequent Mode）

相比传统方式，HFM电磁阀切换频率加倍，提高了溶剂混合效率。HFM与日立独有的“高速反馈实时控制”系统相配合，大大抑制液体脉冲，提高了梯度^＊1精度和保留时间的重复性。即使没有混合器，系统延迟体积为800µL^＊2的条件下也能实现。

*1 ：低压梯度

*2 ：配置：泵，自动进样器，柱温箱，检测器（紫外，二极管阵列检测器）

烷基苯酚类化合物（9种成分）梯度重现性数据（保留时间）（n=6）（HFM）（无需混合）

测量条件
样品	烷基苯酚类9种成分

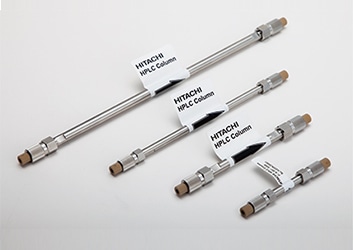

色谱柱	HITACHI LaChrom C18 4.6mm I.D.×150mm L.（5µm）
柱温	40 ℃
流动相	A 水＋0.1％三氟乙酸 B 乙腈＋0.1％三氟乙酸
梯度模式	高频模式
梯度	A：B（min）＝65：35（0）→ 5：95（15）→5：95（20）→ 65：35（20.1）→65：35（30）
进样量	10 µL（100 ppm）
流量	1 mL/min
检测	247 nm

峰号	成分	保留时间
峰号	成分	平均	％RSD
1	乙酰苯胺	3.220	0.03
2	苯乙酮	5.397	0.04
3	苯丙酮	7.328	0.03
4	苯丁酮	9.006	0.02
5	二苯甲酮	9.593	0.02
6	苯戊酮	10.642	0.02
7	苯己酮	12.214	0.02
8	苯庚酮	13.679	0.02
9	辛基酰苯	15.026	0.02

泵选配件

5210 自动进样器

优异的进样量重现性

由于采用了新型高精度注射器驱动单元，提高了注射器的位置的重现性，进而也提高了注射器计量的重现性，实现了进样量重现性≤0.2%RSD（10µL进样量，指定条件下，采用切割方式）。

测量条件
样品	60ppm 对羟基苯甲酸甲酯（流动相 60%甲醇）
色谱柱	φ0.25×20 m, 不锈钢管
流量	1 mL/min
检测	265 nm

极少的残留量

5210自动进样器改良了基本结构，使系统死体积降至最低，同时，通过专用泵主动清洗进样针外壁，提供连续清洗的效果，实现极低样品残留（≤0.003%，指定条件下）。

提高样品处理吞吐量

* 实际上，IFC内置于自动进样器中。该图仅为示意图。

色谱工作站（Chromatography Data Station：CDS）和Chromaster系统间的通信由集成接口控制板（IFC）来完成，缩短了响应时间。
从CDS发出“单一运行”指示,到自动进样器响应的时间约为10秒。此外，通过进样针XYZ轴移动装置的高速/高精度控制，确保最小进样周期时间在30秒以内（单机，指定条件下）。

5310 柱温箱

便于容纳带有保护柱的300 mm分析柱

内部尺寸宽375 mm，高114 mm，开启呈L字形门，方便连接，放置保护柱和色谱柱。
柱温箱最多可容纳3根300 mm色谱柱。色谱柱安装空间宽敞，虽然带有空气循环系统，也可以方便地安装，拆卸。

标配预热功能和更宽温控范围

标准配置的预热模块是基于珀耳帖加热/制冷的控制功能，大大提高了峰形对称性和尖锐度。（有适用流量的预热管道供选择。）
另外，柱温箱温控范围为（室温-15°C）至（室温+60°C），可满足各种应用需求。（温度设定范围:1～85°C）

色谱柱管理系统（选配）

通过Chromaster色谱柱管理系统，无论是哪家色谱柱厂家生产的色谱柱，均可对分析柱和保护柱进行日志信息管理。
日志信息可通过安装在柱温箱上的连接器或计算机的USB接口进行读写。
ID标签可以反复使用^*1。

*1 读写的寿命大致为10万次

样品预处理和方法评估用选配阀

在自动样品闭处理（如除蛋白），方法评估等应用中，可选用二位六通阀或3柱选择阀。

应用：通过色谱柱切换方式实现前处理的自动化

5410/5420 紫外/紫外-可见光检测器

低噪音、低漂移、高灵敏度检测

噪音值0.5×10^-5AU（规定条件下），提高了检测灵敏度。
漂移值1.0×10^-4AU/hr（规定条件下），确保基线更稳定。

双波长同时检测功能

双波长检测功能^*1可在更短数据采集间隔条件下实现，每个波长数据采集间隔可设定为（800 ms，甚至400 ms^*2）可以得到更好的，尖锐峰形的色谱图。

*1：只能通过CDS控制来实现

*2： 400 ms只能在双波长间隔为160 nm以下的条件下使用

应用：应用双波长检测来分析阿司匹林制剂中的分解产物

5430 二极管阵列检测器

高定性分析能力

宽波长范围（190 - 900 nm）和高光谱分辨率（配1,024 bit二极管）的Chromaster二极管阵列检测器致力于打造世界最高水平的高分辨率分析。

更低噪音，更低漂移

5430二极管阵列检测器噪音值和紫外检测器相当，≤0.5×10^-5AU^*，支持高灵敏度检测。
采用风量可调的风扇，同时在分光器上设有特制盖板，大大减少了由光学系统周围温度变化所产生的影响，从而更进一步地减少了漂移，指标为≤0.4×10^-3AU/hr^*，同时，灯的预热稳定时间缩短30%（与本公司旧产品型号比较）。

5430 二极管阵列检测器
5410/5420 紫外/紫外-可见光检测器

恒温流通池（选配）

恒温流通池可减小室温变化产生的影响，因此，检测器基线更稳定，数据更可靠。

5440 荧光检测器

水的拉曼光谱S/N ≥ 900的极高灵敏度

该检测器配备了光能量损失最小的光学系统，其显著特点是：三维光轴配置光学设计，日立独有的聚光镜，小体积的流通池和最优化的透射光监测技术。这是一款水的拉曼光谱S/N ≥ 900（基线方式）的高灵敏度荧光检测器。

可变狭缝的荧光检测器

发射光单色器狭缝可在15 nm和30 nm之间切换。30 nm狭缝可用于高灵敏度分析。

恒温流通池（选配）

配备了减小室温变化所产生影响的恒温流通池。当需要在固定和稳定的灵敏度下测定的时候，可使用该流通池。

5450 示差折光（RI）检测器

预热时间短

打开电源后，示差折光检测器可在1小时左右开始测定。

流通池温度可调

流通池的温度可设定为30 - 50°C之间的任意温度（1°C步进）（室温为20°C）。

5610质谱检测器

希望提高分析可靠性！

为了提高分析精度，或对具有高通用性的HPLC检测器分析进行补充，针对质谱分析仪的需求不断提高。
但是，质谱分析仪与通常的HPLC检测器不同，在导入时需要特别的安装环境，或由于对操作性及维护等感到担心，从而需要对专职负责人实施培训等，因此，虽然认识到质谱分析的有用性，但现阶段的采购障碍仍比较多。
“Chromaster 5610”针对HPLC用户在采购质谱分析仪时遇到的（1）特殊环境要求（2）操作性（3）维护性等障碍，通过不断探究为HPLC用户推出了全新的质谱检测器。

日立不懈追求的概念

具有台式机尺寸的紧凑设计！可安装于HPLC实验室

利用节省空间、紧凑的设计，实现了与HPLC系统相同的配置面积。
成功将N₂气体使用量控制在最小限度（最大流量3.0 L/min）。N₂气瓶也可使用。
可与当前使用的HPLC进行连接（详情请向销售工程师进行咨询）。

与HPLC检测器具有同等操作性

仪器·方法的设定
为了使初次使用者都能进行质谱分析，因此排除了复杂的设定操作，实现了更为简单的操作性。
另外，针对HPLC用户感觉麻烦的调谐，通过搭载自动调谐功能，从而可轻松获得最佳仪器状态。
测量结果
通过等高线显示等可对整体的色谱洗脱模式进行确认。
利用与HPLC的PDA检测器的解析画面非常相似且简单易懂的操作画面，实现了与一般HPLC检测器相同的操作性。
