OE750による純チタン中の酸素分析
チタンは、アルミニウムの約3倍、鉄の約2倍の強度であり、耐食性にも優れている等、様々な特徴を有しています。そのため、一般産業から航空機分野に至るまで、幅広い分野で活用されています。
工業用の純チタンは、酸素の添加量を調整することで機械的性質を制御しています。酸素を添加することで強度の向上が得られる一方、一定量以上の添加は性質劣化となることが知られています。また、酸素だけでなく、窒素や炭素も同様の傾向があるため、これらの元素は日本産業規格(JIS)やASTMでも上限値が定められています。
本資料では、OE750による純チタン中の酸素分析をご紹介します。
純チタンの酸素分析
分析方法
| 光学系 | パッシェン・ルンゲ |
|---|---|
| 焦点距離 | 400 mm |
| 回折格子溝数 | 2400 本/mm |
| 検出器 | マルチCMOS |
| 観察波長範囲 | 119～766 nm |
| 光学系雰囲気 | 中圧真空 |
| 認証標準物質 （CRM） |
Ti CP4（Grade1）/UNS R50250 （Analytical Reference Materials International） |
|---|---|
| 前処理方法 （研磨） |
卓上試料研磨機 IM-P2（IMT） 回転速度：50～400 rpm 研磨紙：アルミナ（#80） |
| 分析条件 | TI_400（Ti合金ガス元素分析用プログラム） |
分析例
- Ti合金の認証標準物質を5箇所測定し、平均値（Avg.）を算出しました（表3）。
- 全ての元素において、認証値と同等の結果が得られました。
- RSDは良好であり、精度良く測定できていることが分かります。*
- 純チタン中の酸素だけでなく、窒素や炭素、鉄をはじめとした不純物元素や添加元素も迅速に分析することができます。
* 検出下限値近傍および検出下限値以下の元素は除く。

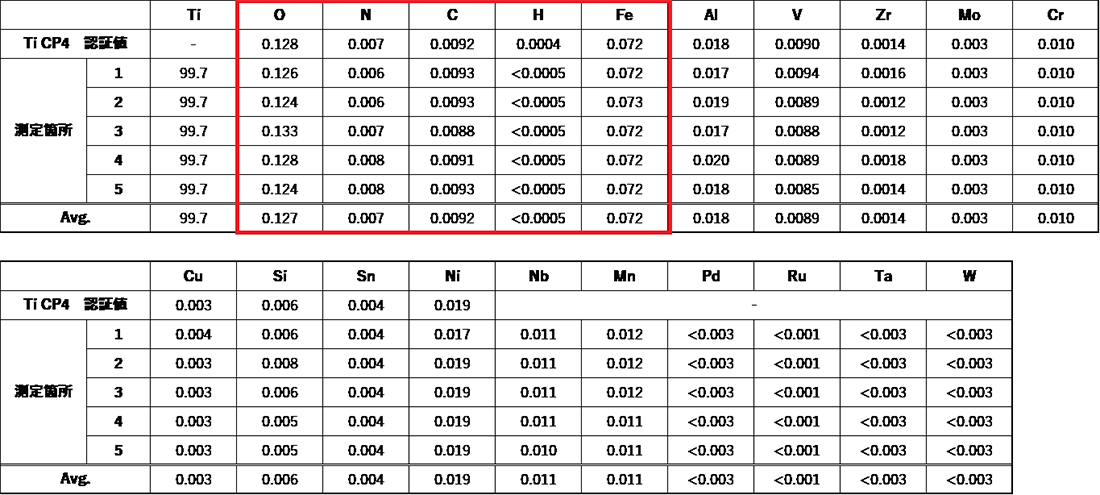

表3 認証標準物質（Ti CP4）の認証値および測定結果
（単位：wt%）
