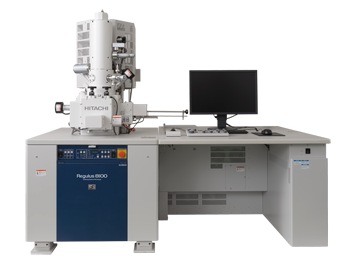

超高分辨场发射扫描电子显微镜Regulus系列
现有机型SU8240,SU8230,SU8220及SU8010重新整合,衍生而成Regulus8240、Regulus8230、Regulus8220。
"Regulus系列"继承了现有机型的观察和分析性能,配备SU8200系列的低噪音冷场发射电子枪*1,可以获得高稳定的束流。
通过优化电子光学系统,Regulus8240/8230/8220在1 kV条件下分辨率提高到0.7 nm。
此外,为充分发挥超高分辨的能力,放大倍率也从过去的100万倍提升到200万倍*1。
Regulus8240/8230/8220还完善了用户支持功能,通过此功能用户更容易理解各种复杂信号的检测原理,帮助用户充分发挥仪器的最佳性能。
*1 仅限Regulus8240/8230/8220
特点
- 沿用"SU8200系列"的冷场发射电子枪*2
-
采用电子束在Flashing后出现的高亮度稳定区域作为稳定观察的区间,使得低加速电压条件下兼备高分辨观察和分析的最佳性能
(Regulus8240/8230/8220: 0.7 nm/1 kV) - 采用污染小、高真空样品仓
- 运用能量过滤器(选配),可观察到多种成分对比度*2
极低着陆电压下高分辨观察
超高分辨观察
低加速电压下高分辨EDX分析
*2 仅限Regulus8240/8230/8220
规格
项目 | Regulus 8220 | Regulus 8230 | Regulus 8240 | ||
---|---|---|---|---|---|
二次电子分辨率 | 0.6 nm(加速电压 15 kV) 0.7 nm(着陆电压 1 kV)*3 |
||||
着陆电压 | 0.01~20 kV | ||||
放大倍率 | 20~2,000,000倍*4 | ||||
样品台 | 样品台控制 | 5轴马达驱动 | |||
移动范围 | X | 0~50 mm | 0~110 mm | 0~110 mm | |
Y | 0~50 mm | 0~110 mm | 0~80 mm | ||
R | 360° | ||||
T | -5~70° | ||||
Z | 1.5~30 mm | 1.5~40 mm | |||
再现性 | - | - | ±0.5 µm以下含±0.5 µm |
*3 减速模式下观察
*4 以127 mm × 95 mm底片为基准的倍率
