FOUNDRY-MASTER SmartによるAl-Mg-Mn合金の元素分析
ダイカストは溶融した材料を金型に流し込み、複雑な形状の部品を高精度に大量生産できる鋳造法で、本法を用いた製品の生産量は年々増加しています。用途も自動車や自動二輪車、精密機械、建設部材など多岐にわたって使用されています。また、電気自動車の需要も増加し、車体の軽量化からダイカスト製品が利用されています。
ダイカスト製品の生産量のうち約95%がアルミニウム合金であり、中でもAl-Mg-Mn合金は耐食性に優れ、延伸や衝撃に強いなどの特長を持ちます。そのため、船舶、自動車、二輪車の部品などで利用されています。
本資料では、FOUNDRY MASTER Smart（FMS）によるAl-Mg-Mn合金の元素分析例をご紹介します。なおFMSはアルミダイカストの日本産業規格（JIS）だけでなく、様々な国際規格の対象元素を迅速に測定できます。
Al-Mg-Mn合金の元素分析

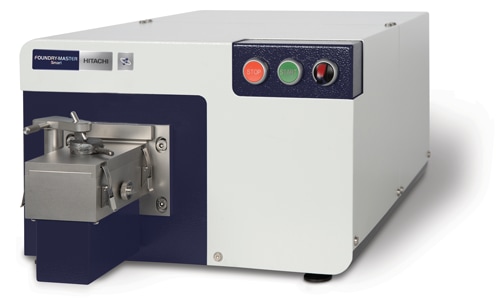

使用装置
| 光学系 | パッシェンルンゲ |
|---|---|
| 焦点距離 | 300 mm |
| 回折格子溝数 | 1774 本/mm |
| 検出器 | マルチCCD |
| 観察波長範囲 | 174～420 nm （最大波長 671 nm Cu,Na,Li用） |
| 測定雰囲気 | アルゴンガス |
| 認証標準物質 （CRM） |
B320 AA （Rio Tito Alcan Inc.） |
|---|---|
| 前処理方法 （切削） |
精密卓上旋盤 Compact 9 （東洋アソシエイツ） 回転速度：100～2500 rpm |
| 分析条件 | Al合金分析用プログラム |
分析例
- Al-Mg-Mn 合金の認証標準物質を10箇所測定し、平均値（Avg.）と相対標準偏差（RSD）を算出しました（表4）。
- 全ての元素において、認証値と同等の結果が得られました。
- RSDは良好であり、精度良く測定できていることが分かります。※2
- FMSを用いてJIS規格や海外規格（ASTM、EN）の規制値範囲内であるかを迅速に分析することができます。
※2 検出下限値近傍および検出下限値以下の元素は除く。

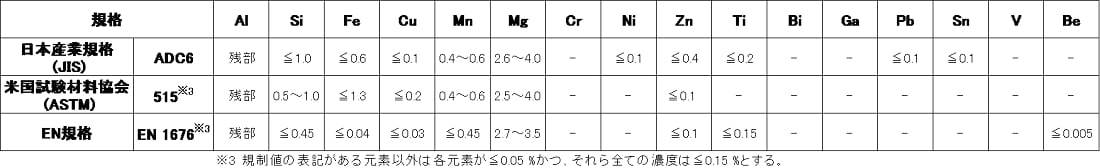

表3 日本産業規格（JIS）、米国試験材料協会（ASTM）およびEN規格の規格値
（単位：wt%）

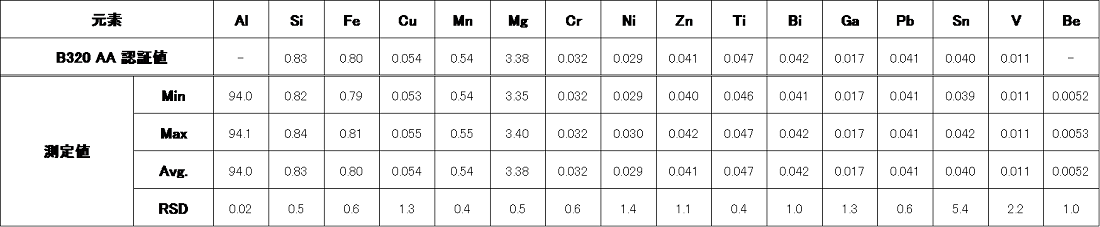

表4 認証標準物質 B320 AAの認証値および測定結果
（単位：wt%）

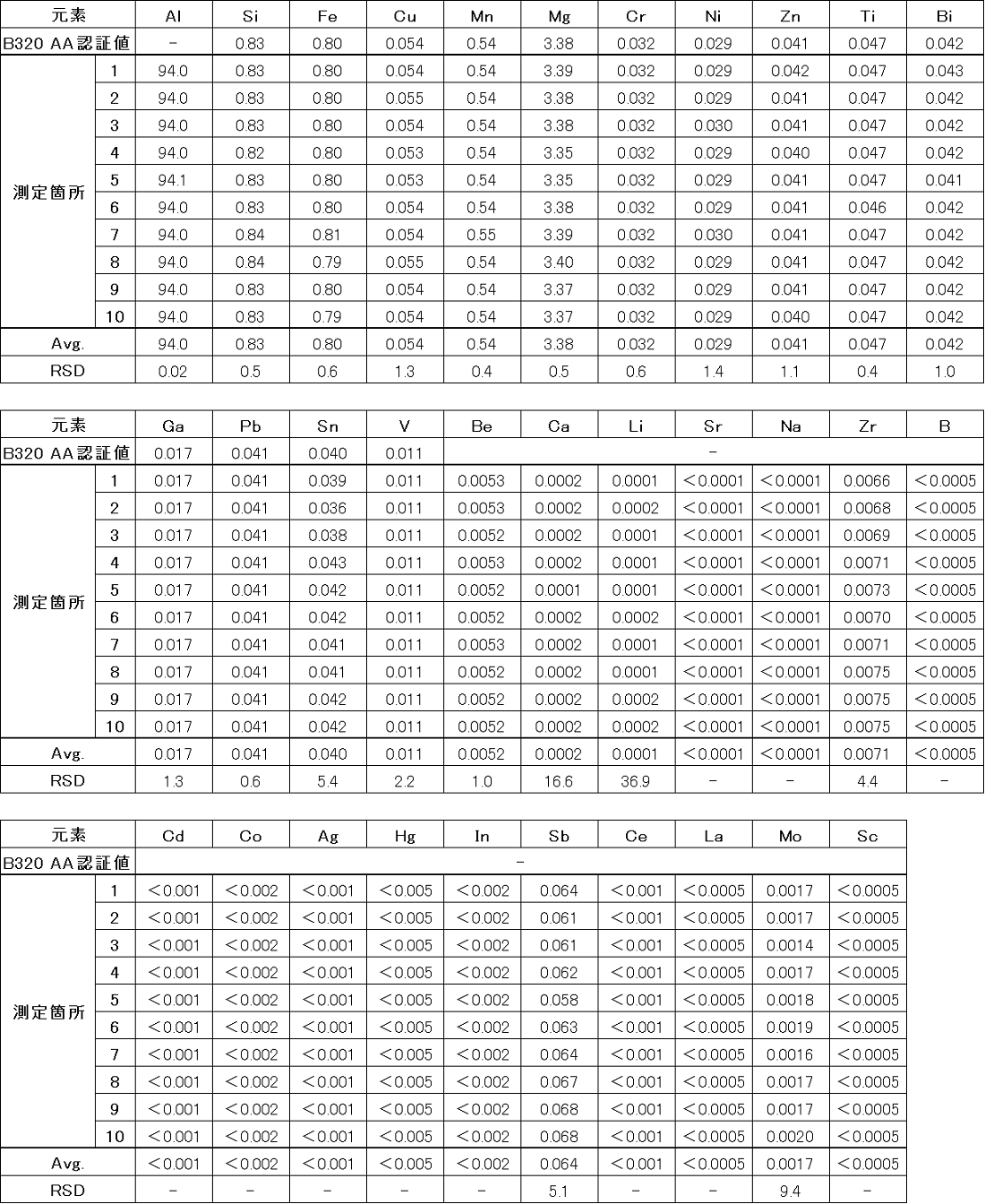

表5 認証標準物質 B320 AAの測定結果
（単位：wt%）
