GMRヘッドのMFM観察

ジャンル | ストレージ, マグネティックス |
---|---|
モード | MFM |
測定領域 | 約9µm |
ステーション | AFM5000 |
装置 | AFM5400L |
解説

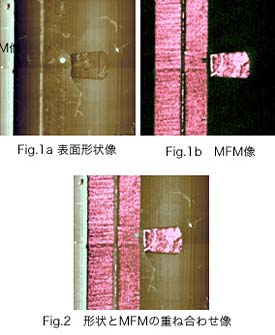

MFMは試料表面の漏れ磁界分布を画像化するSPM(走査型プローブ顕微鏡)のひとつです。磁性コート探針と磁性体試料に作用する磁気力(勾配) を画像化しています。従来からある磁区観察法に比べて、大気中で高分解能な磁区観察を、試料の表面形状観察と同時に行えるのが特徴です。Fig.1のような 磁気ヘッド等の測定では、記録ポールやシールド層などの磁性体部分が明るく、非磁性部分が暗く表示されます。磁性体部分には縞状あるいは幾何学的な模様 (磁区)が観察されています。 Fig.2はAFM5000の機能<形状像と物性像の重ね合わせ> を使った画像です。形状の特徴と磁気特性を1つの画像で見ることができるようになりました。
