GMRヘッドのMFM観察(2)

-
ジャンル ストレージ, マグネティックス
モード MFM
測定領域 10µm
ステーション AFM5000
装置 AFM5400L

解説

-

MFMは試料表面の漏れ磁界分布を画像化するSPM(走査型プローブ顕微鏡)のひとつです。磁性コート探針と磁性体試料に作用する磁気力(勾配)を画像化しています。 従来からある磁区観察法に比べて、大気中で高分解能な磁区観察を、試料の表面形状観察と同時に行えるのが特徴です。磁気ヘッド等の測定では、記録ポールやシールド層 などの磁性体部分が明るく、非磁性部分が暗く表示されます。磁性体部分には幾何学的な模様(磁区)が観察されています。また材質によって、磁気力勾配に差があることもわかります。

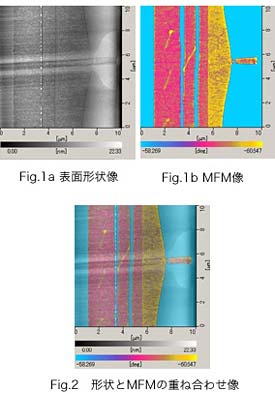

Fig.1a はGMRヘッドの表面形状像です。Fig.1b は同時測定したMFM像です。Fig.2 は AFM5000の機能<形状像と物性像の重ね合わせ>を使った画像です。 形状の特徴と磁気特性を1つの画像で見ることができるようになりました。

磁気ヘッドの評価には、ここでご紹介したMFM以外にも、Conductive AFM(電流同時AFM)が有効です。この手法では、最表面のDLC層を介して、金属磁性層からの微小電流を計測、マッピング可能です。
